Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.105Д

Add a review

Гарантия 2 года

Артикул 00-Б0001904 Код товара 118221

комплекс трассопоисковый ТЕХНО-АС Успех 3.105Д

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех 3.105Д предназначен для определения местоположения и глубины залегания скрытых...

Перейти к описанию

ТЕХНО-АС

Под заказ

306 510 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118221

Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.105Д

306 510 ₽

Трассоискатель ТЕХНО-АС Успех 3.105Д предназначен для определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 метров. Он также используется для трассировки коммуникаций с использованием генератора на расстояние до 3 км, поиска электрических кабелей под напряжением, определения мест пересечения трубопровода и кабеля, а также для обследования участков местности перед проведением земляных работ.

В мире строительства и инженерии одной из ключевых задач является точное определение местоположения и глубины залегания подземных коммуникаций. Для эффективного выполнения этой задачи разработан этот трассоискатель, который не только упрощает процесс поиска подземных линий, но и повышает безопасность проведения земляных работ.

Особенности и функционал

Оборудование представляет собой комплект, который обеспечивает точное определение местоположения и глубины залегания различных подземных коммуникаций, включая силовые и сигнальные кабельные линии, армированные оптоволоконные линии и трубопроводы из электропроводных материалов. Кроме того, он способен находить неисправности кабельных линий, что позволяет оперативно проводить ремонтные работы.

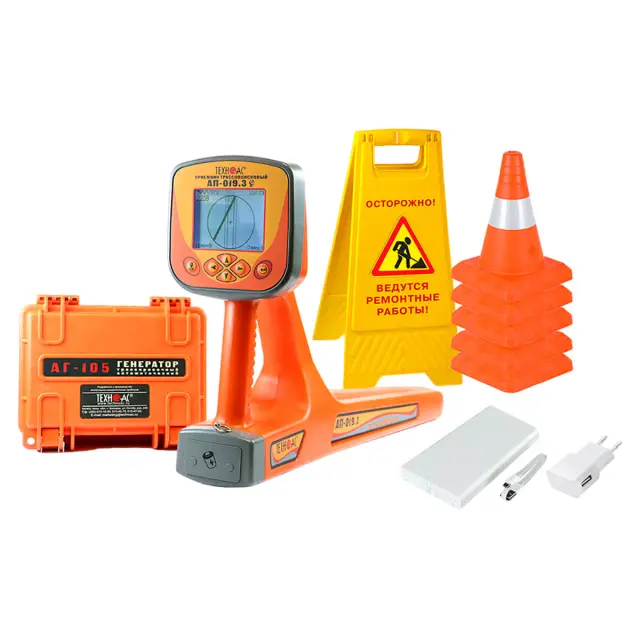

В составе комплекта ТЕХНО-АС Успех 3.105Д включен приемник в виде моноблока с крупным ЖК дисплеем, на котором отображается трасса коммуникации. Автоматический режим расчета глубины залегания линии до 10 метров и измерения тока в линии обеспечивает высокую точность работы. Встроенный GPS\ГЛОНАСС модуль позволяет фиксировать координаты местоположения коммуникации.

Режимы работы

Особенностью модели является режим "Зонд", который позволяет трассировать НЕМЕТАЛЛИЧЕСКИЕ коммуникации с помощью внутритрубного генератора. Это дополнительная опция, которая расширяет функционал устройства. Компактный автономный генератор с индукционной антенной обеспечивает выходную мощность до 20 Вт и дальность работы до 3 км.

Купить трассоискатель ТЕХНО-АС Успех 3.105Д, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.105Д

	ТЕХНО-АС Успех 3.105Д

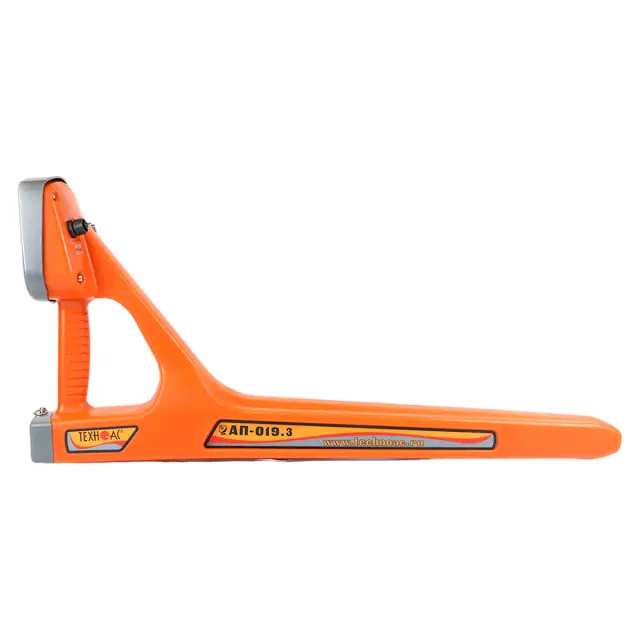

АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг

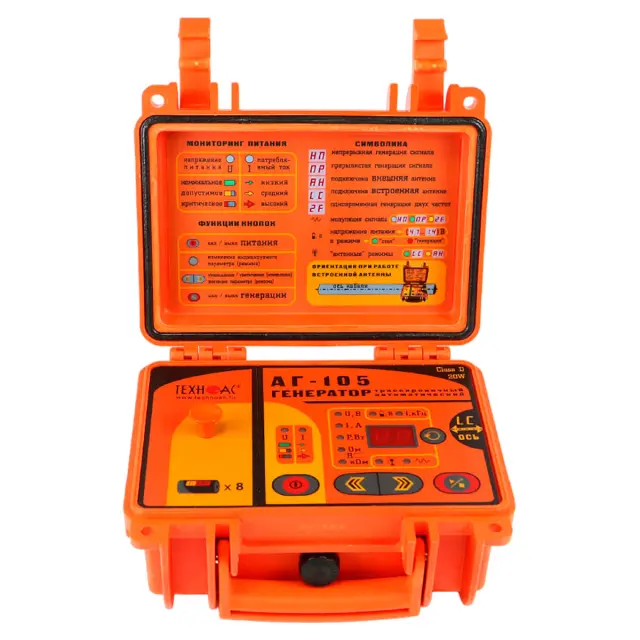

АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
