Трассоискатель ТЕХНО-АС Успех 1.105Д

Add a review

Гарантия 2 года

Артикул 00-Б0001903 Код товара 118261

комплекс трассопоисковый ТЕХНО-АС Успех 1.105Д

Характеристики

Частоты:

50(60), 100(120), 512, 1024, 8192, 32768 Гц

Все характеристики

Трассоискатель ТЕХНО-АС Успех 1.105Д является незаменимым инструментом для специалистов, занимающихся...

Перейти к описанию

ТЕХНО-АС

Под заказ

285 063 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 118261

Трассоискатель ТЕХНО-АС Успех 1.105Д

285 063 ₽

Трассоискатель ТЕХНО-АС Успех 1.105Д является незаменимым инструментом для специалистов, занимающихся проектированием и обслуживанием инженерных коммуникаций.

Подземные коммуникации, такие как силовые и сигнальные кабели, оптоволоконные линии и электропроводные трубопроводы, играют ключевую роль в современной инфраструктуре. Однако, их точное местоположение и глубина залегания могут стать вызовом при проведении земляных работ.

Оборудование обеспечивает точное определение местоположения и глубины залегания подземных коммуникаций на глубине до 10 метров. Это позволяет избежать повреждений и неисправностей кабельных линий, что в свою очередь способствует безопасности и эффективности работ.

Удобство использования

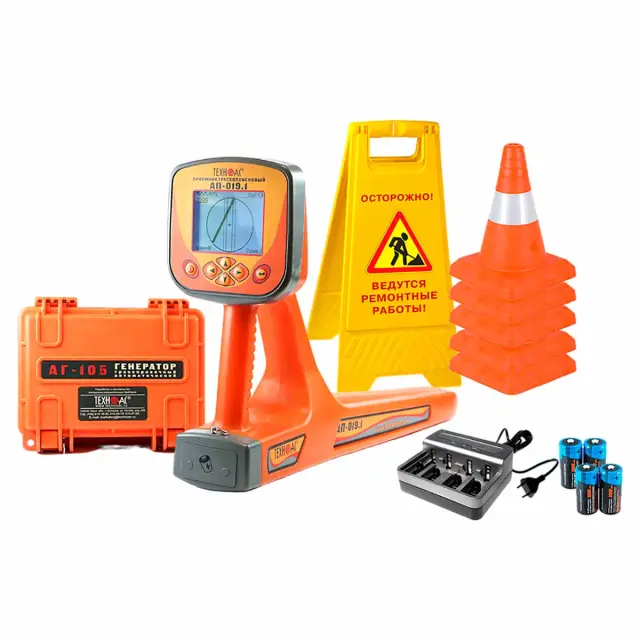

Комплект ТЕХНО-АС Успех 1.105Д включает в себя приемник в виде моноблока с крупным ЖК-дисплеем, который отображает изображение трассы и автоматически рассчитывает глубину залегания коммуникации, а также величину тока в линии. Компактный автономный генератор с дисплеем и встроенной индукционной антенной обеспечивает высокую выходную мощность до 20 Вт и дальность работы до 3 км.

Многофункциональность

Трассоискатель не только определяет местоположение и глубину залегания коммуникаций, но также трассирует их на расстояние до 3 км, ищет электрические кабели под напряжением, определяет места пересечения трубопровода и кабеля, а также обнаруживает места повреждения кабельных линий.

Применение в практике

Прибор находит широкое применение при обследовании участков местности перед проведением земляных работ. Благодаря возможности подключения к искомой трассе как контактным, так и бесконтактным способом, этот инструмент обеспечивает оперативное и эффективное выполнение задач.

Купить трассоискатель ТЕХНО-АС Успех 1.105Д, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики Трассоискатель ТЕХНО-АС Успех 1.105Д

	ТЕХНО-АС Успех 1.105Д

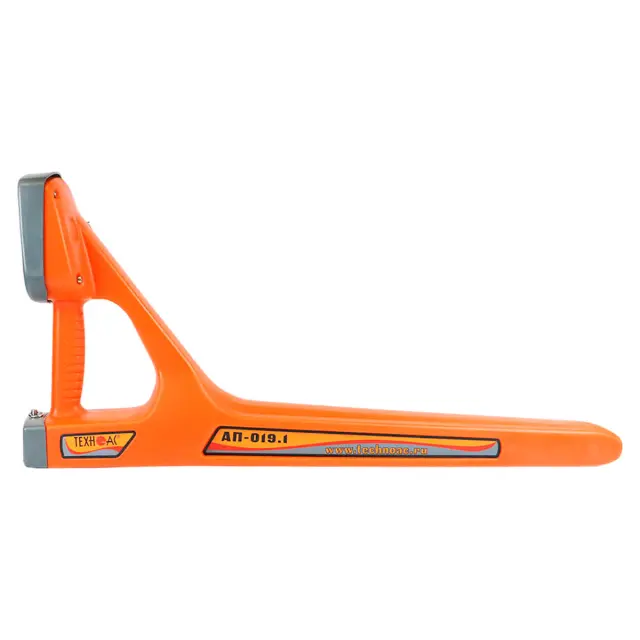

АП-019.1
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса" - полуавтоматическое или ручное (по выбору) - для "Графиков" - автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С")
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,4 кг

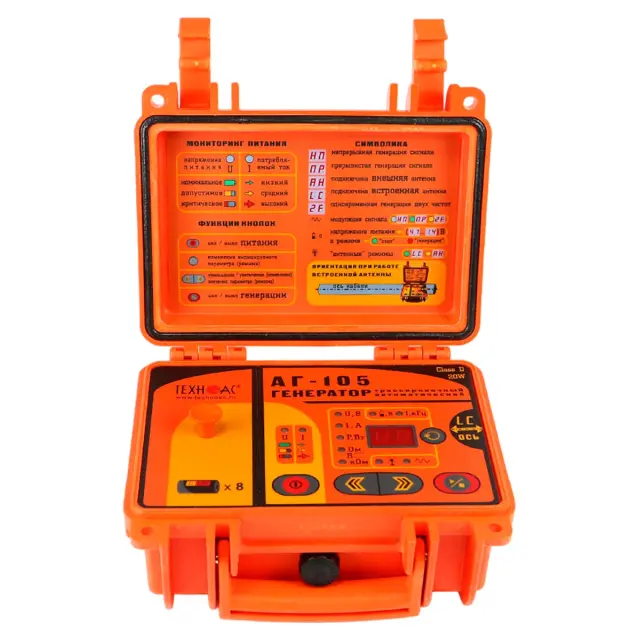

АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
