ТКА-ВД (базовый) спектроколориметр с ПО

Назначение прибора

Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Подробнее о приборе

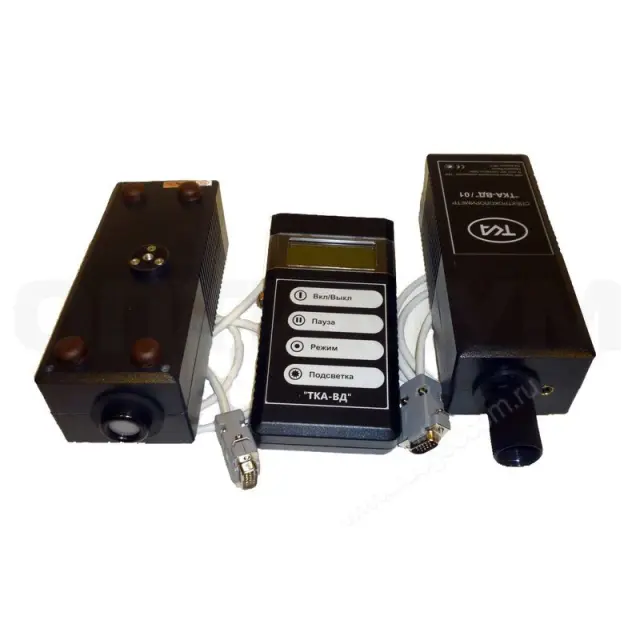

Конструктивно ТКА-ВД (базовая модель) состоит из трёх функциональных блоков:

• 01 "Яркость" (сменный оптоэлектронный блок с кабелем, входной тубус ø21 с линзой)
• 02 "Освещённость" (сменный оптоэлектронный блок с кабелем, входное окно с молочным стеклом ø15)
• блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с гибкой клавиатурой и двухстрочным символьным дисплеем, с подсветкой

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения: ТКА-ВД/01 и ТКА-ВД/02 .

Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

Программное обеспечение "Спектрофотометр"

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных).

Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS - 232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа A - B).

Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.

Системные требования:

• IBM-совместимый компьютер
• операционная система Win98/XP/NT/XP/Vista/Seven
• свободный USB-порт (виртуальный СОМ порт)

• чтение и отображение значений измеряемых параметров в реальном времени
• экспорт данных в MS Excel и файлы TXT, BMP
• автосканирование подключения прибора к ПК
• контроль ошибок получения данных.

Основные преимущества прибора

• компактность и удобство в эксплуатации
• вывод информации на встроенный ЖКИ
• прямых отечественных аналогов нет
• определения значений в режиме реального времени
• собственная программа для связи с ПК
• малое энергопотребление
• простота и удобство в эксплуатации
• фотометрическая гайка под штатив

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет спектроколориметр ТКА-ВД. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров.
