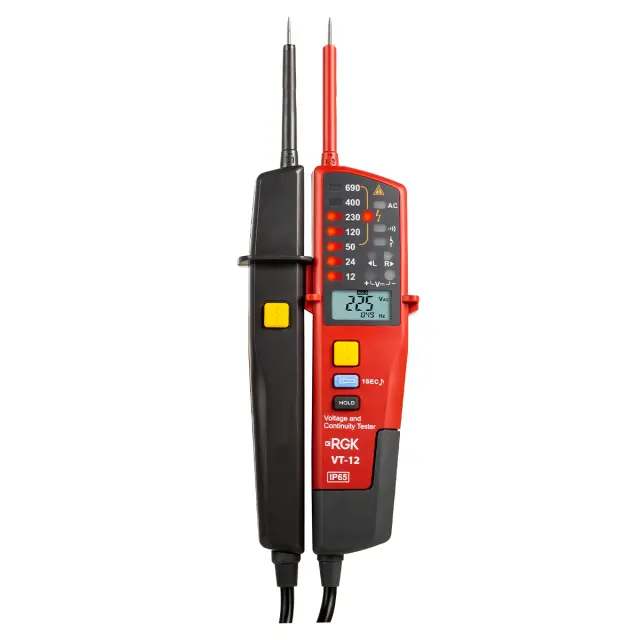

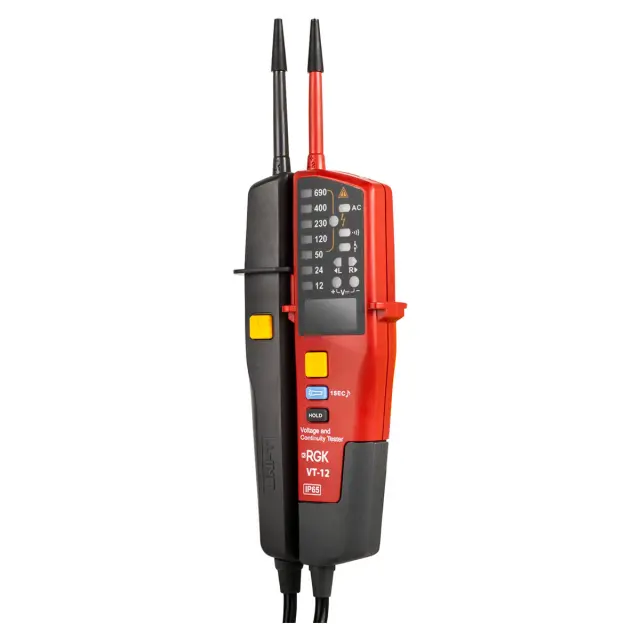

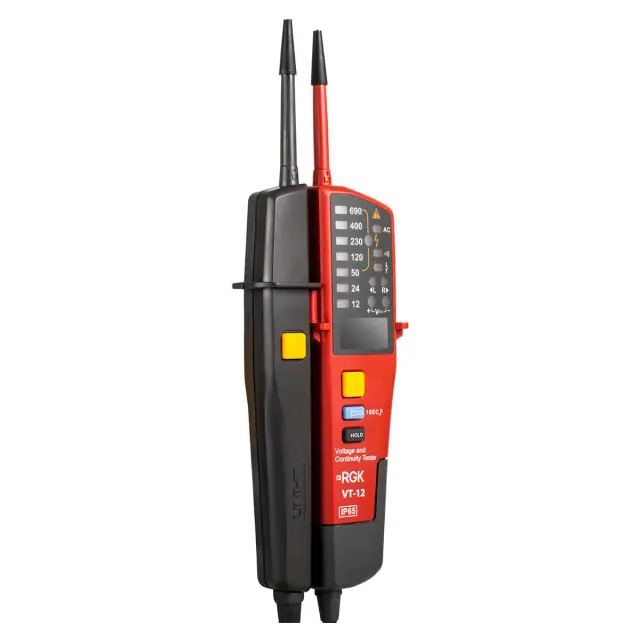

RGK VT-12 | |||
|---|---|---|---|
Параметры измерения напряжения постоянного тока | |||
Диапазон измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | |
от 6 до 690 | 1 | ±(0,03*U+5 е.м.р.) | |
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | |||
Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
Диапазон измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
от 6 до 690 | от 40 до 400 | 1 | ±(0,03*U+5 е.м.р.) |
Примечание – U - измеренное значение напряжения переменного тока, В | |||
Параметры измерения частоты | ||
|---|---|---|
Диапазон измерений, Гц | Разрешение (единица младшего разряда (е.м.р.)), Гц | Пределы допускаемой основной абсолютной по-грешности измерений, Гц |
от 40 до 400 | 1 | ±(0,03*F+5 е.м.р.) |
Примечание – F - измеренное значение частоты, Гц | ||
Температурный коэффициент | |
|---|---|
Модификация | Температурный коэффициент/°С |
RGK VT-12 | 0,1 |
Светодиоды |
|
Уровни индикации напряжения |
12 В, 24 В, 50 В, 120 В, 230 В, 400 В, 690 В перемен./пост. тока |
Погрешность |
соответствует ГОСТ IEC 61243- 3:2014 |
Частотный диапазон |
от 40 Гц до 400 Гц |
Время отклика |
≤0,1 сек |
Функции и параметры | |
Измерение напряжения | автоматическое |
Индикация полярности | автоматическая |
Выбор диапазона | автоматический |
Пиковый ток в измерительной цепи | Is < 3,5 мА (постоянный и переменный ток) |
Порядок чередования фаз | напряжение от 57 В до 400 В, частота от 50 Гц до 60 Гц |
Измерение одним щупом (L2) | напряжение от 100 В до 690 В частота от 50 Гц до 400 Гц |
Проверка проводимости | от 0 до 100 кОм |
Погрешность | номинальное сопротивление +50% |
Автотест | оповещение светодиодами и индикаторами |
Измерение без батареи | напряжение перем. тока от 50 В до 690 В, напряжение пост. тока от 120 В до 690 В,частота от 50 Гц до 60 Гц |
Автовыбор диапазона | все диапазоны |
Подсветка | все диапазоны |
Беззвучный режим | все диапазоны |
Автоматический переход в спящий режим | ток в спящем режиме менее 10 мкА |
Время непрерывного измерения | 30 сек |
Время восстановления | 240 сек |
Проверка УЗО | срабатывание УЗО при I ~30 мА при 230 Впеременный ток: 30–40 мАвремя измерения - менее 10 секвремя восстановления - 60 сек |
Защита от перегрузки | 750 В постоянного и переменного тока |
Индикация перегрузки | ≈ 755 В |
Общие технические характеристики | |
Наименование характеристики | Значение |
Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха | от +18°С до +28°С от 30% до 80% |
Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздуха | от –15°С до +45°С 85% |
Температура храненияВлажность хранения | от -20°С до +60°С до 85% |
Класс защиты от перенапряжения | CAT III 690 В, CAT IV 600 В |
Требования безопасности | EN 61010-1, IEC 61243-3:2014 |
Влагозащита | IP 65 |
Класс загрязнения | 2 |
Параметры электрического питания:- напряжение постоянного тока | 3 В |
Источник питания | 2 батареи ААА, 1,5 В |
Габаритные размеры (длина x ширина x высота) | 272 х 85 х 35 мм |
Масса, не более | 0,268 кг |
