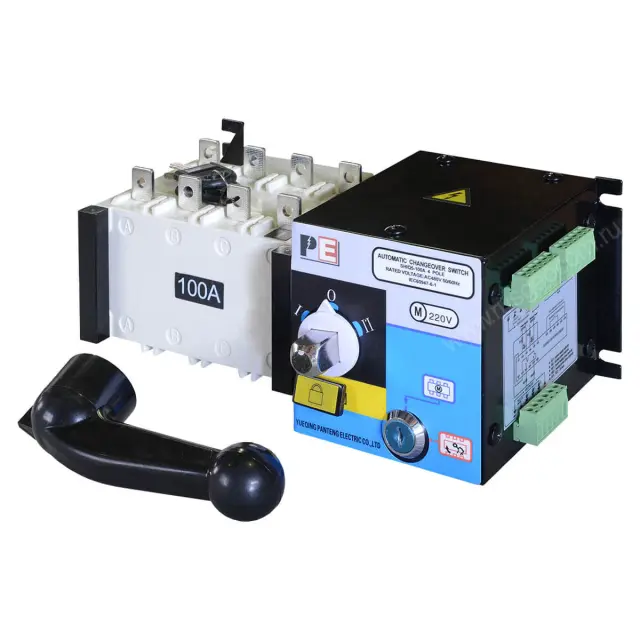

Реверсивный рубильник АВР SHIQ5-100/4P

TSS SHIQ5 100А - компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

• Безыскровое переключение нагрузки
• Полное отключение нагрузки (в "нулевом положении" рубильника)
• Возможность ручного переключения

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

В режиме AUTO (автоматический):

Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.

В режиме MANUAL (ручной):

Переключения возможны только ручкой переключения. Плата и механизм управления отключены.

При работах по обслуживанию и ремонту систем:

Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.

Условия применения

• Окружающая температура: от -20°C до +45°C. Средняя температура должна быть не более +35°C в течение 24 часов
• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
• Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
• Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
• Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
• Допустимый угол наклона рубильника ±23°
• Класс защиты: IP20
• Условия хранения: от -30°C до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
