Рефлектометр векторный Caban R150-01

Add a review
Код товара 120146

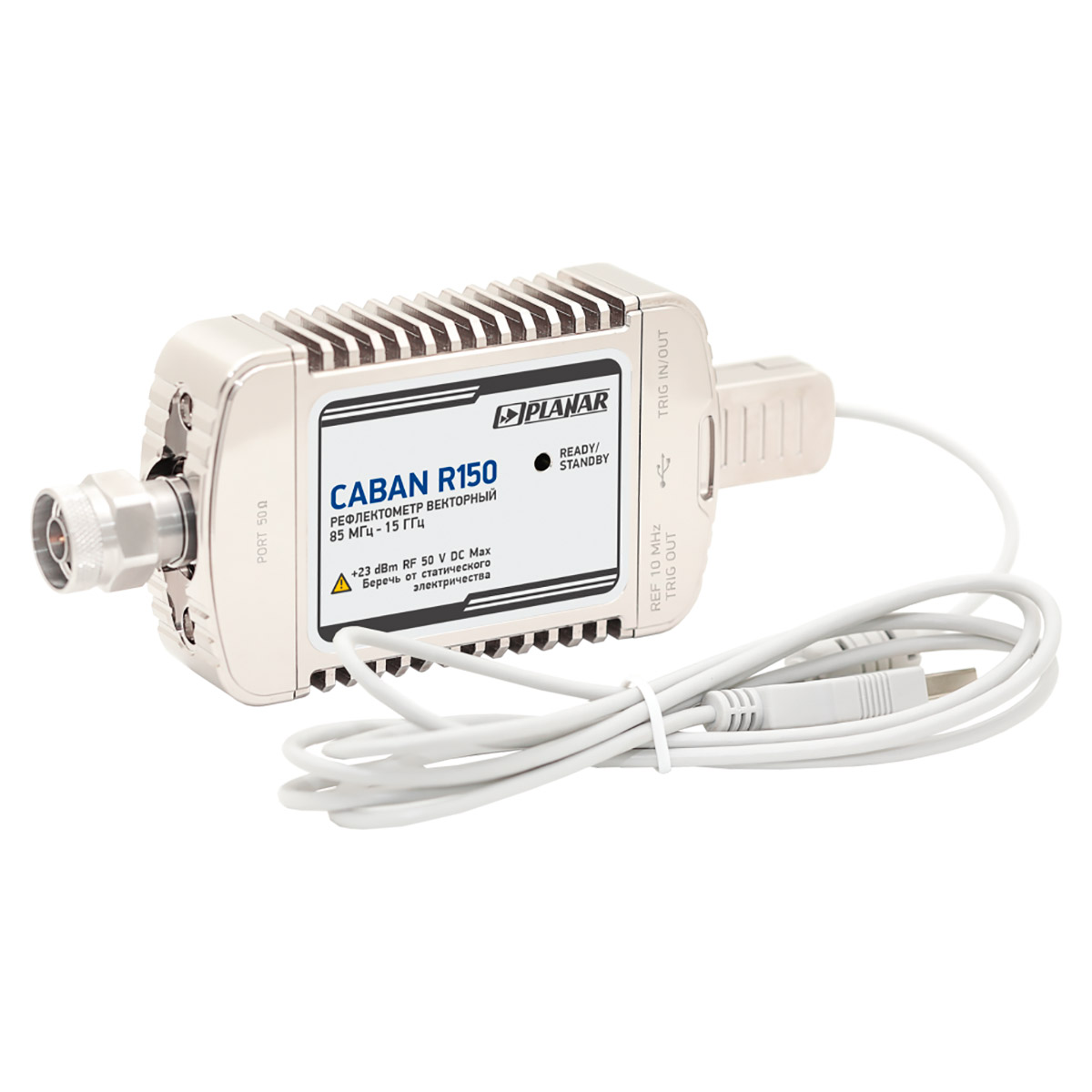

Рефлектометр векторный Planar CABAN R150-01
Рефлектометр векторный Planar CABAN R150-01
Основные характеристики
Артикул:
R0114
Гарантия:
1 год
Диапазон частот:
85 МГц - 15 ГГц
Все характеристики
Рефлектометр векторный Planar CABAN R150-01 представляет собой мобильный измеритель S-параметров с компьютерным...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Description
Specifications
Documents
Reviews

Рефлектометр векторный Planar CABAN R150-01 представляет собой мобильный измеритель S-параметров с компьютерным управлением, выполненный в компактном типоразмере, который может напрямую подключаться к тестируемому устройству, для чего оборудуется N-розеткой с коаксиальным соединителем форм-фактора 7,0/3,04 мм. Радиоизмерительный прибор с одним измерительным портом, который также выполняет функции источника тестового сигнала с частотным диапазоном от 85 МГц до 15 ГГц, обеспечивает контроль характеристик входного отражения антенного оборудования и потерь в кабелях и трактах, а два идентичных рефлектометра позволяют отслеживать показатели коэффициента передачи. При дооснащении устройства соответствующей антенной можно выполнять специализированные РЧ измерения, в том числе контролировать различные параметры материалов, зависящие от их диэлектрических свойств.

Локальное и удаленное управление

Однопортовый рефлектометр Planar CABAN R150-01 предназначен для использования с подключаемым по USB каналу внешним компьютером, который не входит в комплект поставки. Для реализации функций управления, калибровки, считывания и обработки показаний и анализа результатов предлагается ПО RVNA. Встроенными средствами можно выполнять маркерные измерения, моделировать оснастку, производить математические действия с текущими и предыдущими результатами и т.д. Программа реализует режим допускового контроля, обеспечивая возможность быстрой проверки соответствия параметров тестируемых устройств нормативным показателям, с получением результатов в виде "годен" или "негоден".

Поддержка команд SCPI при подключении управляющего ПК к локальной сети по протоколу TCP/IP, а также технологии COM/DCOM обеспечивает интеграцию ПО с другими приложениями, позволяя эксплуатировать рефлектометр Planar CABAN R150-01 в дистанционном режиме в составе автоматизированных установок, а также дает возможность реализовать функции программирования. При работе совместно с другими измерительными приборами и лабораторным оборудованием предусмотрена возможность синхронизации, для чего измеритель снабжен комбинированными входами/выходами для приема и выдачи команд запуска и тактирующих сигналов.

Отличия от других серий линейки CABAN

  • Расширенные пределы полосы измерительного фильтра.
  • Наименьшее значение среднеквадратического отклонения при отслеживании параметров отражения в полосе частот до 4,8 ГГц.
  • Увеличенный динамический диапазон определения показателя коэффициента передачи.
