Уверенно летайте близко к препятствиям

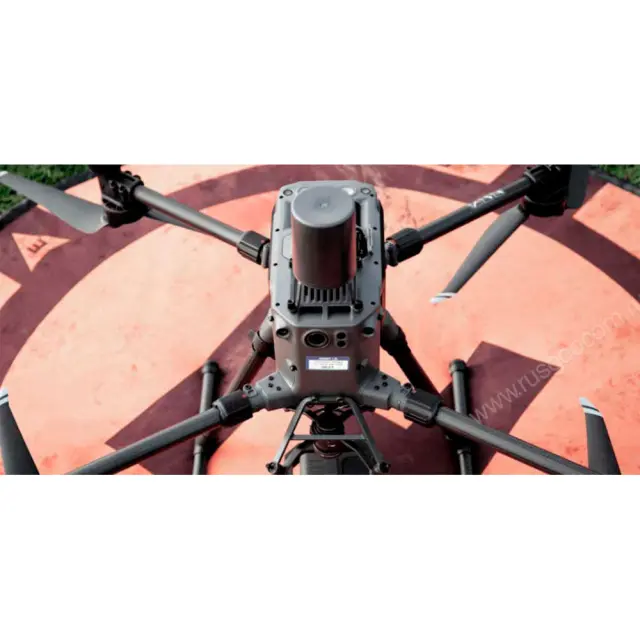

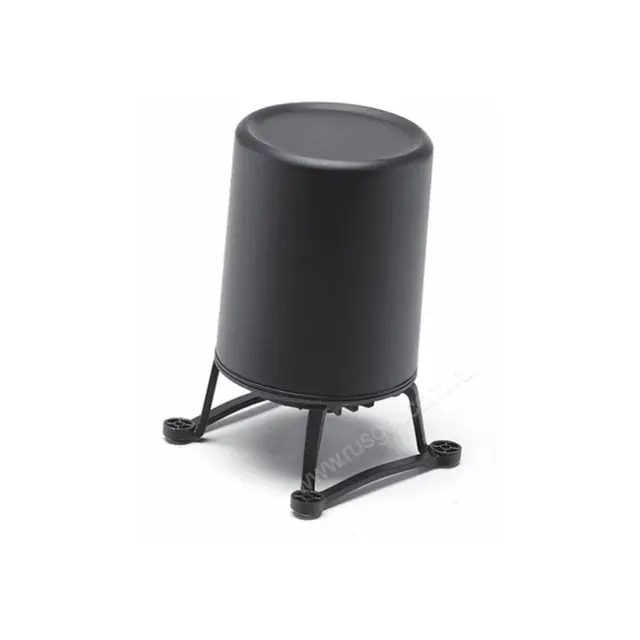

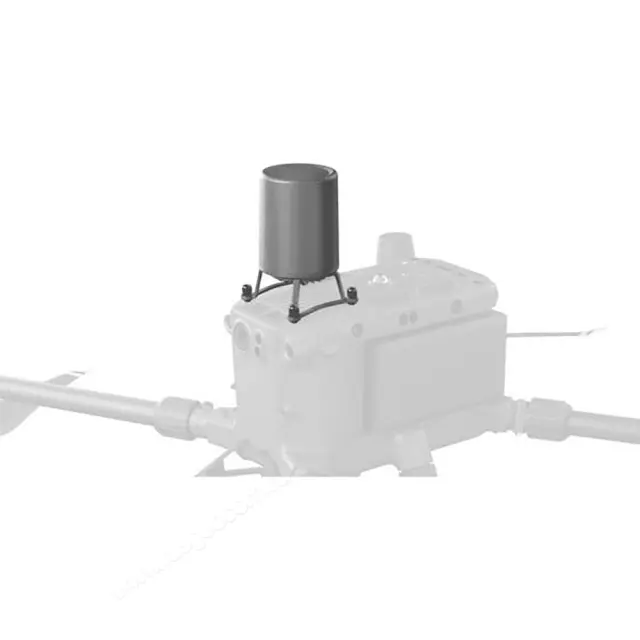

Радар кругового обзора миллиметрового диапазона (CSM) - это специальная система обнаружения объектов, устанавливаемая и закрепляемая винтами на промышленных дронах DJI M300 RTK/350 RTK. Систему CSM можно использовать днем и ночью, а сама она способна обнаружить такие небольшие по диаметру объекты, как провода и ветки деревьев.
Радар обеспечивает обнаружение по горизонтали на 360°, что повышает безопасность полетов и знание окружающей обстановки.
Ключевые характеристики:
- Обнаруживает тонкие объекты: используйте радар для выявления таких препятствий, как провода, линии электропередач и ветви деревьев.
- Улучшенная осведомленность о ситуации: радар CSM дополняет шесть датчиков предотвращения столкновений M300 RTK/350 RTK, покрывая слепые зоны упомянутых датчиков.
- Комплексное покрытие: радар CSM обладает возможностью обнаружения объектов на расстоянии от 1,5 до 30 метров. Он осуществляет покрытие на 360° по горизонтали 60° по вертикали и 45° в верхней полусфере.
- Система торможения и предупреждения: заранее установите тормозной путь до препятствия, чтобы дрон останавливался при приближении к объекту. Система предупреждения с функцией медленного звукового сигнала добавляет еще один уровень безопасности.
- Ночные работы: может применяться в ночное время, когда встроенные визуальные датчики дрона не функционируют.
- Надежная система: класс защищенности IP45, как и у дрона.
Как работает радар?
Установите тормозной путь до препятствия, чтобы избежать опасностей.
Безопасность полетов стала еще лучше
Радиоволны, исходящие от радара CSM, будут отражаться от объекта и возвращаться к приемнику, предоставляя таким образом информацию об их местоположении местоположении в зависимости от времени, которое требуется для возвращения. Это повышает осведомленность пилота о ситуации вокруг и помогает обнаружить объекты, которые не попали в поле зрения датчиков обзора, установленных на дроне.
Операторы могут использовать одновременно как визуальные датчики, так и радар, или же одну из систем. Радар можно включить или выключить.
Тормозной путь до препятствия: установите диапазон обнаружения, и дрон остановится, когда достигнет этого расстояния. Торможение отображается красным цветом в интерфейсе приложения Pilot. Это особенно полезно для сложных задач, таких как работа вблизи линий электропередач.
Дистанция предупреждения: установите дистанцию для предупреждения о препятствии. Пульт дистанционного управления начнет медленно подавать звуковой сигнал, как только дрон перейдет в режим предупреждения. Предупреждение будет отображаться желтым на дисплее пилота.
Объекты, обнаруженные за пределами установленных параметров, будут отображаться на дисплее зеленым цветом.
Радар включен / Радар выключен
Система CSM обеспечивает комплексное покрытие.
Это параллельное сравнение показывает разницу между состояниями экрана, когда рада включен и когда он выключен.
На приведенном примере дрон летит близко к линиям электропередач.
На изображении слева показан дрон, летящий с выключенным радаром. Дисплей с выводом данных полетной навигации отображает очень мало обнаруженных объектов, в том числе кабелей питания. То есть, дрон может опасно приближаться к проводам, что спровоцирует катастрофу.
Напротив, на изображении справа видна существенная разница, так как на этот раз дрон летит со включенным радаром CSM. На дисплее с полетной навигацией видны красные (торможение) и желтые (предупреждение) указатели. Поскольку тормозная система была активирована, и линии электропередач находятся в пределах этих предварительно установленных параметров, дрон не сможет полететь в направлении проводов.
