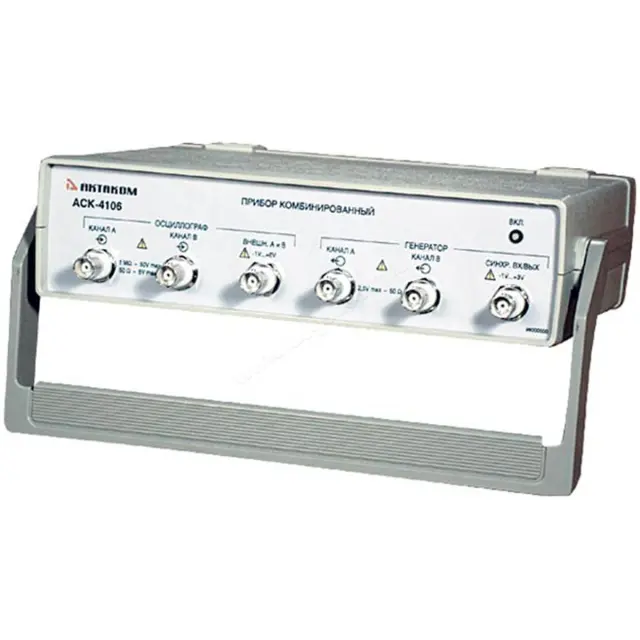

Прибор комбинированный Актаком АСК-4106
Оставить отзыв
Гарантия 2 года и месяц
Артикул 48410652 Код товара 88708
Характеристики
Полоса пропускания:
100 МГц
Количество каналов:
2
Частота выборки:
до 10 Гвыб/с
Масса:
-
Снято с производства
Прибор комбинированный Актаком АСК-4106
Технические характеристики
АСК-4106
|
|
|---|---|
Осциллограф
|
|
Количество каналов с независимым АЦП
|
2 (все каналы идентичны)
|
Максимальная эквивалентная частота выборок в стробоскопическом режиме
|
10 ГГц
|
Максимальная частота дискретизации
|
100 МГц
|
Максимальное число выборок на канал
|
131072
|
Число разрядов АЦП
|
8
|
Режимы каналов
|
А, В, А и В
|
Выбор режима работы осциллографа
|
одно-, двухканальный
|
Число отображаемых точек на экране
|
100…131072
|
Тип интерфейса ПЭВМ
|
USB 1.1
|
Тип входных разъемов
|
BNC (CP-50)
|
Ширина линии графика
|
1 пиксель
|
Измерение параметров сигнала — двумя перемещаемыми курсорами, а также автоматическое измерение частоты и амплитуды синусоидального сигнала; размаха, длительности и периода импульсного сигнала; параметров переходной характеристики — выброса и времени нарастания.
|
|
СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
|
|
Диапазон частот входных сигналов по уровню –3 дБ на пределах: 20 мВ/дел. … 1 В/дел. 2 В/дел. … 10 В/дел. |
не менее 100 МГц не менее 70 МГц |
Диапазон значений коэффициента отклонения при сопротивлении входа: 1 МОм 50 Ом |
от 20 мВ/дел. до 10 В/дел. с шагом 1–2–5 от 20 мВ/дел. до 1 В/дел. |
Пределы допускаемой основной относительной погрешности коэффициентов отклонения |
±2,5% |
Дополнительные значения коэффициента отклонения |
2 мВ/дел., 5 мВ/дел., 10 мВ/дел. |
Разрешение |
8 бит (256 точек на шкалу) |
Коэффициент развязки между каналами |
не менее –40 дБ во всем частотном диапазоне |
Входной импеданс |
1 МОм ±5%, 20 пФ ±5 пФ; 50 Ом ±2% |
В стробоскопическом режиме при коэффициентах развертки менее 1 мкс/дел. возможна нестабильность амплитуды отображаемого сигнала до ±2%, а также искажение формы сигнала или его отсутствие на краях собираемого буфера данных в пределах 10 нс. Максимальное входное напряжение не более двукратного превышения полной шкалы для каждого предела, но не более 100 В пикового значения при сопротивлении входа 1 МОм и не более 5 В пикового значения при сопротивлении входа 50 Ом. |
|
СИНХРОНИЗАЦИЯ
|
|
Источник синхронизации
|
каналы А, В, внешний вход
|
Выбор фронта синхронизирующего сигнала
|
передний или задний фронт
|
Максимальная частота
|
не меньше верхней границы полосы пропускания
|
Внутренняя синхронизация
|
|
Минимальный размах синусоидального сигнала
|
не более 1 клетки масштабной сетки в диапазоне частот до 40 МГц
|
Параметры сигнала для запуска внешних устройств (разъём "СИНХРОНИЗАЦИЯ ВХОД/ВЫХОД")
|
Перепад от 0 В до 3 В в момент запуска синхронизации. В конце регистрации перепад от 3 В до 0 В на нагрузке не менее 1 кОм
|
Внешняя синхронизация
|
|
Минимальный период повторения синхронизирующего импульса
|
20 нс
|
Минимальная длительность синхронизирующего импульса
|
10 нс
|
Уровень напряжения на входе внешней синхронизации
|
ТТL-уровень
|
Предельные значения напряжения на входе
|
от –1 В до +6 В
|
Активное входное сопротивление
|
не менее 50 кОм
|
Входная емкость
|
не более 20 пФ
|
Примечания: 1. Допустим кратковременный случайный срыв синхронизации при входном синусоидальном сигнале частотой менее 10 кГц на коэффициентах отклонения 20 мВ/дел. и менее. 2. Допустима нестабильность изображения сигнала на экране по горизонтали в пределах ±1 выборки. |
|
СИСТЕМА ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
|
|
Диапазон значений коэффициента развертки (при установке 1000 выборок на экран)
|
10 нс/дел. ... 0,1 с/дел.
|
Пределы допускаемой основной абсолютной погрешности коэффициентов развёртки
|
±(0,001*Т + 10–9 с), где Т — длительность развёртки, T = Kразв * 10 дел., Kразв — коэффициент развёртки
|
Дополнительные значения коэффициента развёртки в режиме самописца
|
от 1 мс/дел. до 100 ч/дел.
|
Дополнительная погрешность, вызванная изменением температуры в пределах рабочей области температур — не более предела основной погрешности на каждые 10 °С изменения температуры.
|
|
КАЛИБРАТОР
|
|
Выходной сигнал
|
прямоугольный, со скважностью 2
|
Частота выходного сигнала
|
1 кГц
|
Выходное напряжение
|
3 В от пика до пика
|
Выходное сопротивление
|
(150 ±50) Ом
|
Выходной разъем
|
BNC, совмещен со входом внешней синхронизации
|
Генератор
|
|
Количество выходных каналов
|
2
|
Диапазон частот выходного сигнала
|
от 0,1 Гц до 10 МГц
|
Частота сигнала, воспроизводимая генератором, определяется его тактовой частотой и длиной сигнала по формуле
|
f = fT/N, где: f — частота сигнала; fT — тактовая частота генератора, может быть установлена в одно из 16 значений: максимальное — 80 МГц, каждое последующее — в 2 раза меньше — 40 МГц, 20 МГц, 10 МГц и т. д. до 2,441 кГц; N — длина сигнала: любое четное целое число выборок в диапазоне от 8 до 131000
|
Основная относительная погрешность воспроизведения частоты
|
не превышает ±0,05%
|
Дополнительная погрешность воспроизведения частоты, вызванная изменением температуры в пределах рабочей области температур не превышает 0,05% на каждые 10°С изменения
|
на нагрузке 1 температуры
|
Максимальный размах выходного напряжения
|
на нагрузке 1 МОм ±2,5 В/на нагрузке 50 Ом ±1,25 В
|
Шаг дискретной установки выходного напряжения
|
на нагрузке 1 МОм не более 1,5 мВ/на нагрузке 50 Ом не более 1,0 мВ
|
Неравномерность уровня выходного синусоидального напряжения в диапазоне частот относительно уровня на частоте 1 кГц не превышает ±1 дБ. Длительность фронта и среза (каждого в отдельности) прямоугольного сигнала не превышает 20 нс.
|
|
РЕЖИМЫ СИНХРОНИЗАЦИИ
|
|
Выбор режимов синхронизации
|
|
перезапуск
|
однократный (ручной) или непрерывный
|
источник
|
внешний или внутренний
|
полярность
|
по восходящему или по спадающему фронту
|
Входной сигнал внешней синхронизации
|
|
форма
|
прямоугольный импульс
|
амплитуда
|
ТТЛ-уровень
|
длительность фронта
|
не менее 10 нс
|
Выходной сигнал синхронизации
|
|
форма
|
прямоугольный импульс
|
амплитуда
|
ТТЛ-уровень на нагрузке 1 кОм
|
длительность импульса, нс
|
2/fT, где fT выражена в МГц
|
длительность фронта
|
не более 20 нс
|
Выбор формы для обоих каналов
|
независимый
|
Максимальное число точек на канал
|
131000
|
Частота среза отключаемого фильтра нижних частот
|
15 МГц ±20%
|
Максимальная тактовая частота
|
80 МГц
|
Общие характеристики
|
|
Комбинированный прибор
|
предназначен для работы с компьютером по интерфейсу USB 1.1.
|
Питание
|
+5,5 В
|
Время непрерывной работы
|
не менее 8 ч
|
Время установления рабочего режима
|
не более 15 мин
|
Срок службы прибора
|
не менее 6 лет
|
Электрическая прочность изоляции между входом сетевого разъема и корпусом прибора
|
выдерживает без пробоя испытательное напряжение частотой 50 Гц и эффективным значением 1,5 кВ в нормальных условиях, в течение не менее 2 с.
|
Электрическое сопротивление изоляции цепи питания относительно корпуса прибора
|
не менее 50 МОм при испытательном напряжении 1000 В
|
Электрическое сопротивление защитного заземления между зажимом защитного заземления и всеми доступными токопроводящими частями, соединенными с зажимом защитного заземления
|
не более 0,5 Ом
|
Рабочие условия эксплуатации
|
|
температура
|
+5…+40 °С
|
относительная влажность воздуха
|
не более 80 % при 25 °С
|
атмосферное давление
|
от 630 до 800 мм рт. ст.
|
Условия хранения
|
температура –30…+50 °С относительная влажность воздуха 30…80 % |
Габаритные размеры (ширина х высота х глубина)
|
260х70х210 мм
|
Масса
|
не более 1,5 кг
|
Комплектация
- 1 Микроомметр
- 2 4-проводные тестовые зажимы
- 3 Сетевой шнур
- 4 Руководство по эксплуатации
