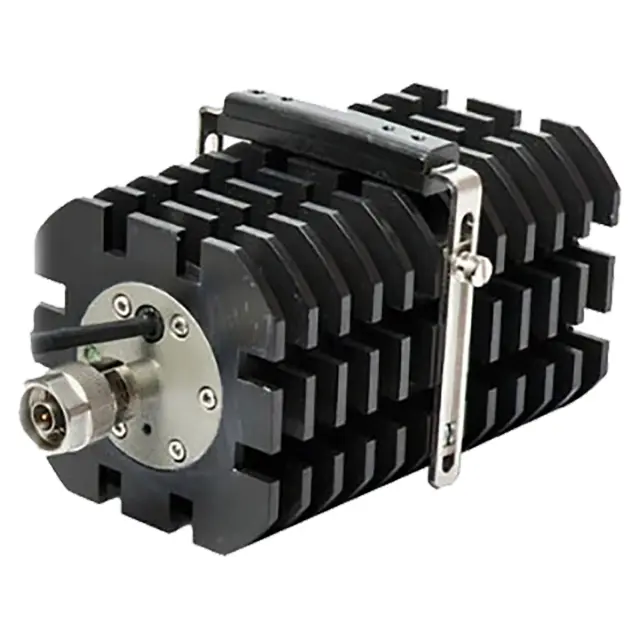

Преобразователь приемный коаксиальный ПрофКиП ППК М3-56

Оставить отзыв

Гарантия 1 год

Госреестр 70409-18

Артикул 120777 Код товара 120777

Преобразователь приемный коаксиальный ПрофКиП ППК М3-56

Характеристики

Госреестр:

70409-18

Диапазон рабочих частот:

0,02 - 17,85 ГГц

Все характеристики

Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных...

Перейти к описанию

RF power meters

Под заказ

382 381 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 120777

Преобразователь приемный коаксиальный ПрофКиП ППК М3-56

382 381 ₽

Назначение ваттметра поглощаемой мощности ПрофКиП М3-56

Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-56

Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц
Диапазон измерения мощности: 10 мВт … 20 Вт
БИ выполнен на базе металлического несущего корпуса "Надел-75"
Большой графический ЖК-дисплей
Интуитивно понятное меню
Измерение мощности в W и dBm
Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
Относительные измерения dB и %
Дистанционное управление (LAN)

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-56

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Купить преобразователь приемный коаксиальный ПрофКиП ППК М3-56, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Преобразователь приемный коаксиальный ПрофКиП ППК М3-56

	ПрофКиП ППК М3-56
Диапазон рабочих частот	0,1 - 17,85 ГГц
Диапазон измерения мощности	10 мВт … 20 Вт
Пределы допускаемой основной относительной погрешности (δ), %	0 ГГЦ … 12 ГГц: ±[4 + 0.1(Рк/Рх -1)] 12 ГГц … 17.85 ГГц: ±[6 + 0.1(Рк/Рх -1)]
Коэффициент стоячей волны по напряжению (ксвн)	0 ГГЦ … 2.99 ГГц: не более 1.2 3 ГГц … 11.99 ГГц: не более 1.3 12 ГГц … 17.85 ГГц: не более 1.4
Средняя наработка на отказ	12000 ч
Потребляемая мощность	не более 40 Вт
Питание	переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
Габариты	118 х 110 х 110 мм
Вес	1,5 кг
