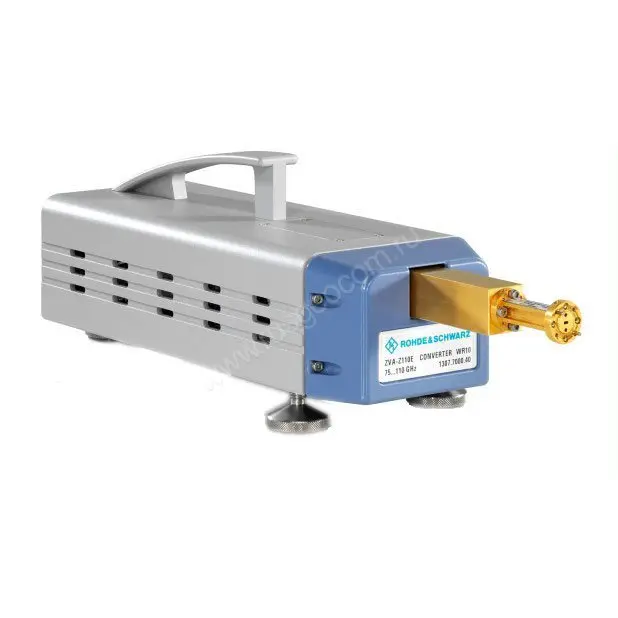

Преобразователь частоты Rohde Schwarz ZVA-Z110Е

Конвертор частоты Rohde Schwarz ZVA-Z110E используется при проведении испытаний на миллиметровых волнах совместно с фирменными векторными анализаторами для тестирования фильтров, антенн, усилителей, смесителей и другого оборудования на частотах 75 ГГц - 110 ГГц и в границах соседних диапазонов.

Отличительные черты модели

Устройство рассчитано работу с  радиоизмерительными приборами ZVA24, 40, 50 и 67, снабженными опцией программного внешнего управления ZVA-B8. Электронная регулировка мощности от 0 до 25 дБ позволяет избежать перегрузки объекта при испытаниях с Rohde Schwarz  ZVA-Z110E.

Преимущества конвертора

• Импульсный режим для исследований методами измерения средних или точечных параметров, а также профиля импульса.
• Подключение к установкам для контроля полупроводниковых пластин.
• Режим для генерации реальных дифференциальных сигналов.
• Допускается совместное применение нескольких преобразователей серии ZVA для замеров характеристик многопортовых устройств.

Особенности конструкции

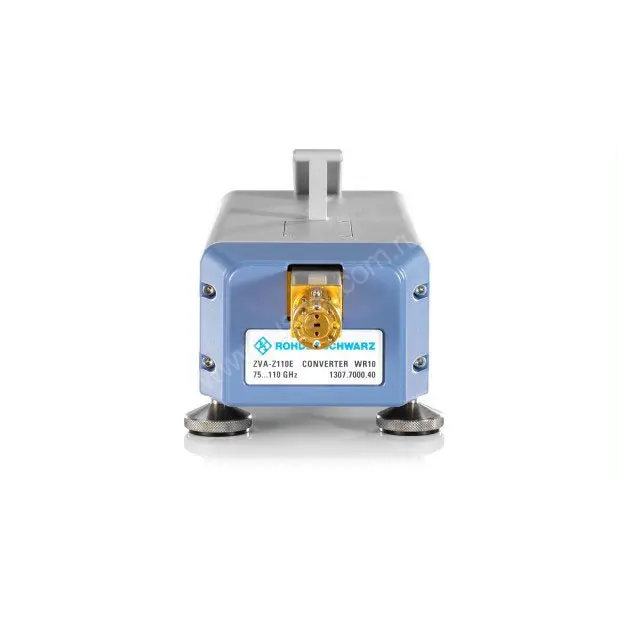

Пассивное охлаждение является важным фактором для исследований в лабораториях с чистой средой. Тестовую схему, включающую Rohde Schwarz ZVA-Z110E, легко настроить на лабораторном столе оптимальным образом благодаря регулируемым винтовым ножкам (3 или 4), которые можно закрепить на любой стороне корпуса или убрать вовсе. При этом при установке на 3 ножки значительно облегчают процедуру выравнивания фланца порта. Волноводные тестовые порты WR-10 выдвижной конструкции и винтовые стыки фланцев также упрощают работу.

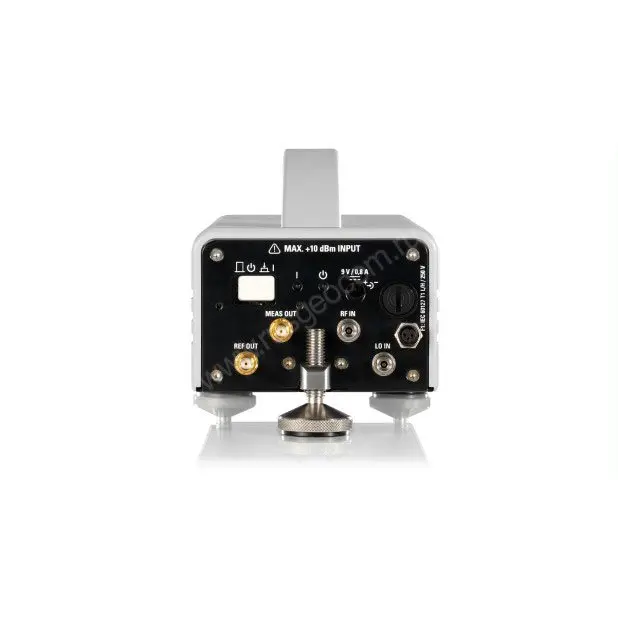

В комплекте поставляются SMA-кабели для соединения с анализаторами и адаптер, который обеспечивает совместимость со сторонними калибровочными наборами и предохраняет разъемы от износа.

Купить конвертор частоты Rohde Schwarz ZVA-Z110E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
