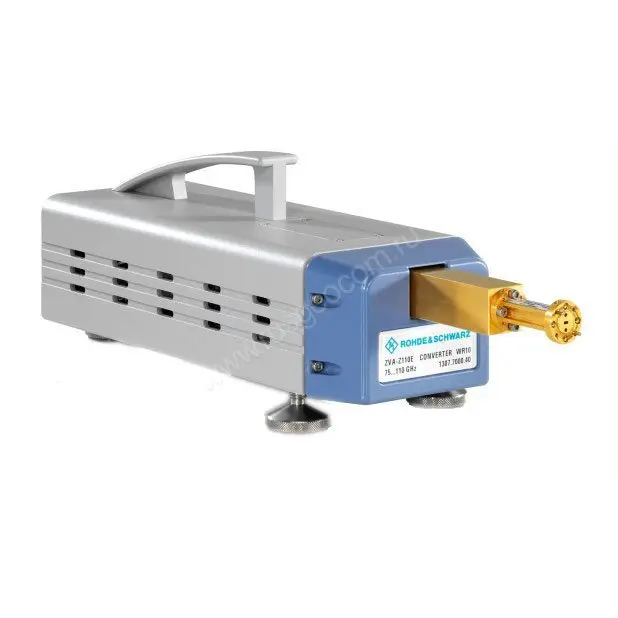

Преобразователь частоты Rohde Schwarz ZVA-Z110
Конвертор частоты Rohde Schwarz ZVA-Z110 используется при проведении контрольно-диагностических исследований на миллиметровых волнах. Устройство соответствует стандарту IEEE 1785.1 и применяется совместно с радиоизмерительными приборами модельных линеек ZNA, ZVA и ZVT для анализа электрических цепей в частотном диапазоне 75 ГГц - 110 ГГц.
Главные преимущества преобразователей линейки ZVA - высокие динамические характеристики и легкость монтажа тестовой установки, что обеспечивает оптимальную скорость работы. В комплект поставки входит волноводный адаптер, 2 SMA-кабеля, шестигранная отвертка, запасные винты и штифты.
Измерительные возможности
Прибор отлично подходит для снятия показаний с высокочувствительного оборудования, такого как LN-усилители, за счет встроенной аппаратной регулировки мощности на базе аттенюатора, которая позволяет избежать перегрузки объекта испытаний. Более того, при использовании Rohde Schwarz ZVA-Z110 можно дополнительно установить затухание 70 дБ путем изменения ВЧ-мощности на выходе для, например, замера компрессии на усилителе.
Важные преимущества модели:
- импульсный режим для исследований методами измерения средних или точечных параметров импульса;
- подключение к установкам для контроля полупроводниковых пластин;
- допускается совместное применение нескольких преобразователей серии ZVA для замеров характеристик многопортовых устройств.
Удобство монтажа
В конструкции нет встроенных вентиляторов, что является важным фактором для испытаний в некоторых лабораториях и средах, чувствительных к частицам. С Rohde Schwarz ZVA-Z110 легко настроить тестовую схему и разместить ее на лабораторном столе оптимальным образом благодаря регулируемым винтовым ножкам, которые можно закрепить на любой стороне корпуса. Волноводные разъемы WR-10 выдвижной конструкции и винтовые стыки фланцев также упрощают работу.
Автоматизация
Анализатор цепей автоматически подстраивает параметры работы в зависимости от характеристик подключенного прибора, ограничивает мощность для защиты от перегрузки, а кроме того сохраняет и загружает калибровочные данные.
Купить конвертор частоты Rohde Schwarz ZVA-Z110, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
