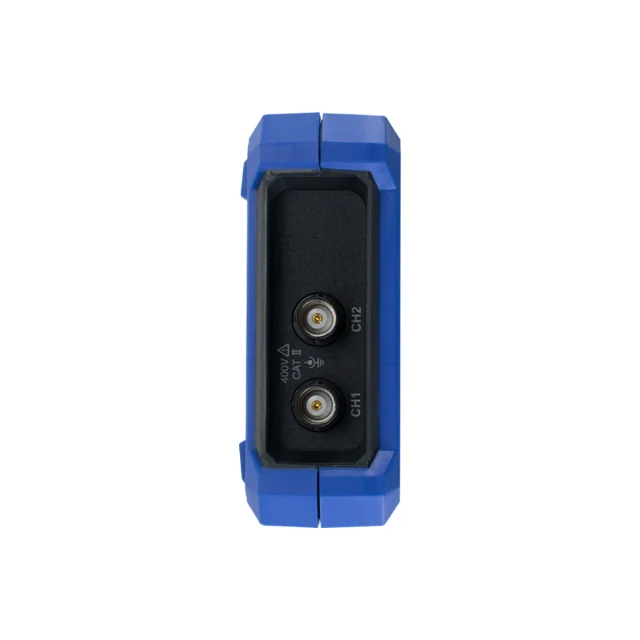

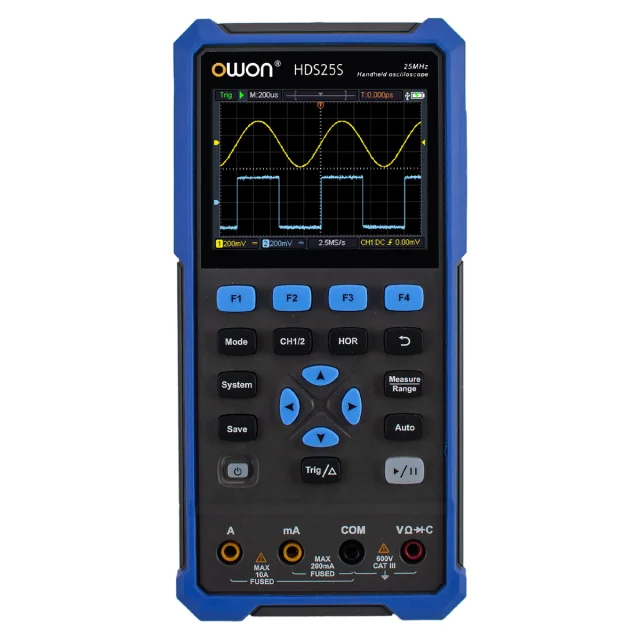

Портативный осциллограф OWON HDS25S

OWON HDS25S представляет собой многофункциональное решение формата "3 в 1", объединяющее в едином прочном корпусе 2-канальный цифровой осциллограф, прецизионный True-RMS мультиметр и генератор сигналов произвольной формы. Инструмент подходит для выездных инженеров по обслуживанию, автодиагностов, специалистов по наладке промышленного оборудования, а также для применения в учебных лабораториях и мастерских.

Основные технические параметры

• Полоса пропускания осциллографа: 25 МГц (2 канала).
• Частота дискретизации: до 250 MSa/s в реальном времени.
• Память и захват: глубина памяти 8K, скорость захвата до 10 000 форм сигналов/с.
• Разрядность мультиметра: 20 000 отсчетов (True-RMS).
• Генератор сигналов: полоса до 10 МГц, 14 бит, 125 MSa/s (синус, меандр, пила, импульс и 8 специальных форм).
• Категория защиты: CAT III 600V / CAT II 1000V.

Концепция "3 в 1"

Главное преимущество OWON HDS25S — наличие встроенного 10 МГц генератора функций и сигналов произвольной формы. Это позволяет не только измерять параметры цепи, но и подавать тестовый сигнал (синусоидальный, прямоугольный, пилообразный и др.) для проверки отклика электронных узлов, аудиотрактов и датчиков без использования сторонних генераторов. Осциллографический модуль на 25 МГц с функцией однокнопочной автонастройки (Autoset) обеспечивает мгновенную стабилизацию картинки и отображение курсорных измерений.

True-RMS мультиметр

Мультиметрический блок работает независимо от осциллографа и обеспечивает высокую точность измерений постоянного и переменного напряжения (DC до 1000 В / AC до 750 В), постоянного и переменного тока до 10 А, а также сопротивления, емкости, проверки диодов и целостности цепи. Измерения переменного тока и напряжения выполняются по технологии True-RMS, что гарантирует достоверность показаний при работе с нелинейными нагрузками.

В полевых условиях

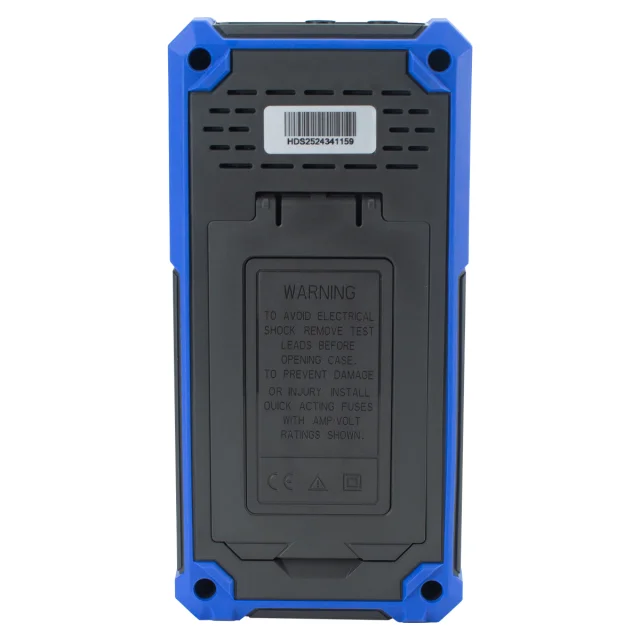

Прибор выполнен в ударопрочном портативном корпусе и весит минимум, позволяя освободить место в сумке с инструментами. Съемный перезаряжаемый литий-ионный аккумулятор формата 18650 обеспечивает до 6 часов непрерывной работы. Зарядка устройства и передача данных на ПК осуществляются через порт USB-C, который также поддерживает протокол дистанционного управления SCPI. Прибор отлично справляется с задачами по захвату сигналов автомобильных датчиков, шин данных, систем зажигания и отладке источников питания.
