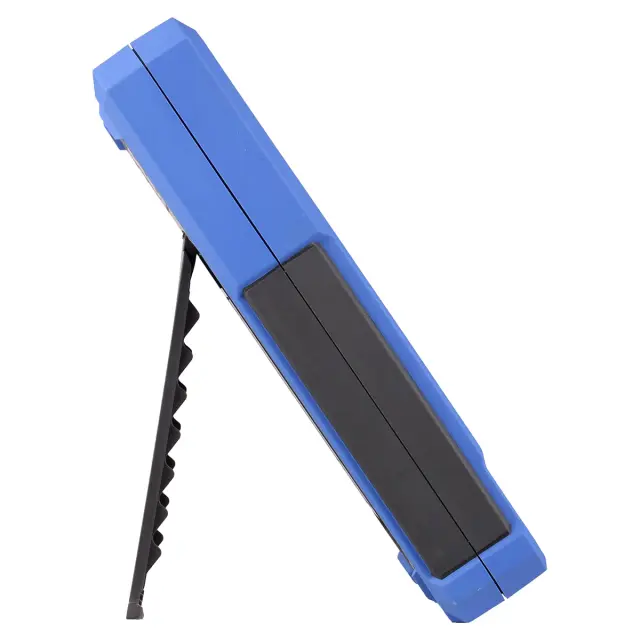

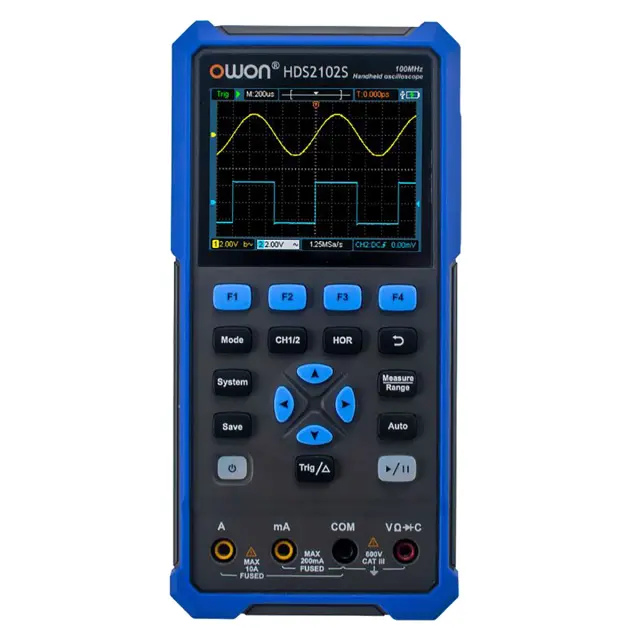

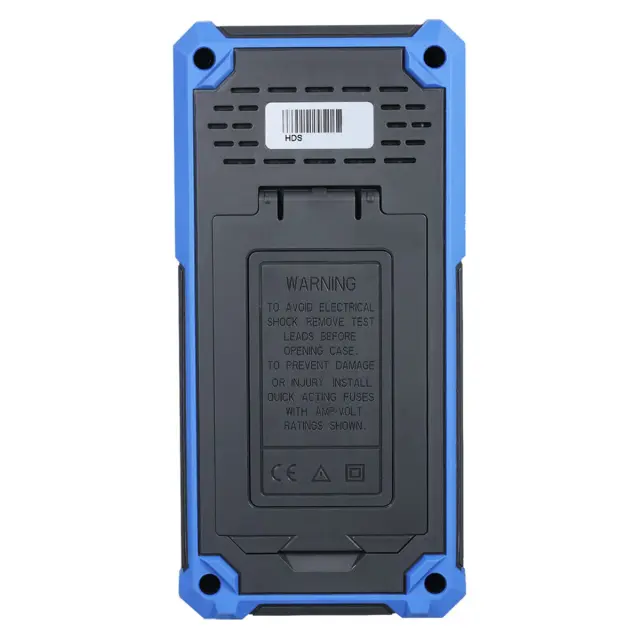

Портативный осциллограф OWON HDS2102S
Add a review
Гарантия 1 год
Артикул 240256 Код товара 129392
24 908 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Платите частями
Удобный способ оплаты по
3 867 ₽
Портативный осциллограф OWON HDS2102S
Технические характеристики
OWON HDS2102S | |
|---|---|
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 250 Выб/с в одноканальном режиме 500 Мвыб/с в двухканальном режиме |
Глубина записи | 8K в одноканальном режиме 4К в двухканальном режиме |
Cкорость обновления сигналов | 10 000 осц/с |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2%, 16 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X, 10000 Х |
Максимальное входное напряжение | 400 В |
Ограниченная полоса пропускания | 20 МГц |
Горизонтальная система | |
Диапазон частоты дискретизации | 0.25 выб/с - 250 Мвыб/с |
Форма волны интерполяции | (Sinx)/x |
Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
Погрешность временной базы | ± 100 ppm |
Вертикальная система | |
Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
Диапазон смещения | ± 6 дел |
Время нарастания | ≤ 3,5 нс |
Точность усиления постоянного тока | 3% |
Система измерения | |
Курсорные измерения | разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
Система синхронизации | |
Источник запуска | CH1, CH2 |
Тип запуска | Запуск по фронту |
Способ соединения | DC, AC |
Режим триггера | Авто, нормальный, одиночный |
Диапазон уровня запуска | ± 4 деления от центра экрана |
Погрешность уровня запуска | ± 0,3 деления |
Смещение запуска | В соответствии с длинной записи и временной осью |
Запуск по фронту | Нарастающий, спадающий |
Мультиметр | |
Максимальное разрешение | 20 000 отсчетов |
Режимы тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
Постоянное напряжение | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
Переменное напряжение | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
Постоянный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
Переменный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
Сопротивление | 200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
Емкость | 20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
Прозвонка | есть (< 50 Ом) |
Тест диодов | есть (0 - 2 В) |
Автоматический диапазон | есть |
TrueRMS | есть |
Генератор сигналов произвольной формы | |
Диапазоны частот | синусоидальный сигнал: 0,1 Гц - 25 МГц прямоугольный сигнал: 0,1 Гц - 5 МГц треугольный: 0,1 Гц - 1 МГц импульсный сигнал: 0,1 Гц - 5 МГц произвольный сигнал: 0,1 Гц - 5 МГц |
Частота дискретизации | 125 МВ/с |
Амплитуда (50 Ом) | 0.01 В - 2.5 В |
Смещение постоянного тока | ± 2.5 В |
Разрешение частоты | 0.01% |
Канал | 1 |
Глубина формы волны | 8k |
Вертикальное разрешение | 14 бит |
Выходной импеданс | 50 Ом |
Общие характеристики | |
Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
Питание | AC 100 - 240 В, 50-60 Гц |
DC 5 В, 2 А | |
Аккумулятор | 2200mAh*2（3.7V, 18650） |
Мощность потребления | < 5 Вт |
Температура работы | 0 С° - 40 С° |
Температура хранения | - 20 С° - 60 С° |
Способ охлаждения | Пассивный |
Относительная влажность | ≤ 90% |
Габариты | 198 x 96 x 38 мм |
Вес | 0,6 кг |
Комплектация
- 1 Портативный осциллограф OWON HDS2102S
- 2 Зарядное устройство
- 3 USB кабель
- 4 Пассивный пробник
- 5 Провод BNC/крокодил - 2 шт.
- 6 Комплект измерительных щупов мультиметра
- 7 Набор для настройки пробника
- 8 Инструкция по эксплуатации

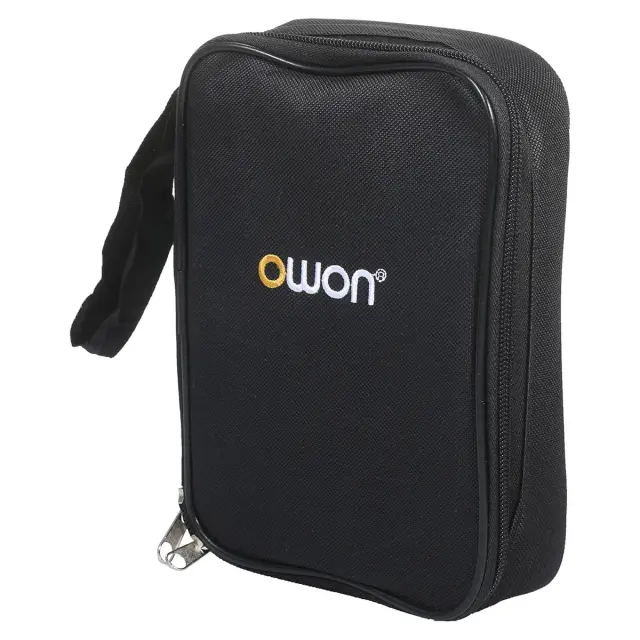

- 9 Сумка
