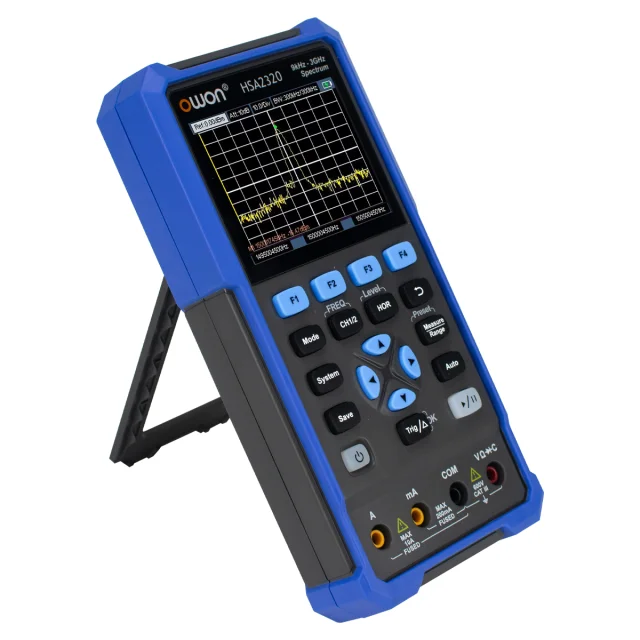

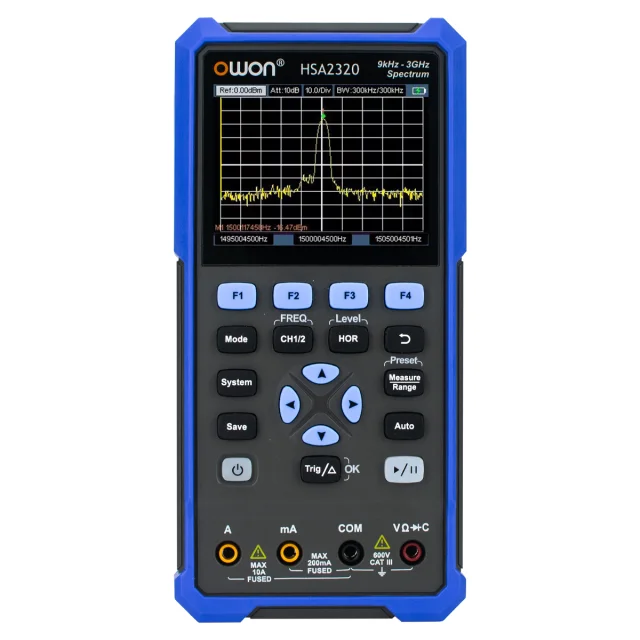

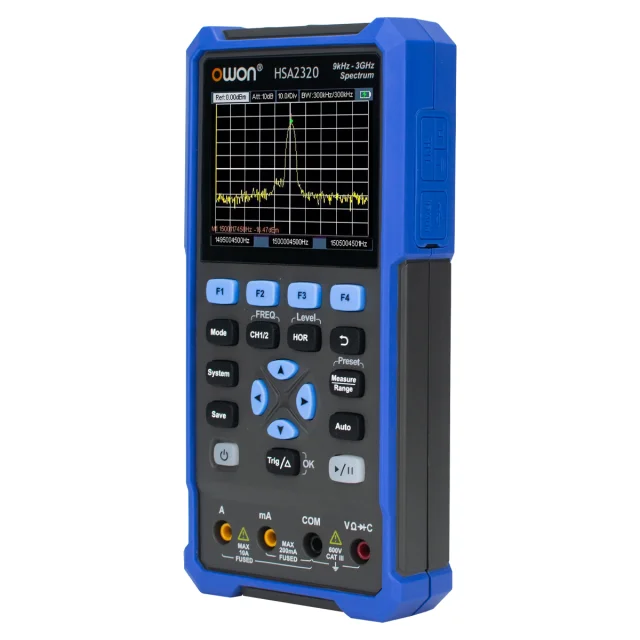

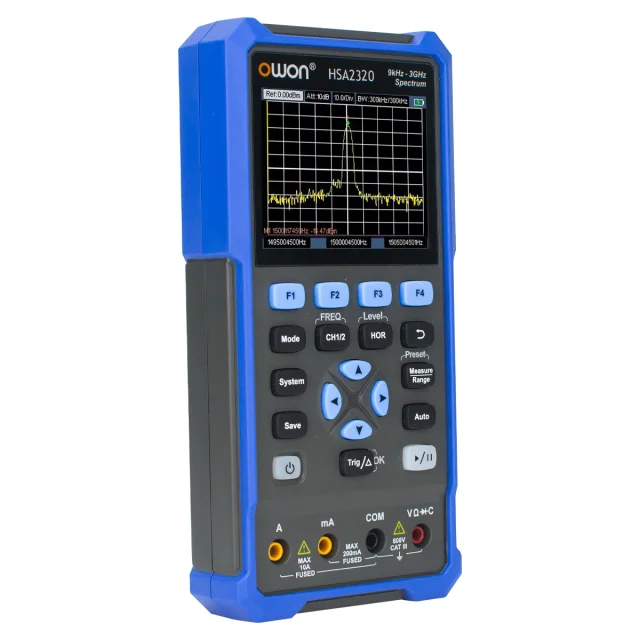

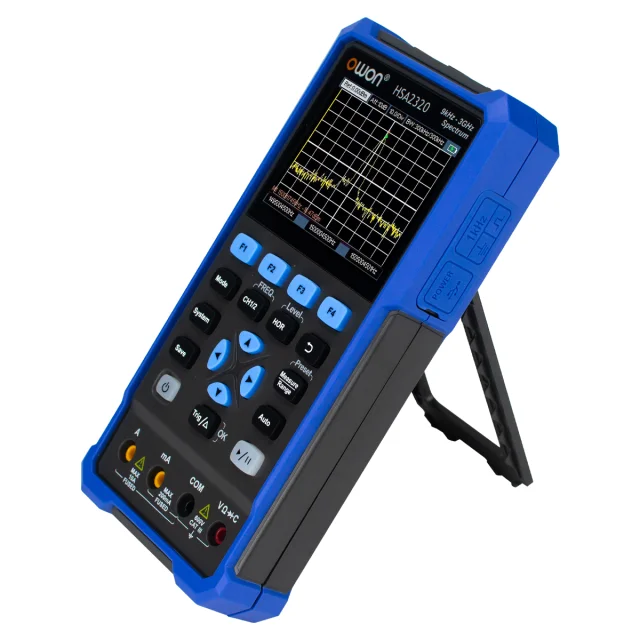

OWON HSA2320 - портативный анализатор спектра

Характеристики

Частотный диапазон:

9 кГц - 3 ГГц

Полоса пропускания:

200 Гц - 850 кГц

Все характеристики

Портативный прибор OWON HSA2320 представляет собой высокопроизводительный измерительный комплекс формата "3...

Перейти к описанию

OWON

По запросу

Нашли дешевле? Сообщите нам!

Способы получения

г.

Описание и характеристики

Портативный анализатор спектра OWON HSA2320

О товаре
Характеристики

Портативный прибор OWON HSA2320 представляет собой высокопроизводительный измерительный комплекс формата "3 в 1", сочетающий портативный анализатор спектра ВЧ-диапазона, двухканальный цифровой осциллограф и прецизионный True RMS мультиметр.

Сочетание трех лабораторных приборов в едином прочном корпусе исключает необходимость транспортировки нескольких громоздких устройств на выездные объекты. Компактное исполнение делает анализатор спектра эффективным решением для мобильных бригад, инженеров по обслуживанию вышек связи и преподавателей радиоэлектронных дисциплин.

Основные технические параметры

Анализатор спектра: диапазон частот от 9 кГц до 3 ГГц, разрешение по частоте от 100 Гц.
Цифровой осциллограф: 2 канала, полоса пропускания 200 МГц, частота дискретизации 1 GSa/s, вертикальное разрешение 8 бит.
Цифровой мультиметр: True RMS, автоматический выбор диапазонов, измерение AC/DC напряжения (до 1000 В), тока (до 10 А), сопротивления и емкости.
Форм-фактор: компактный защищенный портативный корпус для работы в полевых условиях и лабораториях.
Дополнительные функции: курсорные и автоматические измерения, расширенные режимы триггерирования, прозвонка цепи и тест диодов.

Полноценный ВЧ-анализатор спектра до 3,0 ГГц

Главным технологическим преимуществом OWON HSA2320 является интеграция полноценного анализатора радиочастотного спектра в портативный корпус. Диапазон частот от 9 кГц до 3 ГГц с разрешением 100 Гц позволяет проводить быстрый и точный анализ ВЧ-сигналов, поиск источников радиопомех, диагностику антенно-фидерных трактов и проверку беспроводных модулей связи непосредственно на месте проведения работ.

Двухканальный осциллограф 200 МГц и True RMS мультиметр

Осциллографический модуль прибора с полосой пропускания 200 МГц и частотой дискретизации 1 GSa/s в реальном времени гарантирует точный захват быстрых переходных процессов и детальное исследование формы волны цифровых и аналоговых сигналов. Встроенный мультиметр высокого разрешения с автоматическим выбором пределов позволяет безопасно измерять постоянное и переменное напряжение до 1000 В, ток до 10 А, а также проверять емкость, сопротивление и целостность цепей.

Купить анализатор спектра OWON HSA2320, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

	OWON HSA2320
Характеристики осциллографа
Полоса пропускания	200 МГц
Аналоговые каналы	2
Цифровые каналы	нет
Время нарастания	≤ 1,75 нс
Максимальная частота дискретизации	1 Гвыб/с
Максимальная глубина памяти	8 тыс. точек
Максимальная скорость захвата сигнала	10 000 осц/с
Вертикальное разрешение	8 бит
Чувствительность	от 10 мВ/дел до 10 В/дел
Диапазон развертки	от 2 нс/дел до 1000 с/дел
Автоматическое измерение	Period, Frequency, Mean, PK-PK, Max, Min,Amplitude, RMS,Rise Time,Fall Time, +PulseWidth, -PulseWidth
Характеристики мультиметра
Разрядность дисплея	20000
Максимальное входное напряжение	AC: 750 В; DC: 1000 В
Максимальный входной ток	AC: 10 А; DC: 10 А
Переменное напряжение	20 мВ - 750 В
Постоянное напряжение	20 мВ - 1000 В
Переменный ток	20 мА - 10 А
Постоянный ток	20 мА - 10 А
Сопротивление	200 Ом - 100 МОм
Ёмкость	2 нФ - 2 мФ
Проверка диодов	есть
True RMS	есть
Выбор диапазона	автоматический
Характеристики анализатора спектра
Частотный диапазон	9 кГц - 3 ГГц
Разрешение	100 Гц
Пропускная способность
Полоса пропускания	0.2, 1, 3, 10, 30, 100, 300, 600, 850 кГц
Максимальный уровень входного сигнала
Входное напряжение постоянного тока	50 В
Непрерывная мощность сигнала	аттеньюатор = 30 дБ +20 дБм（100 мВ）
Максимальная непрерывная мощность сигнала	+20 дБм（100 мВ
Внутренняя опорная частота
Опорная частота	26 МГц
Точность опорной частоты	± [ (Время с момента последней калибровки * Скорость старения частоты) + Температурная стабильность + Точность начальной калибровки
Точность начальной калибровки	<3 ppm
Температурная стабильность	от 0°C до +50°C, эталонная температура: +25°C <1 ppm
Скорость старения частоты	<2 ppm/год
Средний уровень шума
Параметры	входное затухание — 0 дБ, предусилитель выключен, полоса пропускания — 100 кГц, нормируется к полосе в 1 Гц, +20°C — +30°C
Без предусилителя	от 10 МГц до 1 ГГц; <-120 дБм от 1 ГГц до 2 ГГц; <-120 дБм от 2 ГГц до 3 ГГц; <-115 дБм
С предусилителем	от 10 МГц до 1 ГГц; <-140 дБм от 1 ГГц до 2 ГГц; <-140 дБм от 2 ГГц до 3 ГГц; <-135 дБм
Отображение уровня
Логарифмический уровень	от 0.01 дБ до 99 дБ
Линейный уровень	от 0 до эталонного уровня
Количество точек	301 точка
Количество трасс	1 линия
Единица измерения координат уровня	dBm, dBmV, dBμV, W, V
Прочие характеристики
Тип дисплея	3.5" цветной ЖК-дисплей
Разрешение дисплея	320 x 240 пикселей
Количество цветов	65536 цветов
Контрастность	регулируемая
Питание	аккумулятор 2600 мАч*2 (3.7В, 18650)
Диапазон рабочих температур	от 0°C до +40°C
Диапазон температур хранения	от -20°C до +60°C
Размеры	198 х 96 х 38 мм
Вес	0,6 кг

Полные характеристики

Комплектация

1 Портативный анализатор спектра OWON HSA2320
2 USB-кабель
3 Пассивный пробник, 2 шт.
4 Щупы мультиметра
