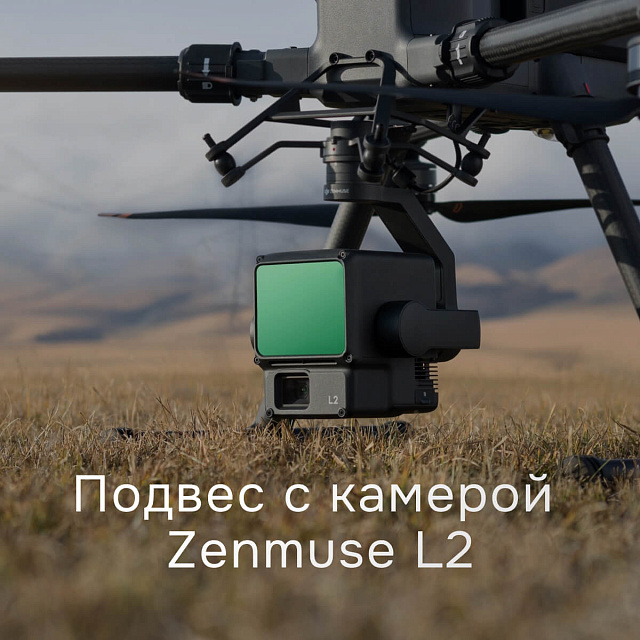

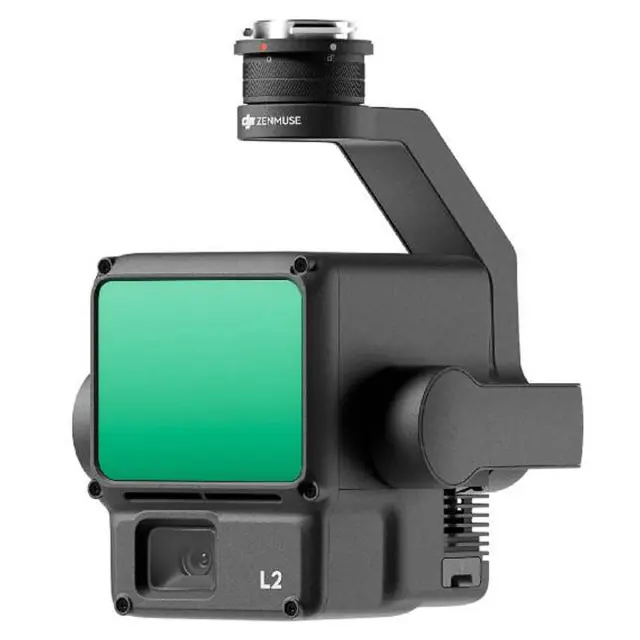

Подвес с камерой DJI Zenmuse L2

Zenmuse L2 объединила в одном корпусе LiDAR, высокоточную систему IMU собственной разработки и картографическую RGB-камеру с CMOS-матрицей размером 4/3. Предоставляемая в ваше распоряжение система обеспечит беспилотным промышленным платформам DJI более точный, эффективный и надежный сбор геопространственных данных. А при работе с приложением DJI Terra система становится готовым решением для сбора трехмерных данных и их высокоточной пост-обработки.

• Высокая точность
• Исключительная эффективность
• Большая глубина проницаемости
• Эффективный диапазон обнаружения
• 5 отражений
• Готовое решение

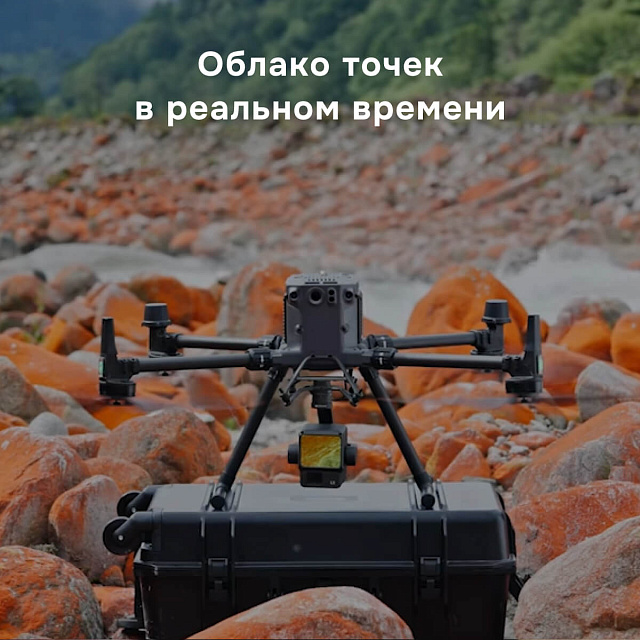

• Облако точек в LiveView
• Обработка в DJI Terra в 1 клик

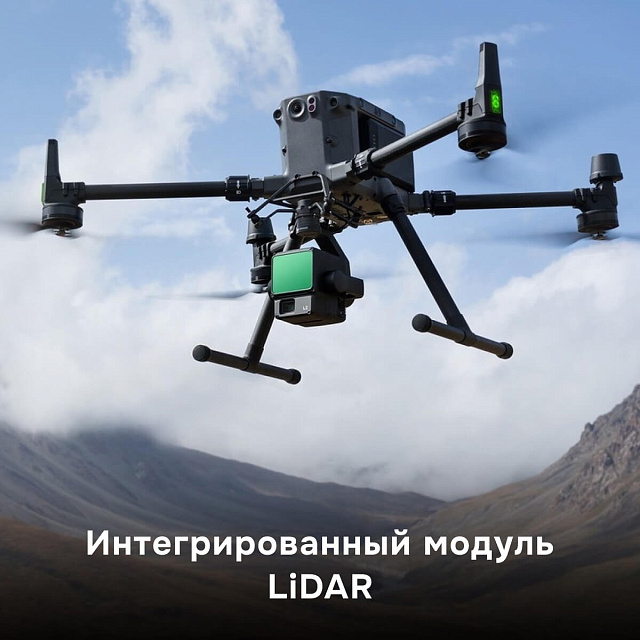

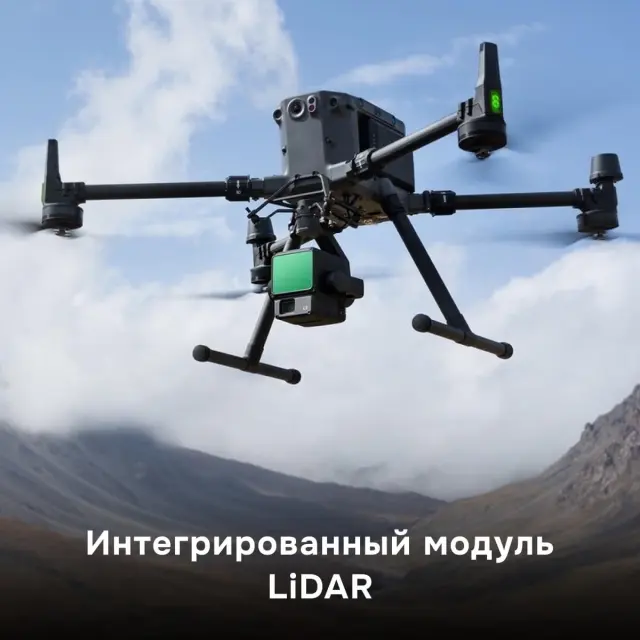

Интегрированный модуль LiDAR

Благодаря мощному аппаратному обеспечению Zenmuse L2 способна выполнить точное сканирование сложных объектов в расширенном диапазоне и с большей скоростью получить облако точек. Во время операций пользователи могут просматривать, воспроизводить и обрабатывать модели облаков точек на в реальном режиме времени прямо на месте проведения полетных миссий. В этом помогут также составленные в DJI Terra отчеты о качестве выполняемых. Такое подход предлагает простое и универсальное решение для повышения общей эффективности, а также получения результатов высокой точности с помощью комплексной пост-обработки.

Высокая точность

Объединение возможностей систем глобального позиционирования и высокоточного инерциального модуля собственной разработки помогает добиться 4-см точности по вертикали и 5-см точности по горизонтали.

Исключительная эффективность

Система готова к работе сразу же после ее включения. Она способна собирать геопространственные и RGB-данные с участка площадью 2,5 кв. км всего за один полет.

Простота эксплуатации

При использовании вместе с промышленным квадрокоптером Matrice 350 RTK и приложением DJI Terra, Zenmuse L2 представляет собой готовое к работе решение, которое просто использовать даже новичкам.

На 30% увеличен диапазон обнаружения

L2 может обнаружить объекты на расстоянии от 250 метров при коэффициенте отражения 10% и 100 клкс[3] и на расстоянии до 450 метров при коэффициенте отражения 50% и 0 клк[3]. Обычная рабочая высота теперь увеличена до 120 метров. Это значительно повысит безопасность эксплуатации и эффективность.

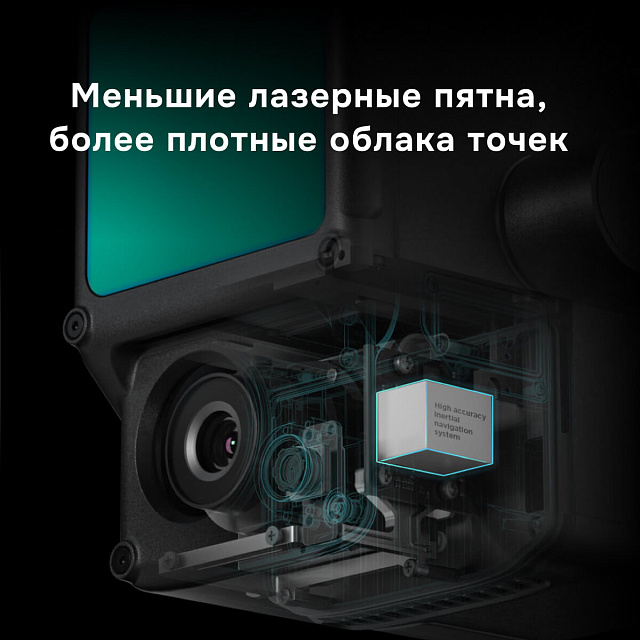

Меньше размер лазерных пятен - плотнее облако точек

Размер лазерного пятна был уменьшен до 4×12 см на 100 м. Это всего лишь 1/5 размера лазерного пятна у камеры Zenmuse L1. Но с пятном меньшего размера Zenmuse L2 не только обнаруживает объекты гораздо меньшего размера, чем предыдущие камеры, но и может проникать в более густую растительность, создавая более точные цифровые модели рельефа (DEM).

Поддержка до 5 отражений

Такой режим полезен при работе в районах с густой растительностью, где Zenmuse L2 сможет фиксировать больше наземной информации, даже если она скрывается под густой листвой.

Эффективная скорость образования облака точек

Как в режиме одиночного, так и в множественном сканирования L2 может достигать максимальной скорости создания облаков точек в 240000 точек в секунду. Это помогает получать больше данных за определенный период времени.

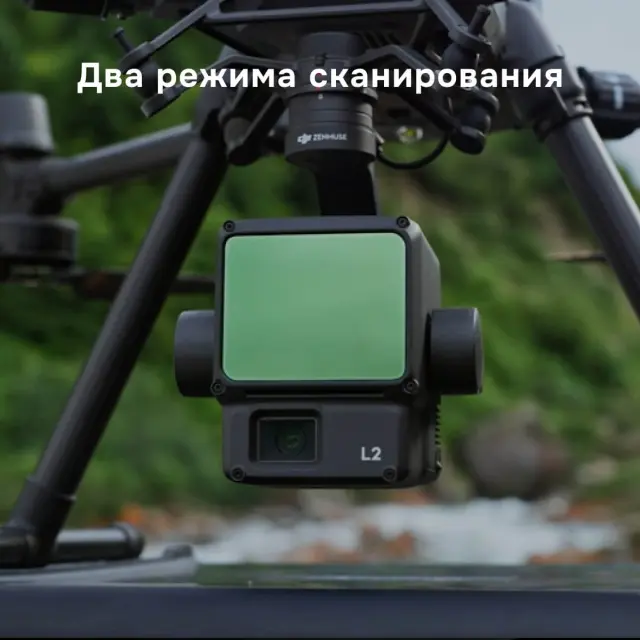

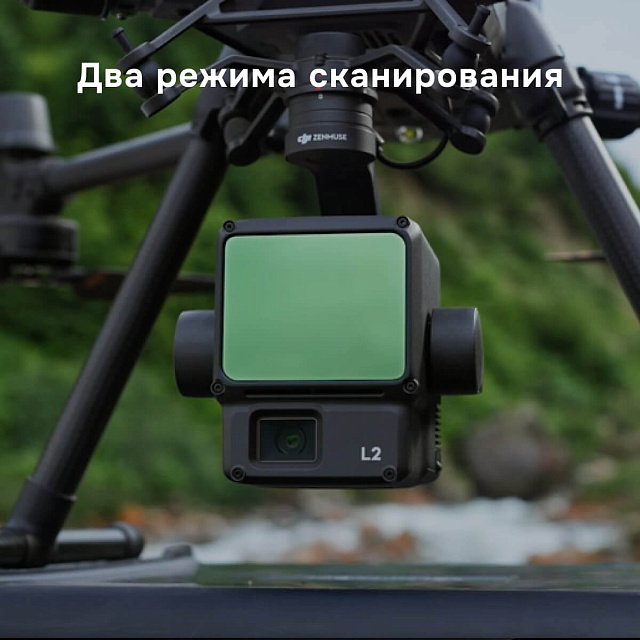

Два режима сканирования

L2 поддерживает два режима сканирования для большей гибкости в работе в зависимости от специфики задач. В режиме повторяющегося сканирования LiDAR Zenmuse L2 может создавать более однородные и точные облака точек, одновременно выполняя задачи высокоточного картографирования. В режиме неповторяющегося сканирования система обеспечивает более глубокое проникновение для получения большего количества структурной информации. Это полезно для проверки линий электропередач, съемок в лесном хозяйстве и в других операциях.

Все компоненты в одном модуле

Конструкция в едином корпусе обеспечивает эффективную скорость передачи данных облака точек до 100%. Вместе с 3-осевым стабилизатором система открывает больше возможностей для съемки.

Повышенная точность

Высокоточная система IMU собственной разработки в сочетании с системой позиционирования RTK дрона для объединения данных во время пост-обработки обеспечивает доступ Zenmuse L2 к высокоточной информации об абсолютном положении, скорости и ориентации. Кроме того, хорошая адаптивность системы IMU к окружающей среде способствует повышенной надежности эксплуатации и точности L2.

Не нужно готовить IMU

Разработчики значительно улучшили производительность системы IMU, поэтому она готова к использовать моментально после включения камеры. А дрон с камерой Zenmuse L2 также готов приступить к выполнению задач сразу же, как только RTK перейдет в статус FIX, обеспечивая более производительную работу в полевых условиях.

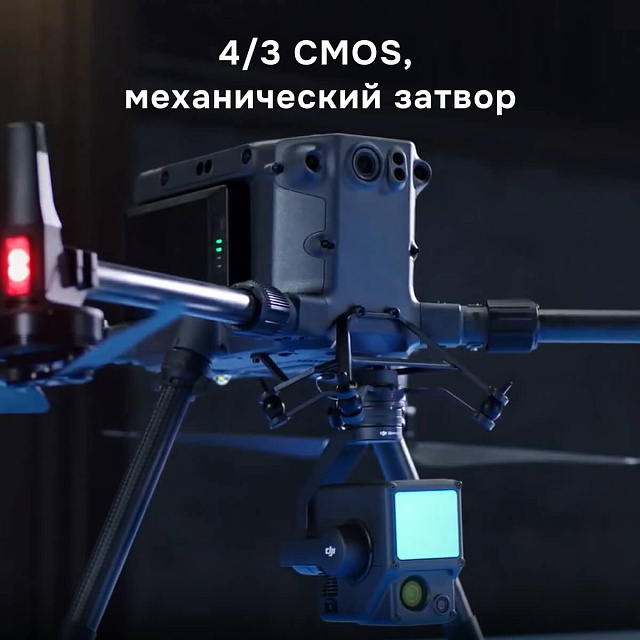

CMOS-матрица размером 4/3 и механический затвор

Размер пикселя увеличили до 3.3 μm, а эффективных пикселей теперь стало 20 Мп. Это привело к значительному улучшению всех аспектов съемки, а также обогатило цветовую детализацию облака точек. Минимальный интервал фото сократили до 0,7 секунд. Максимальное количество срабатываний затвора камеры рассчитано на 200000 раз, что значительно снижает операционные расходы. В том случае, если не нужно собирать облако точек, RGB-камера может просто вести фото- и видеосъемку или же создавать снимки для картографии в видимом свете.
