П6-421 измерительная рупорная антенна 450 МГц — 6 ГГц

Антенны широкополосные измерительные рупорные П6-421, П6-421М предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) – для измерений плотности потока энергии электромагнитного поля, а в комплекте с генераторами сигналов – для возбуждения электромагнитного поля с заданной плотностью потока энергии.

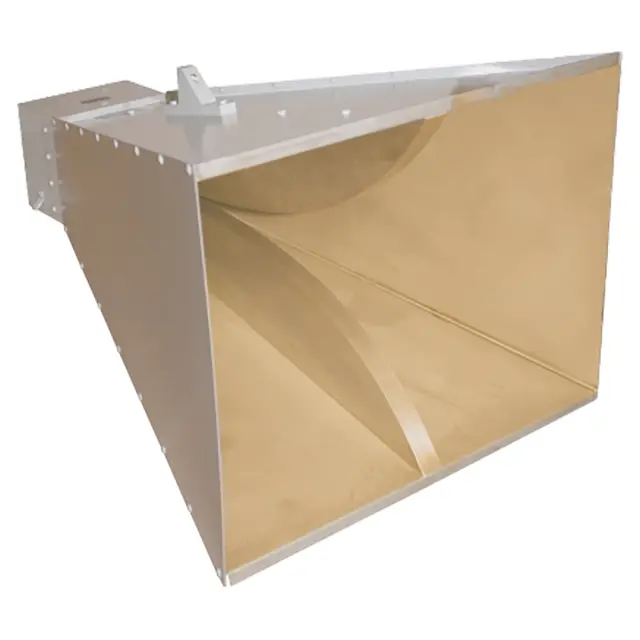

Антенны П6-421, П6-421М состоят из пирамидального рупора. Рупор выполнен на базе Н-образного волновода, в центре которого встроены металлические пластины экспоненциальной формы. Рупор имеет форму усеченной пирамиды с квадратным основанием и вершиной. Антенны П6-421, П6-421М имеют коаксиальный СВЧ выход с волновым сопротивлением 50 Ом N-типа. Антенны П6-421, П6-421М имеют линейную поляризацию. Для крепления на заднем фланце их корпуса предусмотрены 6 отверстий М8. Диапазон рабочих частот антенны 450 МГц — 6 ГГц.

Антенны рекомендованы для метрологических приложений и задач оценки ЭМС и ПЭМИН. Успешно апробирована в составе автоматизированных комплексов измерения параметров материалов.
