Назначение
совместно с измерительными приемными устройствами и генераторами применяются для измерения плотности потока энергии электромагнитного поля, напряжённости электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств,
совместно с генераторами для возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне частот от 1,0 до 100,0 МГц;
рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

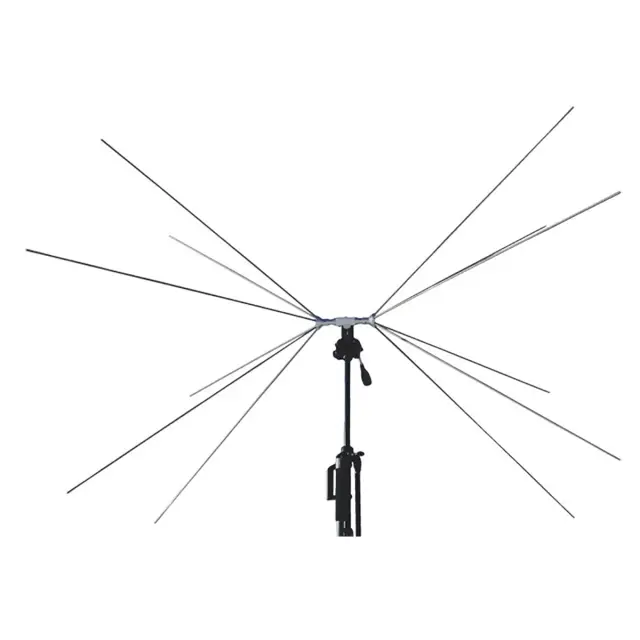

Представляет собой пассивную биконическую антенну. Приёмными (передающими) элементами антенны являются два конических вибратора, диполи которых выполнены из алюминиевого прутка (трубки) диаметром 6 мм, расположенных с равным угловым смещением вокруг оси конусов. Нижняя сторона диполей соединена одна с другой посредством проводящей перемычки, размещенной в плоскости, проходящей через вершины конусов перпендикулярно их оси. Геометрия вибраторов подобрана так, чтобы выровнять волновое сопротивление во всём рабочем диапазоне частот. Вибраторы с помощью резьбового соединения закреплены на Т-образной стойке. В нижней части Т-образной стойки имеется коаксиальный СВЧ — вход с волновым сопротивлением 50 Ом (соединитель SMA (розетка)). Согласование вибраторов с СВЧ — входом осуществляется при помощи согласующего трансформатора, размещённого в корпусе стойки.
Внимание! Не превышайте максимального значения подводимой мощности к антенне в режиме "Передача" – 0,5 Вт.
Для установки антенны можно использовать универсальный фотоштатив, через кронштейн АК-02 из состава поставки, в соответствии с требованиями инструкции по эксплуатации. Антенна поставляется в разобранном виде. Сборка антенны производится без помощи вспомогательного инструмента.
