П6-319М антенна магнитного и электрического поля 9 кГц — 30 МГц

Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319М и П6-319, предназначены для излучения и приема магнитной и электрической составляющих электромагнитного поля.

Описание средства измерений

Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 – 30,000 МГц.

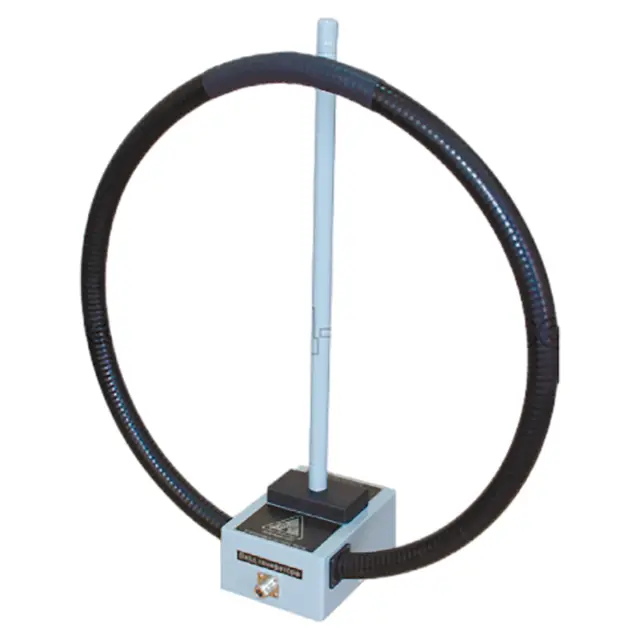

Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы. Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.

Антенны имеют три режима работы:

• "Рамка", подключена антенна магнитного поля;
• "Эквивалент" ("Нагрузка"), подключена нагрузка 50 Ом;
• "Штырь", подключена антенна электрического поля.

Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом – N типа и фильтр подавления синфазных токов. Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером ¼”, а также на диэлектрический штатив ШАД-01.

Рекомендована для:

• аттестации экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН;
• проведения испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА.
