П6-319 антенна магнитного и электрического поля 9 кГц — 30 МГц

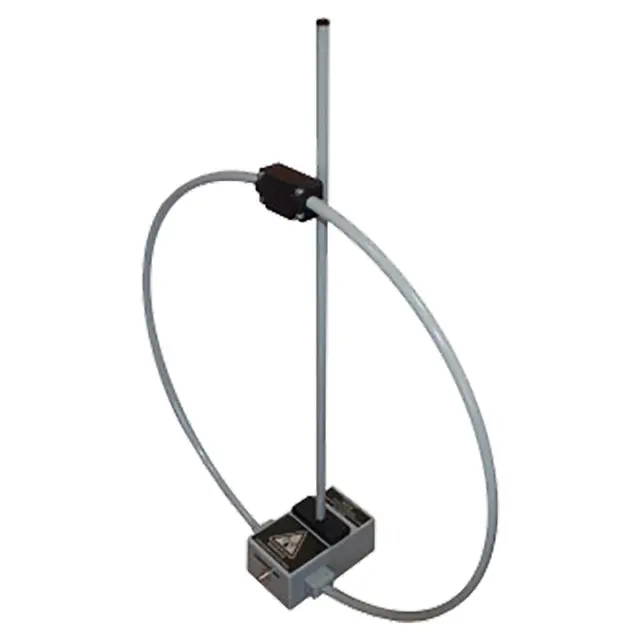

Антенна приемо-передающая магнитного и электрического поля комбинированная П6-319, диапазона частот 9 кГц — 30 МГц.

Антенны приёмо-передающие магнитного и электрического поля комбинированные П6-319 и П6-319М (далее – антенны) предназначены для излучения и приема магнитной и электрической составляющих электромагнитного поля.

Принцип действия антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 – 30,000 МГц.

Конструктивно антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы. Антенны выпускаются в двух модификациях П6-319 и П6-319М, отличающихся коэффициентами калибровки в диапазоне рабочих частот электрических и магнитных полей и габаритными размерами.

Антенны имеют три режима работы:

• "Рамка" — подключена антенна магнитного поля;
• "Эквивалент" ("Нагрузка") — подключена нагрузка 50 Ом;
• "Штырь" — подключена антенна электрического поля.

Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом – N типа и фильтр подавления синфазных токов.

Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером ¼”, а также на диэлектрический штатив ШАД-01.

Рекомендована для:

• аттестации экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН
• проведения испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА
