П6-122М2 логопериодическая антенна 300 МГц — 6 ГГц

Простая и надежная конструкция обеспечивает стабильный Ку по всему диапазону частот. Антенна разработана для эксплуатации в полевых и лабораторных условиях, в том числе в составе измерительных комплексов.

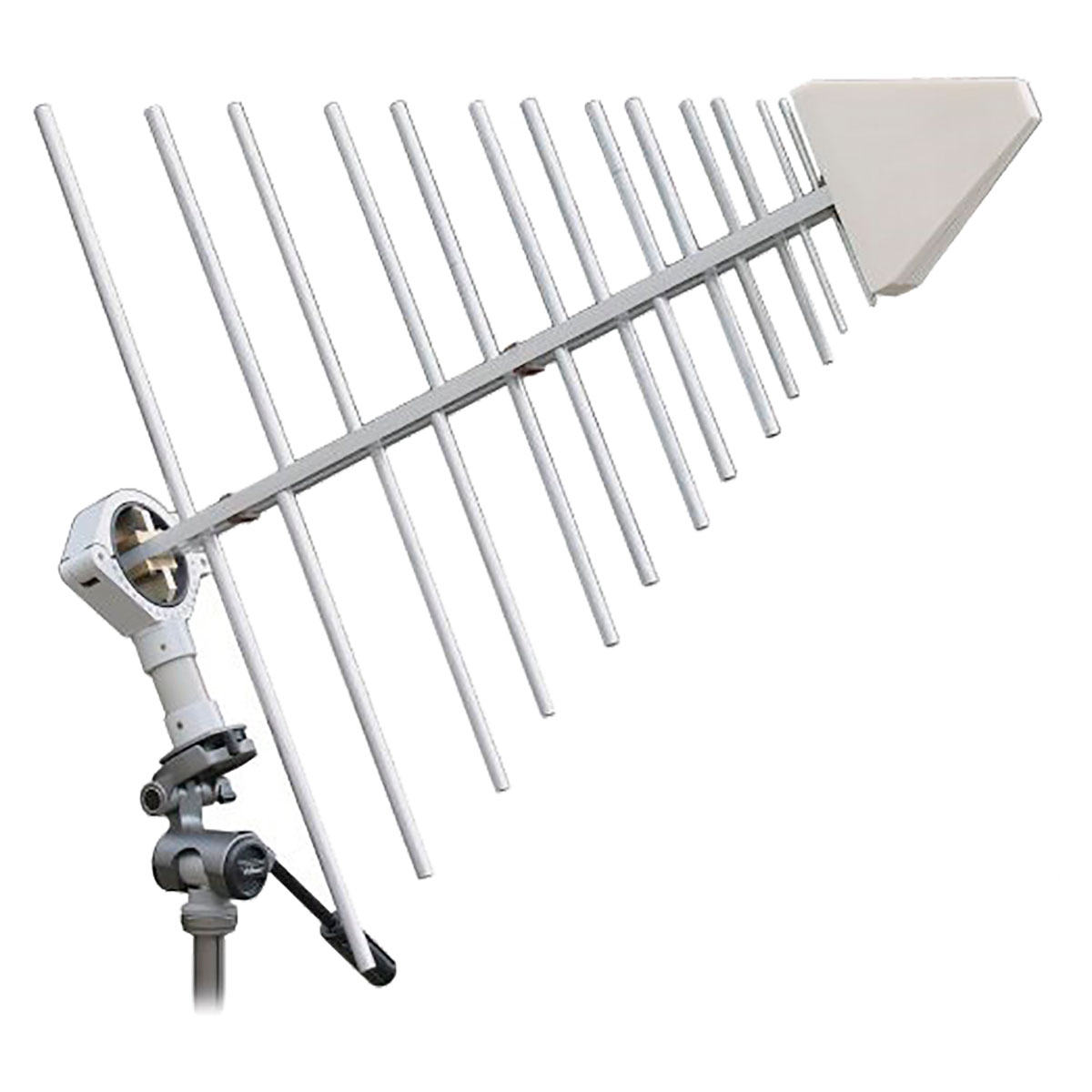

Конструктивно, антенна выполнена в виде продольной решетки вибраторов, питаемой двухпроводной симметричной линией с проводниками квадратного сечения, выполняющих одновременно роль несущей конструкции. Антенна П6-122М2 отличается от П6-122 более развитой решёткой вибраторов, защищённой в передней части пластмассовым кожухом. Длина вибраторов и расстояние между ними изменяются по закону геометрической прогрессии со знаменателем т = 0,88.

Возбуждение двухпроводной линии осуществляется коаксиальным кабелем типа РК-50-2-22, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ — вход с волновым сопротивлением 50 Ом типа SMA (розетка) по ГОСТ РВ 51914-2002.
