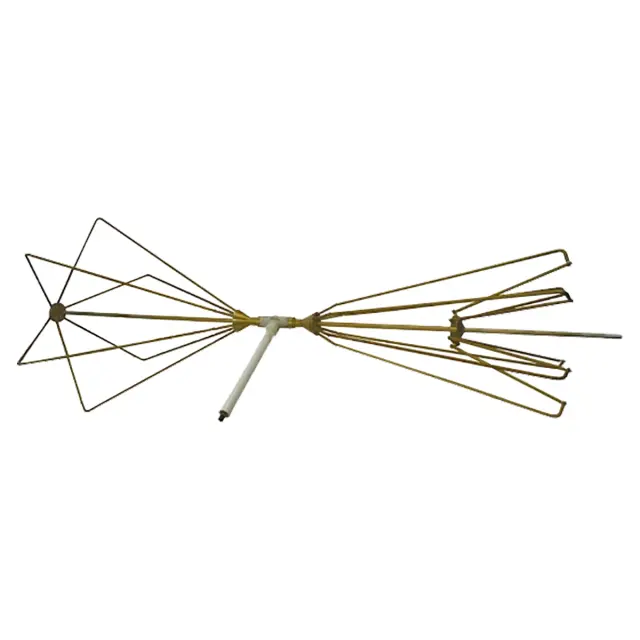

П6-121М1 широкополосная биконическая антенна 30 — 300 МГц

Антенны измерительные дипольные П6-121М1 и П6-121 (далее – антенны) предназначены для измерений характеристик электромагнитных полей в диапазоне частот от 30 до 300 МГц. Совместно с измерительными приемными устройствами и генераторами применяются для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне частот от 30 до 300 МГц. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях в качестве рабочего средства измерений.

Конструктивно, представляют собой пассивные биконические антенны. Приемными элементами антенн являются два конических вибратора, диполи которых выполнены из алюминиевого прутка. Вибраторы по резьбе закреплены на Т-образном узле крепления. Антенны имеют коаксильный СВЧ-вход с волновым сопротивлением 50 Ом типа SMA (розетка) или N типа (по согласованию с Заказчиком). Согласование вибраторов с СВЧ входом осуществляется при помощи согласующего трансформатора, размещенного в корпусе узла крепления.

Антенна изготавливается во влагозащитном исполнении в соответствии со стандартом IP54. Внимание! Нескладные вибраторы! Для транспортирования требуется специальная упаковка. Антенна рекомендуется для стационарной эксплуатации. Боковые вибраторы антенны выкручиваются из основания и складываются вокруг центральной направляющей. Операция не требует спец инструмента и разборка/сборка занимает менее минуты.

Для проведения точных измерений, рекомендуем использовать Диэлектрический штатив ШАД-01.
