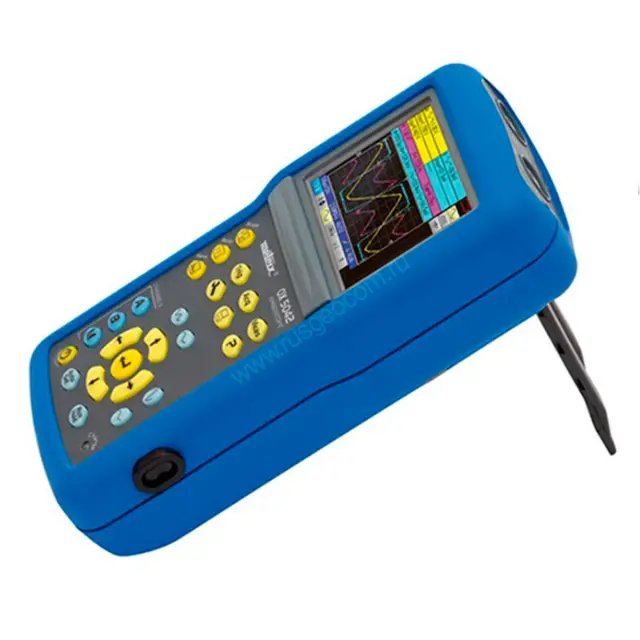

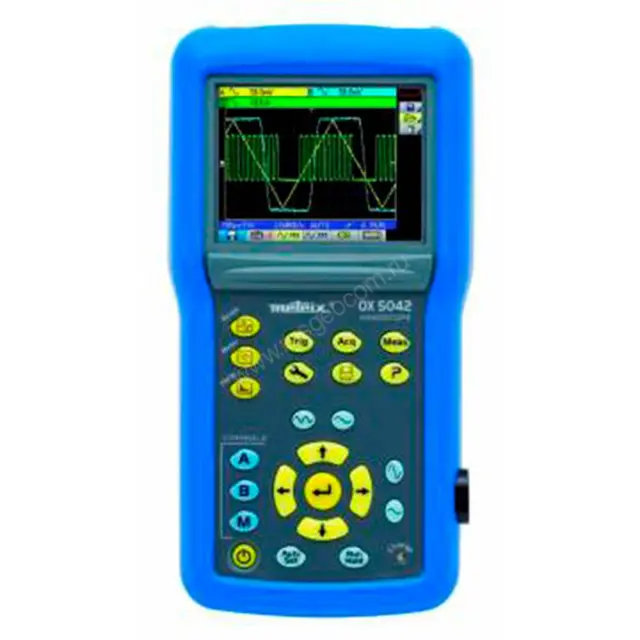

Оциллограф Chauvin Arnoux OX5042-CK
Add a review
Гарантия 1 год
Госреестр 61216-15
Артикул OX5042-CK Код товара 89049
Характеристики
Госреестр:
61216-15
Полоса пропускания:
40 МГц
Количество каналов:
2
Частота выборки:
до 0,5 Гвыб/с
Масса:
1,2 кг
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Оциллограф Chauvin Arnoux OX5042-CK
Технические характеристики
Chauvin Arnoux OX5042-CK
|
|
|---|---|
ИНТЕРФЕЙС ЧЕЛОВЕК-МАШИНА
|
|
Тип дисплея осциллографа
|
3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана
|
Режим просмотра
|
2 500 действительных точек захвата на экране
|
Количество осциллограмм на экране
|
2 обновляемых + 2 образцовых + след памяти или математическое вычисление
|
Команды панели управления
|
Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без “скрытых меню”)
|
Встроенная интерактивная функция HELP
|
11языков: французский, англ., нем., испанский, итальянский, шведский, румынский, русский, финский, польский, датский
|
РЕЖИМ ОСЦИЛЛОГРАФА
|
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
|
|
Полоса пропускания
|
40 MГц
|
Ограничитель полосы частот
|
1,5 MГц, 5 кГц
|
Количество каналов
|
2 полностью изолированных канала
|
Входной импеданс
|
1 MОм ± 0,5%, приблизит. 17 пФ
|
Максимальное входное напряжение
|
600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц
|
Чувствительность по вертикали
|
от 5 мВ до 200 В /дел.
|
КАНАЛ ГОРИЗОНТАЛЬНОЙ РАЗВЕРТКИ
|
|
Скорость развертки (чувствительность по горизонтали)
|
от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление
|
Горизонтальное масштабирование (zoom)
|
коэффициент масштабирования: x 1, x 2, x 5
|
ТРИГГЕР
|
|
Режимы
|
Автоматический, обычный, одиночный и triggered Ro
|
Виды
|
по краю, ширина импульса (20 нс – 20с)
|
Связь
|
AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов
|
Чувствительность
|
меньше или ровно 1,2 делений пик-пик до 40 MГц
|
ЦИФРОВАЯ ПАМЯТЬ
|
|
Максимальная скорость выборки
|
2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов
|
Вертикальное разрешение
|
9 бит
|
Объем памяти
|
2500 точек на канал
|
Пользовательская (оперативная) память
|
2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP)
|
GLITCH режим (аппаратный сбой)
|
длительность > 20 ns – 1 250 Min/Max пар
|
Режимы дисплея
|
режим Envelope (огибающая), Averaging (режим усреднения, коэфф. от 2 до 64) и XY (векторный)
|
ДРУГИЕ ФУНКЦИИ
|
|
Математические функции
|
инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование)
|
Курсорные измерения
|
2 курсора: V, T, dV, dt одновременно –Разрешающая способность 12 бит, 4 –разрядный индикатор
|
Автоматические измерения
|
18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы
|
РЕЖИМ МУЛЬТИМЕТРА
|
|
Общие характеристики
|
2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца) |
Режимы работы
|
абсолютный или относительный режим (absolute, deviation, ref, ref%) –Мониторинг (мгновенные значения, Min, Max, Avg)
|
AC, DC и AC+DCнапряжения
|
Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC –погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот
|
Сопротивление
|
Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи
|
Емкостное сопротивление
|
Диапазоны от 5 нФ до 5 мФ –основная погрешность - 2% от показаний +10 емр
|
Другие измерения
|
Частота, скорость вращения, 3,3 Впроверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком)
|
МОЩНОСТЬ
|
|
Измерения
|
Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока |
РЕЖИМ АНАЛИЗАТОРА ГАРМОНИК
|
|
Многоканальный анализ
|
2 канала, 31порядок, основная частота от 40 Гц до 450 Гц
|
Одновременные измерения
|
среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS)
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
|
Снимки экрана
|
до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе
|
Передача данных на ПК
|
Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK)
|
Источник питания
|
6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин– универсальный сетевой адаптер, изолированный от каналов –Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин
|
Безопасность/Электромагнитная совместимость
|
Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006
|
Механические характеристики
|
Размеры: 214 x 110 x 57 мм – Вес: 1,2 кг с батареями–ударопрочный корпус из эластомера, степень защиты IP54
|
Комплектация
- 1 Щуп (с делителем 1/10, 1000 В) - 1 шт.
- 2 Адаптер BNC/Банан - 1 шт.
- 3 Комплект проводов для мультиметра - 1 шт.
- 4 Зарядное ус-во - 1 шт.
- 5 Комплект батарей 6шт AA

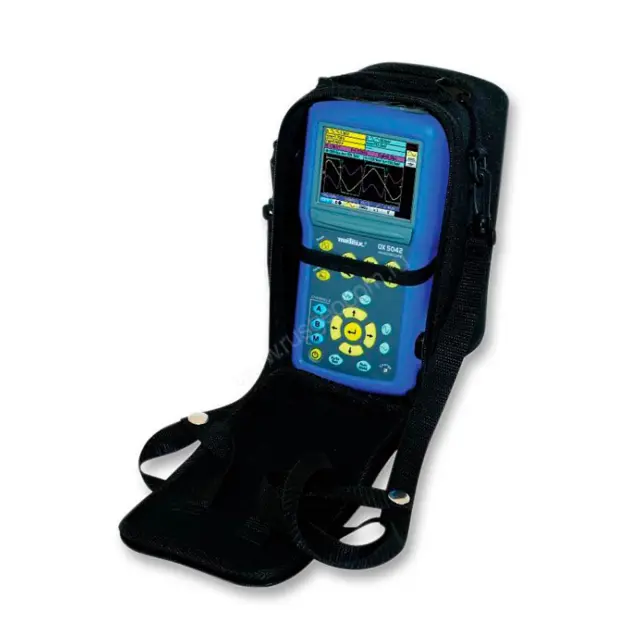

- 6 Сумка для переноски - 1 шт.
- 7 Инструкция по эксплуатации - 1 шт.
