Оцифровщик RIGOL SUA8208 разработан для синхронного захвата и анализа широкополосных сигналов в самых требовательных областях: от радиоастрономии и научных исследований до мониторинга распределенных энергосистем. Главной особенностью модели является сочетание восьми независимых каналов с разрешением 14 бит в компактном корпусе высотой всего 1,5U, что обеспечивает беспрецедентную плотность измерительных портов на единицу стоечного пространства.
Назначение и метрологические возможности
Радиоизмерительный прибор предназначен для приема аналоговых сигналов с последующим прецизионным преобразованием в цифровую форму. Он позволяет визуализировать результаты в реальном времени через веб-интерфейс или сохранять массивы данных во внутреннее хранилище для глубокой постобработки. Благодаря поддержке кольцевого буфера и потоковых режимов, оцифровщик гарантирует надежность захвата данных в непрерывных процессах, исключая потерю важной информации.
Ключевые технические характеристики
- 8 независимых каналов с полосой пропускания от 0 Гц (DC) до 1,5 ГГц.
- Частота дискретизации до 4 Гвыб/с при разрешении по вертикали 14 бит, что обеспечивает высокую точность воспроизведения сложных форм сигналов.
- Сверхточная временная синхронизация: рассинхронизация между каналами внутри одного устройства составляет менее 1 пс, а в комплексах — менее 10 пс.
- Глубина памяти и хранение: до 512 млн точек на каждый канал с возможностью расширения общего объема внутреннего хранилища до 16 ТБ.

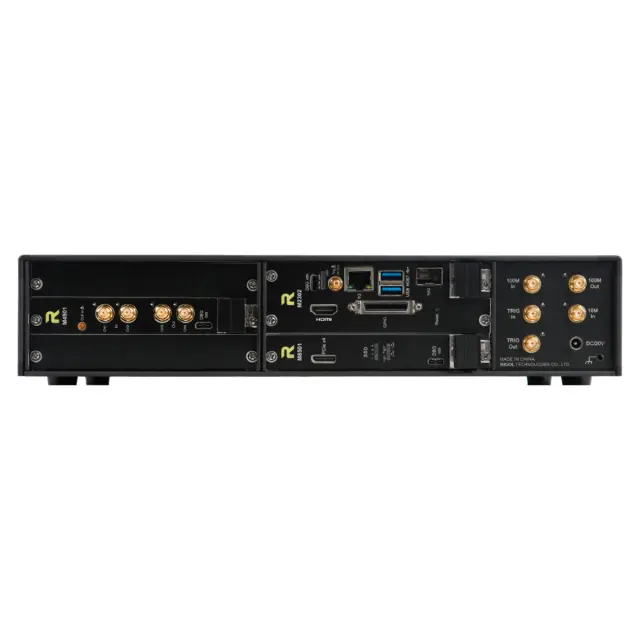

- Высокоскоростные интерфейсы: порт 10G LAN для мгновенной передачи данных в сеть, USB 3.0 и видеовыход HDMI для мониторинга системных параметров.
- Централизованное управление: мощный вычислительный модуль на базе CPU для стабильного контроля периферии и выполнения измерительных сценариев.
Масштабируемость и системная интеграция
Архитектура серии SUA8000 позволяет легко масштабировать измерительный комплекс до 128 каналов в одной стойке. Модель RIGOL SUA8208 поддерживает синхронную работу более чем 100 приборов одновременно, сохраняя высокую долговременную стабильность. Это критически важно для создания систем фазированного сбора данных с распределенных датчиков сверхвысокой частоты, работающих в режиме 24/7.
Программная среда и удаленный доступ

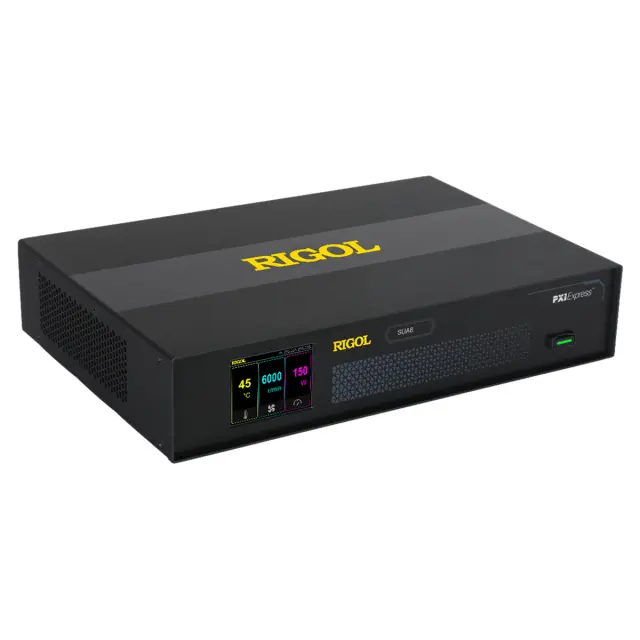

Управление осуществляется через современный графический веб-интерфейс, который значительно упрощает проведение пакетных операций и контроль нескольких распределенных устройств одновременно. Для интеграции в пользовательские системы автоматизации предусмотрен открытый API и драйверы для прямой передачи данных. Передняя панель устройства снабжена дисплеем для оперативного контроля температуры, энергопотребления и состояния системы охлаждения, что гарантирует надежную работу оборудования в любых условиях.
