Оцифровщик RIGOL SUA8204 — это компактное четырехканальное устройство (Digitizer), предназначенное для высокоскоростного преобразования аналоговых сигналов в цифровую форму. Модель входит в инновационную серию SUA8000 и отличается исключительной фазовой стабильностью, что делает её идеальным инструментом для задач, требующих синхронного сбора данных: от радиоастрономии и научных исследований до мониторинга автомобильной электроники. Благодаря форм-фактору 1,5U, прибор обеспечивает высочайшую плотность каналов при минимальных габаритах.
Назначение и функциональные возможности
Радиоизмерительный прибор разработано для приема и оцифровки широкополосных сигналов с возможностью их последующей визуализации в графическом интерфейсе или сохранения в виде массивов данных для глубокого анализа. Он поддерживает работу в режиме кольцевого буфера и потоковой передачи данных, что гарантирует непрерывность захвата в критически важных процессах. Прибор позволяет создавать масштабируемые измерительные комплексы, объединяя до 128 каналов в одной стойке.
Ключевые технические характеристики
- Четыре независимых канала с полосой пропускания от 0 Гц (DC) до 1,5 ГГц.
- Частота дискретизации до 4 Гвыб/с при разрешении по вертикали 14 бит, что обеспечивает высокую верность воспроизведения формы сигнала.
- Сверхточная синхронизация: задержка между каналами внутри устройства составляет менее 1 пс, а при объединении нескольких приборов в сеть — менее 10 пс.
- Глубина памяти: до 1 млрд точек на каждый канал с возможностью расширения внутреннего хранилища до 16 ТБ.

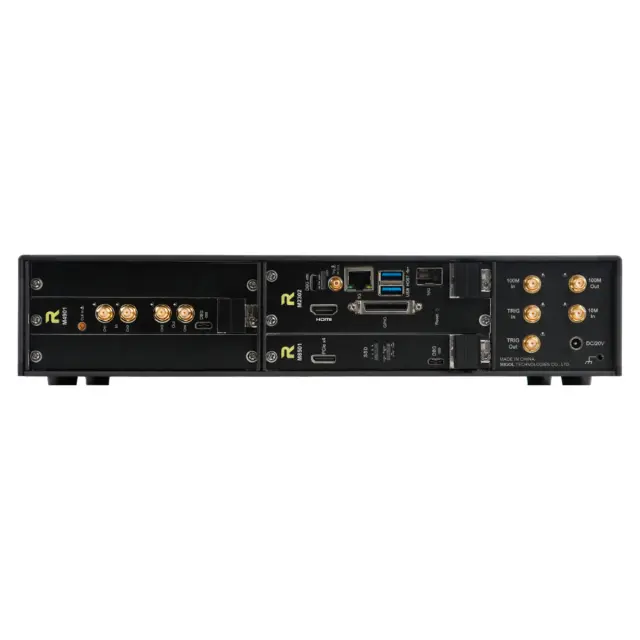

- Коммуникационные интерфейсы: 10G LAN для скоростной передачи данных, USB 3.0, Gigabit Ethernet и видеовыход HDMI.
- Централизованное управление: модуль на базе высокопроизводительного CPU для точного контроля периферии и вычислительных задач.
Архитектура и программное обеспечение
RIGOL SUA8204 использует логичную систему кодирования: индекс "2" в названии указывает на специализацию устройства как оцифровщика. Управление осуществляется через современный веб-интерфейс, который позволяет удаленно контролировать распределенные массивы приборов. Для интеграции в программные комплексы пользователя предусмотрен открытый API и драйверы для прямой передачи данных.
Надежность и масштабируемость

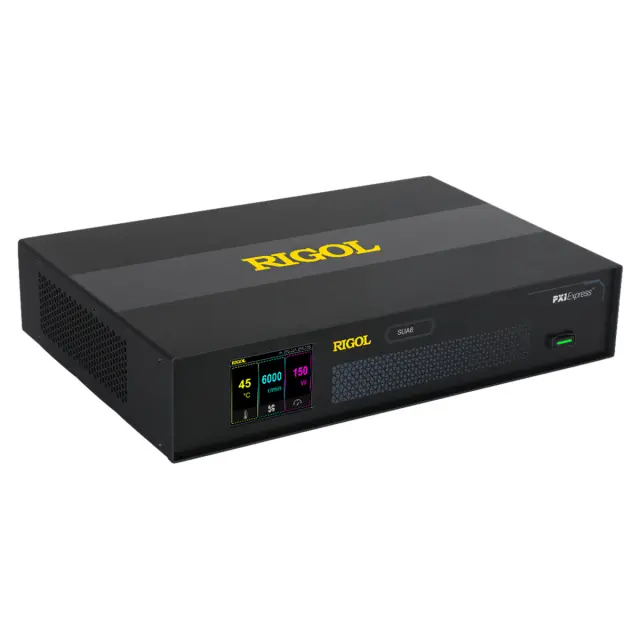

Конструкция рассчитана на эксплуатацию в режиме 24/7. Передняя панель оснащена информативным дисплеем для мониторинга критических параметров: температуры корпуса, скорости вращения вентиляторов и энергопотребления. Высокая временная стабильность позволяет синхронизировать работу более чем 100 приборов одновременно, что необходимо для создания крупных систем сбора данных с датчиков сверхвысокой частоты.
