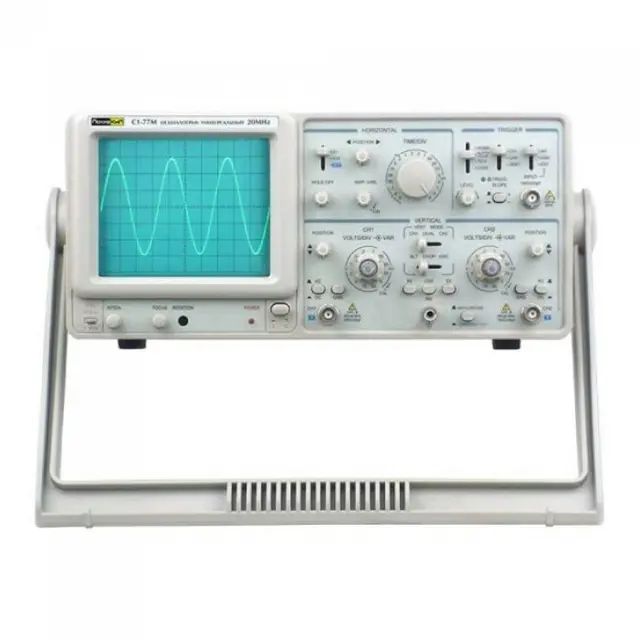

ПрофКиП С1-77М осциллограф универсальный
Add a review
Гарантия 1 год
Артикул 120955 Код товара 120955
122 516 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
ПрофКиП С1-77М осциллограф универсальный
Технические характеристики
ПрофКиП С1-77М | |
|---|---|
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 2 см) |
Ускоряющее напряжение |
2 кВ |
Канал вертикального отклонения |
|
Чувствительность |
х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5) |
Полоса пропускания (-3 дБ) х1 |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
Полоса пропускания (-3 дБ) х5 |
0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
Время нарастания |
х1: ≤ 17.5 нс х5: ≤ 50 нс |
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел ~ 50 мс /дел при масштабировании |
Точность |
±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Линейность развертки |
±5% ±10% при масштабировании |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
"+" или "-" |
Чувствительность (5 Гц … 10 МГц) |
1 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) |
Чувствительность (10 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Режим X-Y |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
Частотный диапазон X-входа |
500 кГц |
Сдвиг фазы |
≤3° (50 кГц) |
Выходной сигнал |
|
Выход сигнала канала 1 |
|
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Выходное напряжение |
2 Впик-пик ±2% |
Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
Габаритные размеры | 310 х 145 х 450 мм |
Вес | 8 кг |
Комплектация
- 1 Осциллограф универсальный ПрофКиП С1-77М
- 2 Делитель - 2 шт
- 3 Кабель питания
- 4 Руководство по эксплуатации
