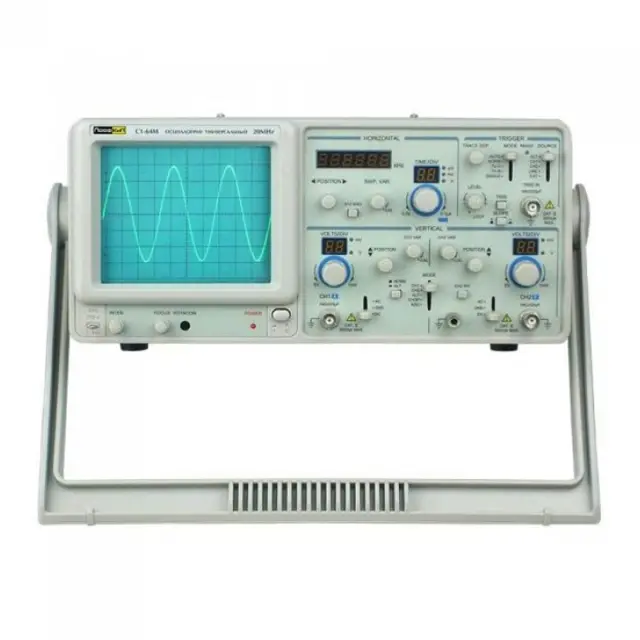

ПрофКиП С1-64М осциллограф универсальный
Оставить отзыв
Гарантия 1 год
Артикул 120954 Код товара 120954
Под заказ
113 714 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 120954
ПрофКиП С1-64М осциллограф универсальный
113 714 ₽
Технические характеристики ПрофКиП С1-64М осциллограф универсальный
| ПрофКиП С1-64М | |
|---|---|
|
Электронно-лучевая трубка (ЭЛТ) |
|
|
Тип |
прямоугольный, 6 дюймов |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
|
Ускоряющее напряжение |
2 кВ |
|
Интенсивность и фокусировка |
непрерывно регулируемые на передней панели |
|
Ротация луча |
регулируется на передней панели |
|
Канал вертикального отклонения |
|
|
Чувствительность |
1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) |
|
Регулировка коэффициента |
≥ 2.5:1 |
|
Полоса пропускания (-3 дБ) х1 |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
|
Время нарастания |
≤ 17.5 нс |
|
Входной импеданс |
~ 1 МОм ±3% /25 пФ ±5 пФ |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Максимальное входное напряжение |
400 В при 1 кГц |
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел |
|
Точность |
±3% ±5% при масштабировании |
|
Регулировка коэффициента |
≥ 2.5:1 |
|
Масштабирование развертки |
х 10 |
|
Синхронизация |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
|
Полярность синхронизации |
"+" или "-" |
|
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
|
Внешний вход синхронизации |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
300 В при 1 кГц |
|
Частотомер |
|
|
Разрядность |
6-разрядный |
|
Точность |
1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 20 МГц) |
|
Чувствительность |
так же, как у системы запуска |
|
Режим X-Y |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) |
|
Частотный диапазон X-входа |
500 кГц |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
Ось Z |
|
|
Чувствительность |
5 Впик-пик |
|
Полярность |
отрицательная |
|
Входной импеданс |
47 кОм |
|
Используемый частотный диапазон |
~ 2 МГц |
|
Максимальное входное напряжение |
30 В при 1 кГц |
|
Калибратор |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц |
|
Выходное напряжение |
2 Впик-пик ±2% |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплектация
- 1 Осциллограф универсальный ПрофКиП С1-64М
- 2 Делитель - 2 шт
- 3 Кабель питания
- 4 Руководство по эксплуатации
