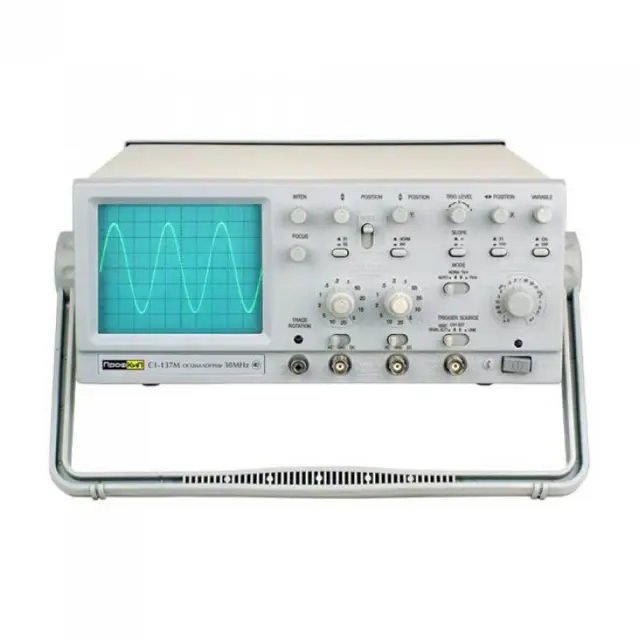

ПрофКиП С1-137М осциллограф универсальный
Add a review
Гарантия 1 год
Госреестр 41754-09
Артикул 120938 Код товара 120938
Характеристики
Госреестр:
41754-09
Полоса пропускания:
0 МГц … 30 МГц
Количество каналов:
2
218 536 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
ПрофКиП С1-137М осциллограф универсальный
Технические характеристики
ПрофКиП С1-137М | |
|---|---|
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение |
2 кВ |
Интенсивность и фокусировка |
непрерывно регулируемые на передней панели |
Ротация луча |
регулируется на передней панели |
Канал вертикального отклонения |
|
Чувствительность |
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов, шаг 1-2-5) х5: 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1)) |
Регулировка коэффициента |
≥ 2.5:1 |
Полоса пропускания (-3 дБ) х1 |
0 МГц … 30 МГц (открытый вход) 10 Гц … 30 МГц (закрытый вход) |
Время нарастания |
≤ 12 нс |
Входной импеданс |
~ 1 МОм ±3% /30 пФ ±5 пФ |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Максимальное входное напряжение |
400 В при 1 кГц |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Выходной сигнал канала 1 (CH1) |
25 мВ /дел, 50 Ом 20 Гц … 10 МГц (-3 дБ) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.2 с /дел (19 диапазонов, шаг 1-2-5) |
Точность |
±3% ±5% при масштабировании |
Регулировка коэффициента |
≥ 2.5:1 |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
Источник синхронизации |
канал 1 + канал 2 (VERT), канал 1 (CH1), внешний (EXT), сеть (LINE) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
"+" или "-" |
Чувствительность (10 Гц … 10 МГц) |
0.5 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Чувствительность (10 МГц … 20 МГц) |
1.5 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Чувствительность (20 МГц … 30 МГц) |
1.5 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В |
Режим X-Y |
|
Вход |
ось X: CH1 ось Y: CH2 |
Чувствительность |
5 мВ /дел … 20 В /дел ±5% 1 мВ /дел … 2 мВ /дел ±5% (только канал 1 (CH1)) |
Частотный диапазон X-входа |
1 МГц |
Сдвиг фазы |
≤3° (50 кГц) |
Ось Z |
|
Чувствительность |
5 Впик-пик |
Полярность |
отрицательная |
Входной импеданс |
20 кОм … 30 кОм |
Используемый частотный диапазон |
~ 2 МГц |
Максимальное входное напряжение |
30 В при 1 кГц |
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Выходное напряжение |
0.5 Впик-пик ±2% |
Питание | 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц |
Габаритные размеры | 316 х 132 х 410 мм |
Вес | 7.8 кг |
Комплектация
- 1 Осциллограф универсальный ПрофКиП С1-137М
- 2 Делитель - 2 шт
- 3 Кабель питания
- 4 Руководство по эксплуатации
