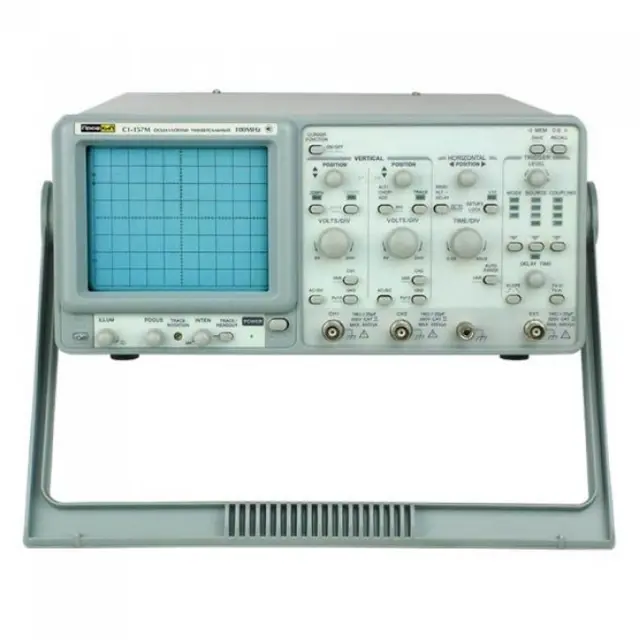

ПрофКиП С1-157М осциллограф универсальный
Оставить отзыв
Гарантия 1 год
Госреестр 41754-09
Артикул 120948 Код товара 120948
Характеристики
Госреестр:
41754-09
Полоса пропускания:
0 МГц … 100 МГц
Количество каналов:
2
Под заказ
281 250 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 120948
ПрофКиП С1-157М осциллограф универсальный
281 250 ₽
Технические характеристики ПрофКиП С1-157М осциллограф универсальный
| ПрофКиП С1-157М | |||
|---|---|---|---|
|
Электронно-лучевая трубка (ЭЛТ) |
|||
|
Тип |
прямоугольный, 6 дюймов |
||
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
||
|
Ускоряющее напряжение |
16 кВ |
||
|
Яркость |
непрерывно регулируемая на передней панели |
||
|
Z-вход |
|||
|
Чувствительность |
5 В |
||
|
Максимальное входное напряжение |
30 В при 1 кГц |
||
|
Полоса пропускания |
5 МГц |
||
|
Канал вертикального отклонения |
|||
|
Чувствительность |
2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5) |
||
|
Полоса пропускания (-3 дБ) |
0 МГц … 100 МГц 0 МГц … 20 МГц (при 2 мВ /дел) |
||
|
Время нарастания |
3.5 нс 17.5 нс (при 2 мВ /дел) |
||
|
Максимальное входное напряжение |
400 В при 1 кГц |
||
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
||
|
Входной импеданс |
1 МОм ±2% /25 пФ |
||
|
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
||
|
Канал горизонтального отклонения |
|||
|
Режим работы |
основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B)) |
||
|
Коэффициент развертки А (MAIN) |
50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL) |
||
|
Коэффициент развертки B (DELAY) |
50 нс /дел … 50 мс /дел |
||
|
Время задержки |
1 мкс … 5 с |
||
|
Дрожание задержки |
1:20000 |
||
|
Синхронизация |
|||
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
||
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT) |
||
|
Вход усилителя |
закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR) |
||
|
Полярность синхронизации |
"+" или "-" или полярность ТВ-синхронизации |
||
|
ТВ-синхронизация |
ТВ-строки (TV-H), ТВ-кадры (TV-V) |
||
|
Чувствительность синхронизации |
|||
|
Режим работы |
Частота |
INT |
EXT |
|
AUTO |
10 Гц … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
|
NORM |
DC … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
|
TV |
синхросигнал |
1 дел |
200 мВпик-пик |
|
Внешний вход синхронизации |
|||
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
||
|
Максимальное входное напряжение |
300 В при 1 кГц |
||
|
Режим X-Y |
|||
|
Режим работы |
ось X: CH1, CH2, EXT ось Y: CH1, CH2, CH1 + CH2 |
||
|
Чувствительность |
2 мВ /дел … 5 В /дел ±3% EXT: 0.1 В /дел ±5% |
||
|
Частотный диапазон X-входа |
500 кГц |
||
|
Сдвиг фазы |
≤3° (50 кГц) |
||
|
Чувствительность выходного сигнала |
|||
|
Напряжение |
примерно 25 мВ на 50 Ом |
||
|
Частотный отклик |
~ 10 МГц |
||
|
Курсорные измерения |
|||
|
Курсорные измерения |
ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ |
||
|
Разрешение |
1 /100 дел |
||
|
Эффективный диапазон |
±3 дел (по вертикали) ±4 дел (по горизонтали) |
||
|
Настройка индикации |
по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9 |
||
|
Специальные функции |
|||
|
ВРЕМЯ /ДЕЛ авто диапазон |
установлен |
||
|
Панель установки "сохранение /воспроизведение" |
10 настроек |
||
|
Панель установки фиксации |
установлен |
||
|
Калибратор |
|||
|
Форма сигнала |
положительный меандр |
||
|
Частота |
1 кГц |
||
|
Выходное напряжение |
2 Впик-пик ±2% |
||
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц | ||
| Габаритные размеры | 310 х 150 х 455 мм | ||
| Вес | 9 кг | ||
Комплектация
- 1 Осциллограф универсальный ПрофКиП С1-157М
- 2 Делитель - 2 шт
- 3 Кабель питания
- 4 Руководство по эксплуатации
