Основные характеристики
Артикул:
MSO73304DX
Гарантия:
1 год
Полоса пропускания:
33 ГГц
Количество каналов:
4
Частота выборки:
до 100 Гвыб/с
Масса:
6,7 кг
Уникальные возможности осциллографа MSO73304DX в сочетании с исключительными характеристиками захвата и...
Цена с НДС
По запросу
Под заказ
Rusgeocom
Description
Specifications
Equipment
Documents
Reviews

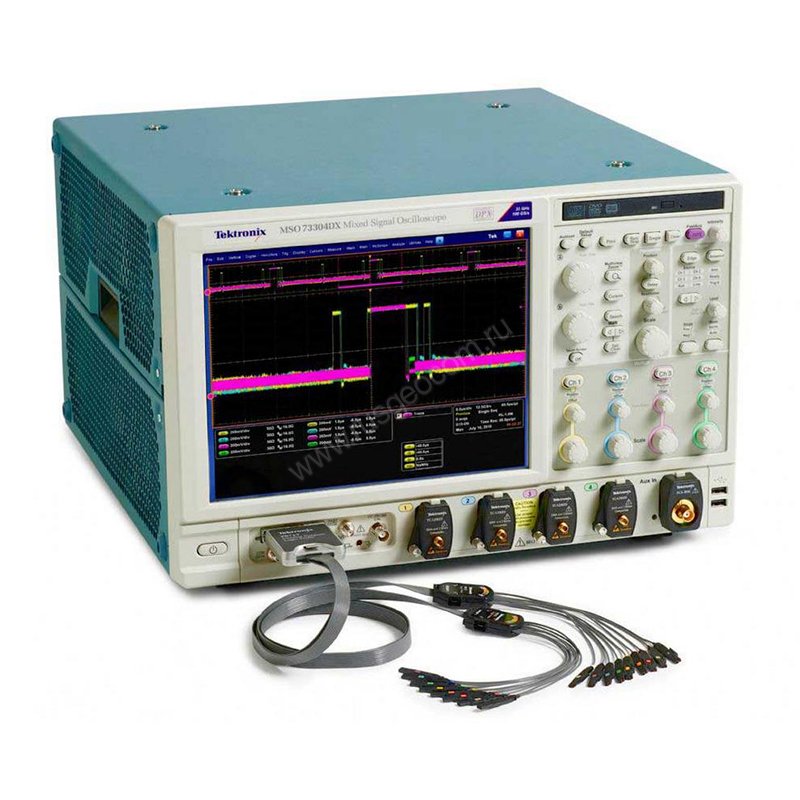

Уникальные возможности осциллографа MSO73304DX в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.
- Аналоговая полоса пропускания до 33 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами
- Истинная полоса пропускания в режиме реального времени по двум аналоговым каналам 33 ГГц
- Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени
- 100 Гвыб./с по двум каналам
- По всем четырем каналам одновременно:
- Полоса пропускания до 23 ГГц
- Частота дискретизации в режиме реального времени до 50 Гвыб./с
- Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации
- Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал
- 16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем
- Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника
- Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных
- Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования.
- Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
- Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
- Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
- Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
- Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
- P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
- 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)
