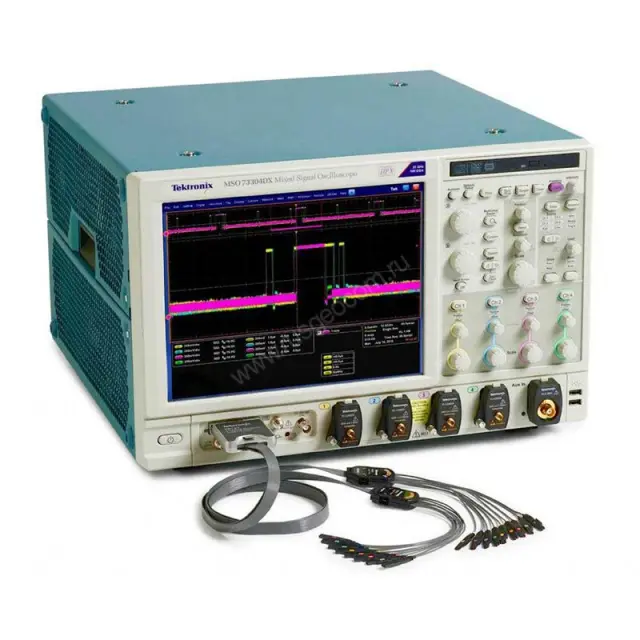

Осциллограф Tektronix MSO72304DX

Add a review

Гарантия 1 год

Артикул MSO72304DX Код товара 85945

Характеристики

Полоса пропускания:

23 ГГц

Количество каналов:

Частота выборки:

до 100 Гвыб/с

Масса:

6,7 кг

Все характеристики Tektronix

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 85945

Осциллограф Tektronix MSO72304DX

Аналоговая полоса пропускания до 23 ГГц и время нарастания 17 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами
Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени
- 100 Гвыб./с по двум каналам
По всем четырем каналам одновременно:
- Полоса пропускания до 23 ГГц
- Частота дискретизации в режиме реального времени до 50 Гвыб./с
- Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации
- Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал
16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем
Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника
Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных
Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования

Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)

Технические характеристики Осциллограф Tektronix MSO72304DX

	MSO72304DX
Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	23 ГГц
Сопротивление входа	1 мОм
Сопротивление 2 входа	50 Ом
Максимальная частота дискретизации	50 ГГц
Максимальный объем памяти	50 \| Опция -
АЦП (бит)	8
Логические каналы	16
Особенности	Чувствительность 1мВ/дел. Скорость обновления экрана до 250.000 осц./сек. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Опция - анализатор протоколов. Опция - измерение и анализ источников питания. Интерфейс подключения пробников TekVPI. Вывод данных на печать. Выход для внешнего монитора. Анализ смешанных сигналов.
Интерфейс	USB \| LAN \| Опция - GPIB
Дисплей	TFT, 26,4, 1024х768, cенсорный
Масса (кг)	6,7

Комплектация

1 Антистатический браслет
2 Кабель питания
3 Клавиатура
4 Методика верификации параметров в формате pdf
5 Мышь
6 Передняя крышка
7 Переходник с TekConnect на BNC
8 Переходник с TekConnect на разъем 2,92 мм
9 Руководство пользователя
10 Руководство программиста GPIB (на жестком диске прибора)
11 Сертификат калибровки
12 Соответствие требованиям Z 540-1 и ISO9001
13 Сумка для принадлежностей
14 Цифровой осциллограф MSO72304DX

Документация

pdf

Техническое описание
