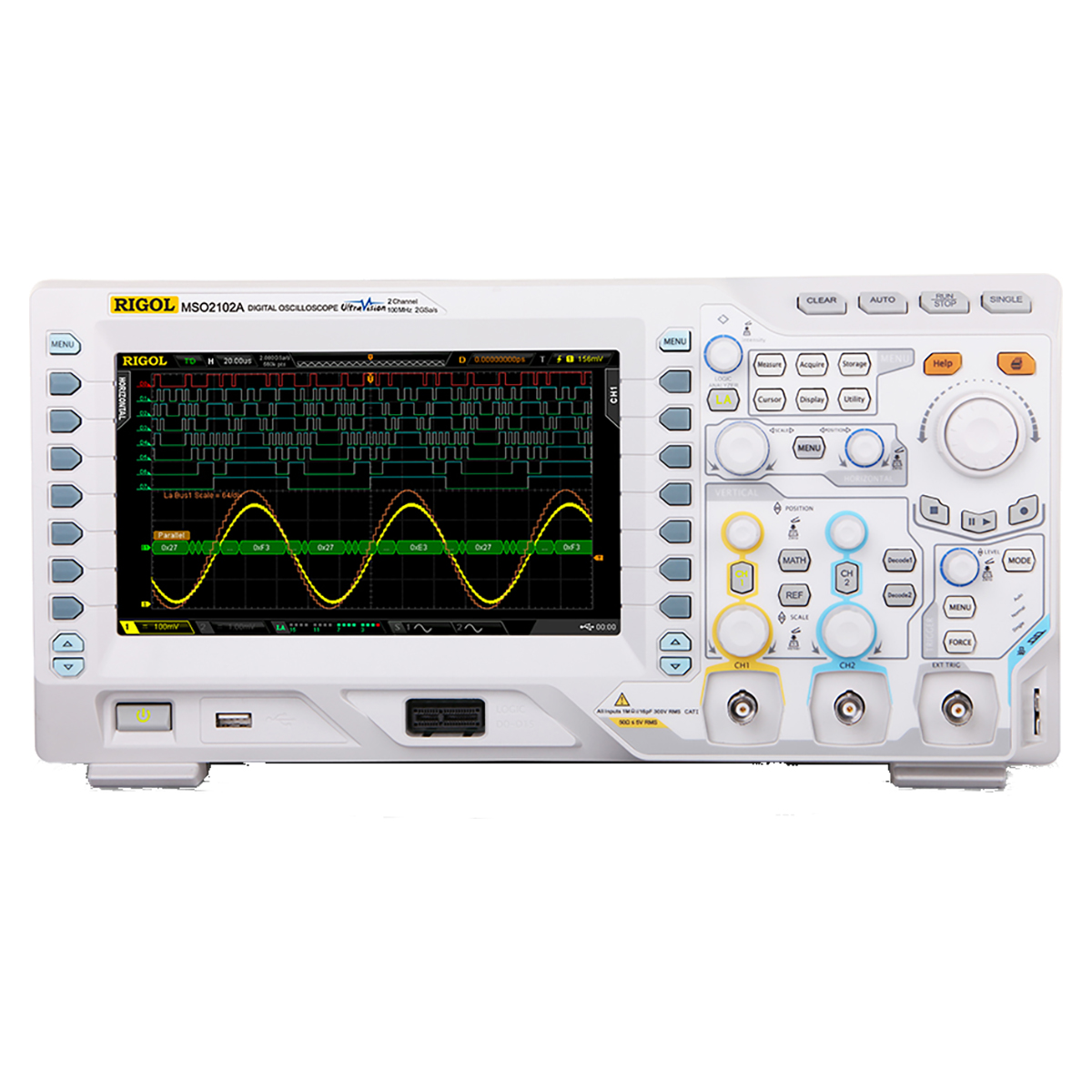

Осциллограф RIGOL MSO2102A
Осциллограф Rigol MSO2102A обладает оптимальным соотношением между функциональностью для решения широкого круга измерительных задач и ценой. Модель является востребованной для лабораторного, исследовательского и производственного применения. Наряду с двумя аналоговыми каналами с полосой пропускания 100 МГц и отдельной линией для синхронизации, прибор снабжен логическим анализатором с 16 входами, за счет чего подходит для работы с сигналами смешанного типа и может использоваться для отладки комбинированных устройств с логическими функциями.
Функциональные возможности
Аппаратная платформа UltraVision, на основе которой построен осциллограф Rigol MSO2102A, обеспечивает высокую скорость захвата, при широком вертикальном диапазоне, частоте дискретизации 2 Гвыб/с в одноканальном режиме и значительной длине записи. С помощью опций, которые активируются программно, можно увеличить глубину памяти, а также задействовать дополнительные режимы запуска и анализа последовательных шин.
Осциллограф смешанных сигналов поддерживает 24 типа автоматических измерений со сбором статистики. Функция автоматической регистрации дает возможность сохранять до 65 000 кадров, а режим БПФ позволяет выполнять частотный анализ сигналов. Функция допускового контроля "Pass/Fail" ускоряет серийное тестирование устройств на соответствие заданным параметрам. Результаты испытаний Rigol MSO2102A могут выдаваться в виде акустического извещения или сигнала на выходе "Trigger Out", позволяя использовать режим как при автономном применении осциллографа, так и при использовании его в составе автоматизированных производственных систем контроля.
Особенности и преимущества
- Регулируемое послесвечение обеспечивает отображение сигналов на экране цифрового осциллографа с разной яркостью в зависимости от частоты повторения, что упрощает выявление редких событий и аномалий.
- Встроенный частотомер аппаратного типа позволяет с высокой точностью контролировать частотные показатели исследуемого сигнала без задействования курсорных измерений.
- Минимизация шума и помех при отслеживании низкоуровневых сигналов обеспечивается с помощью функции ограничения полосы пропускания и задействования режима высокого разрешения.
- Переменный импеданс, выбираемый на уровне 50 Ом или 1 МОм, дает возможность подключать устройства и системы разных типов, добиваясь наилучшего согласования.
Купить цифровой осциллограф Rigol MSO2102A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
