Осциллограф RIGOL DS9204
Оставить отзыв
Гарантия 3 года
Артикул DS9204 Код товара 155468
Гарантия 3 года на территории РФ
Характеристики
Полоса пропускания:
2.5 ГГц
Количество каналов:
4
Частота выборки:
до 20 Гвыб/с
Масса:
5,3 кг
1 952 504 ₽
Последняя цена
Rusgeocom
Оригинальный прибор RIGOL

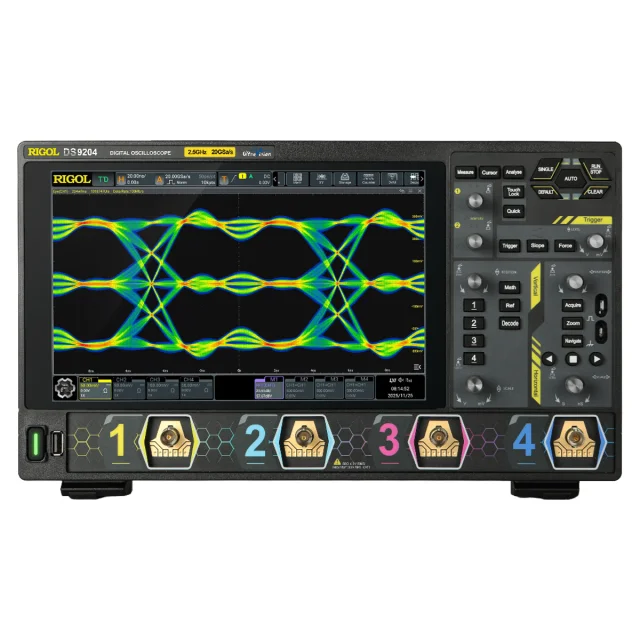

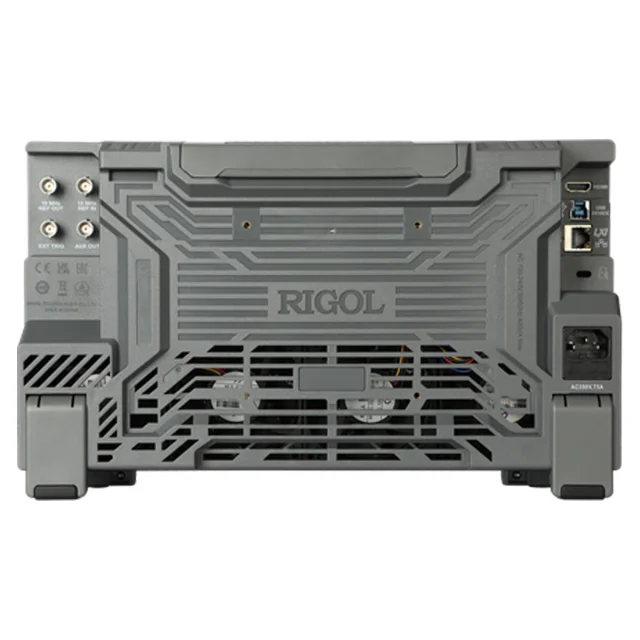

Осциллограф RIGOL DS9204
Технические характеристики
Rigol DS9204
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Полоса пропускания аналогового канала: 50 Ом,-3 дБ 1 МОм,-3 дБ |
2,5 ГГц 500 МГц |
|||||||||
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом
|
≤210 пс
|
|||||||||
Количество входных каналов
|
4 аналоговых входа + 1 внешний вход запуска
|
|||||||||
Максимальная глубина памяти
|
в базовой комплектации
|
500 млн. точек (1 канал, 2 канала) 200 млн. точек (4 канала) |
||||||||
опционально
|
2 млрд. точек (1 канал, 2 канала) 1 млрд. точек (4 канала) |
|||||||||
Режим выборки
|
выборка в реальном времени
|
|||||||||
Максимальная частота дискретизации
|
20 Гвыб/с (1 канал, 2 канала) 10 Гвыб/с (4 канала) |
|||||||||
Максимальная скорость захвата сигнала
|
1 000 000 осц./сек
|
|||||||||
Вертикальное разрешение (АЦП)
|
8 бит
|
|||||||||
Режим высокого разрешения
|
9-16 бит
|
|||||||||
Аппаратная запись и воспроизведение сигналов в реальном времени
|
макс. 2 000 000 кадров (опционально)
|
|||||||||
Тип и размер встроенного дисплея
|
10,1 дюймовый емкостный дисплей с функцией мультитач
|
|||||||||
Разрешение дисплея
|
1280 х 800 пикселей
|
|||||||||
Система вертикального отклонения
|
||||||||||
Входная связь
|
По постоянному току, переменному току или заземление
|
|||||||||
Входной импеданс
|
1 МОм ± 1%, 50 Ом ± 2%
|
|||||||||
Входная емкость
|
18 пФ ± 3 пФ
|
|||||||||
Стандартное разрешение
|
8 бит
|
|||||||||
Режим высокого разрешения
|
9-16 бит
|
|||||||||
Чувствительность по вертикали
|
1 МОм
|
от 1 мВ/дел до 10 В/дел ограничение 20МГц@ ≤4 мВ/дел |
||||||||
50 Ом
|
от 1 мВ/дел до 1 В/дел ограничение 200МГц@ ≤4 мВ/дел |
|||||||||
Диапазон смещения по постоянному току
|
1 МОм
|
± 0,8 В (≤80 мВ/дел) ± 4 В (>80 мВ/дел, ≤320 мВ/дел) ± 18 В (>320 мВ/дел, ≤3,2 В/дел) ± 100 В (>3,2 В/дел, ≤10 В/дел) |
||||||||
50 Ом
|
±0,6 В (≤150 мВ/дел) ±2,2 В (≥150 мВ/дел, ≤370 мВ/дел) ±3,8 В (>370 мВ/дел) |
|||||||||
Горизонтальная развертка
|
||||||||||
Диапазон временной развертки
|
от 50 пс/дел до 500 с/дел точная настройка |
|||||||||
Разрешение по времени
|
0,5 пс
|
|||||||||
Точность временной развёртки
|
±1,0 ppm ± 1 ppm/год
|
|||||||||
Точность измерения приращения временной развертки
|
± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
|
|||||||||
Система сбора данных
|
||||||||||
Максимальная частота дискретизации
|
20 Гвыб/с (1 канал, 2 канала) 10 Гвыб/с (4 канала) |
|||||||||
Максимальная глубина памяти
|
в базовой комплектации
|
500 млн. точек (1 канал, 2 канала) 200 млн. точек (4 канала) |
||||||||
опционально
|
2 млрд. точек (1 канал, 2 канала) 1 млрд. точек (4 канала) |
|||||||||
Обнаружение глитчей, пиковых выбросов
|
до 200 пс
|
|||||||||
Режим усреднения
|
2, 4, 8, 16…65536
|
|||||||||
Режим высокого разрешения
|
9-16 бит
|
|||||||||
Максимальная скорость захвата сигналов в режиме реального времени
|
25000 осц/с
|
|||||||||
Максимальная скорость захвата и записи сигналов (режим быстрой записи)
|
до 1 000 000 осц/с
|
|||||||||
Максимальное количество записываемых кадров
|
2 000 000 кадров@ 2 Гточек
|
|||||||||
Система запуска
|
||||||||||
Источник сигнала запуска
|
Аналоговые каналы, внешний вход, питающая сеть переменного тока
|
|||||||||
Режим запуска
|
Автоматический, нормальный, одиночный, принудительный
|
|||||||||
Тип связи
|
DC, AC (частота среза 10 Гц±20%), ФВЧ (75 кГц ± 20%), ФНЧ (75 кГц±20%)
|
|||||||||
Шумоподавление
|
Добавляет задержку в цепь триггера (только внутренний триггер), вкл. или выкл.
|
|||||||||
Диапазон удержания
|
От 100 нс до 10 с
|
|||||||||
Полоса пропускания системы запуска
|
Полоса пропускания аналоговых входов
|
|||||||||
Чувствительность системы запуска: |
внут. ист. запуска – аналог. канал 1 МОм
|
≤2 мВ/дел.: 0,5 дел., 0,7 дел. (шумоподавление вкл.) >2 мВ/дел.: 0,4 дел., 0,6 дел. (шумоподавление вкл.) |
||||||||
внут. ист. запуска. – аналог. канал 50 Ом
|
<2 мВ/дел.: 1,9 дел., 2,8 дел. (шумоподавление вкл.) ≥2 мВ/дел., <10 мВ/дел., 1,2 дел., 1,6 дел. (шумоподавление вкл.) ≥ 10 мВ/дел, < 20 мВ/дел.: 0,6 дел., 0,9 дел. (шумоподавление вкл.) > 20 мВ/дел: 0,5 дел., 0,7 дел (шумоподавление вкл.) |
|||||||||
внешн. ист. запуска
|
240 мВ ПИК-ПИК @ DC ~ 100 МГц 500 мВ ПИК-ПИК @ 100 МГц ~ 200 МГц |
|||||||||
Импеданс внешнего входа запуска
|
1 МОм|| 20 пФ ±1%, BNC разъем
|
|||||||||
Джиттер внешнего входа триггера
|
200 пс СКЗ
|
|||||||||
Диапазон установки порога срабатывания запуска
|
внутренний источник запуска
|
± 4,5 делений от центра экрана
|
||||||||
внешний вход запуска
|
± 8 В
|
|||||||||
питающая сеть переменного тока
|
фиксированное значение 40% - 60 %
|
|||||||||
режим запуска
|
по фронту (нарастанию или спаду)
|
|||||||||
Типы запуска
|
Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по окну, по задержке, Setup/Hold, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
|
|||||||||
Поиск и навигация
|
||||||||||
Тип
|
Фронт, импульс
|
|||||||||
Источник
|
Аналоговый канал
|
|||||||||
Копирование
|
Возможность копировать условия поиска в/из триггера. Задание для поиска собственных параметров; пороговое значение, по которому определяется событие. |
|||||||||
Отображение результатов
|
Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
|
|||||||||
Навигация
|
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией. |
|||||||||
Измерение формы сигнала
|
||||||||||
Типы
|
курсорные, автоматические
|
|||||||||
Математическая обработка сигналов
|
||||||||||
Количество математических функций
|
Отображает 4 математические функции одновременно
|
|||||||||
Арифметика
|
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
|
|||||||||
Цветовая гамма
|
Поддержка БПФ.
|
|||||||||
БПФ
|
-Размер записи: до 1 Mточек -Тип окна: Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
|||||||||
Частотный диапазон
|
DC ~Fs/2 (Fs – текущая частота дискретизации)
|
|||||||||
Анализ осциллограмм
|
запись сигналов тест "Годен/Не годен" гистограмма цветовая гамма анализ глазковой диаграммы в режиме реального времени (опция) анализ джиттера (опция) |
|||||||||
Последовательное декодирование
|
||||||||||
Количество декодеров
|
4, одновременная поддержка четырех типа протоколов
|
|||||||||
Тип декодируемых каналов
|
Стандарт: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553; SENT |
|||||||||
Анализ на соответствие стандартам протоколов
|
USB2.0 (опция DS9000-USBSQA) 100Base-T/1000Base-T (опция DS9000-ENETC) MIPI (опция DS9000-DPHY12C) 100M/1000M Automotive Ethernet Consistency Test (опция DS9000-AUTOC) |
|||||||||
Цифровой вольтметр
|
||||||||||
Источник сигнала
|
любой аналоговый канал
|
|||||||||
Цифровой вольтметр
|
3 разряда, DC, AC
|
|||||||||
Функции вольтметра
|
DC, DC+ACRMS, AC RMS
|
|||||||||
Измеритель частоты
|
||||||||||
Источник сигнала
|
любой аналоговый канал, EXT
|
|||||||||
Высокоточный частотомер
|
от 3 до 8 разрядов, задаваемое пользователем
|
|||||||||
Функции частотомера
|
измерение частоты, периода, сумматор
|
|||||||||
Частотный диапазон частотомера
|
от 0 до верхней частоты аналогового канала
|
|||||||||
Сумматор
|
48 разрядов, счёт по нарастающему фронту
|
|||||||||
Источник временной синхронизации
|
внутренний
|
|||||||||
Набор команд
|
||||||||||
Поддержка формата команд
|
SCPI
|
|||||||||
Общие характеристики
|
||||||||||
Тип и размер встроенного дисплея
|
10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
|
|||||||||
Разрешение встроенного дисплея
|
1280 х 800 пикселей, формат 16:9
|
|||||||||
Масштабная сетка
|
8 делений по вертикали х 10 делений по горизонтали
|
|||||||||
Интерфейсы связи
|
USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
|
|||||||||
Вход аналогового канала
|
BNC, 4 ед. на передней панели, контактные площадки для подключения активных пробников
|
|||||||||
Выход триггера AUX
|
BNC на задней панели
|
|||||||||
Видеовыход
|
HDMI 1.4
|
|||||||||
Вход частоты опорного генератора
|
10 МГц ± 10 ppm @-10 дБм~20 дБм @50 Ом
|
|||||||||
Выход частоты опорного генератора
|
10 МГц @ 1,5 В ПИК-ПИК
|
|||||||||
Выход меандра (калибровка пробников)
|
1 кГц, амплитуда 0–3 В, прямоугольный сигнал, время нарастания < 1 мкс
|
|||||||||
Напряжение и сила тока сети питания
|
100 В – 240 В, 50/ 60 Гц
|
|||||||||
Максимальная потребляемая мощность
|
400 ВА
|
|||||||||
Диапазон рабочих температур
|
от -10°C до +50°C
|
|||||||||
Габаритные размеры (ШхВхГ)
|
358 х 215 х 125 мм
|
|||||||||
Вес нетто
|
5,3 кг
|
|||||||||
Комплектация
- 1 Осциллограф DS9204
- 2 Кабель питания
- 3 Пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт.
