Оригинал

Осциллограф RIGOL DS9202

Оставить отзыв

Гарантия 3 года

Артикул DS9202 Код товара 155467

Гарантия 3 года на территории РФ

Характеристики

Полоса пропускания:

2 ГГц

Количество каналов:

Частота выборки:

до 10 Гвыб/с

Масса:

5,3 кг

Все характеристики

Цифровой осциллограф RIGOL DS9202 – 2-х канальный высокочастотный осциллограф с полосой пропускания 2...

Перейти к описанию

Rigol

11 694 140 ₽ Последняя цена

Оригинальный прибор RIGOL

Описание и характеристики
Сервис

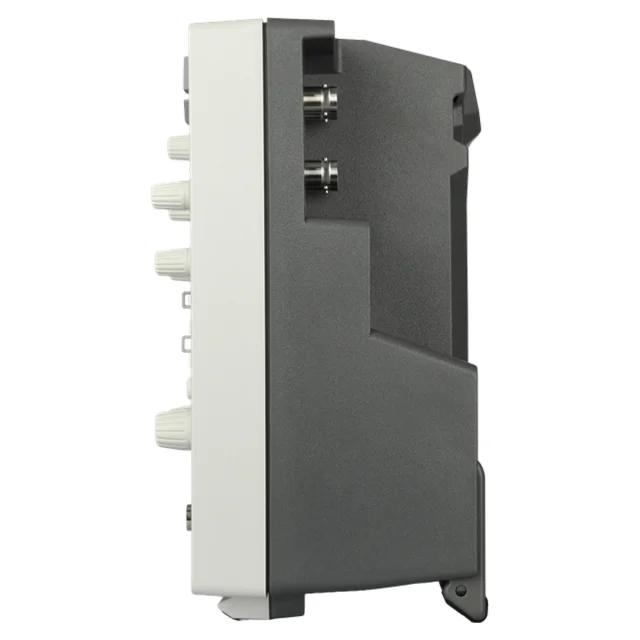

Осциллограф RIGOL DS9202

О товаре
Характеристики

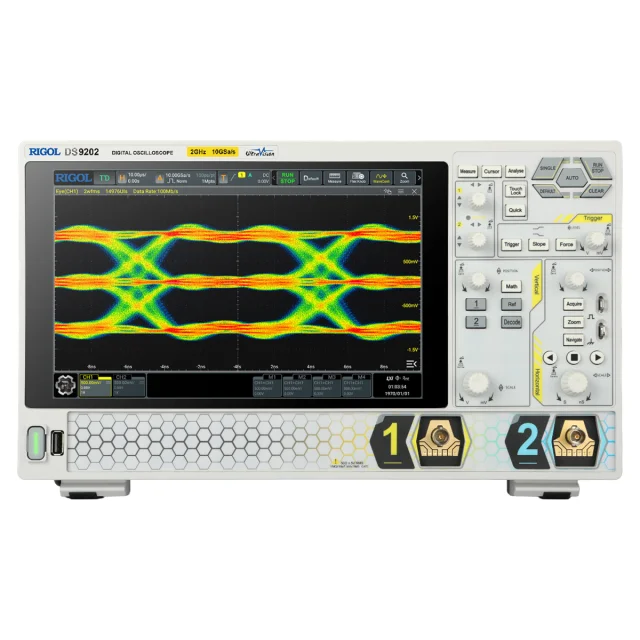

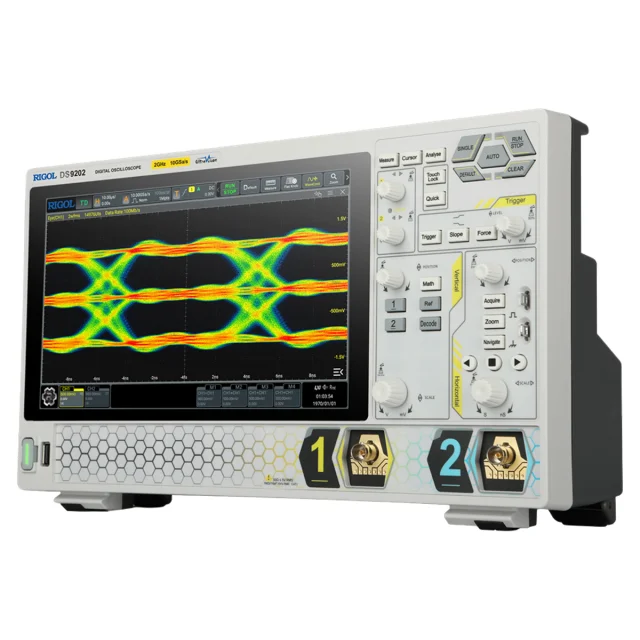

Цифровой осциллограф RIGOL DS9202 – 2-х канальный высокочастотный осциллограф с полосой пропускания 2 ГГц, выполненный в компактном корпусе.

Осциллограф RIGOL DS9202 объединяет 5 приборов в одном:

цифровой осциллограф,
анализатор спектра (FFT),
цифровой вольтметр,
высокоточный частотомер и сумматор,
анализатор протоколов последовательной передачи данных (опция).

RIGOL DS9204 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.

Особенности осциллографа

2 аналоговых канала с полосой пропускания до 2 ГГц + 1 канал входа сигнала внешней синхронизации;
регулируемое разрешение по вертикали от 8 до 16 бит;
максимальная частота дискретизации в реальном времени до 10 Гвыб/с;
диапазон установки временной шкалы от 50 пс/дел до 500 с/дел;
построение гистограмм;
электронный аттенюатор GaN на входе;
10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
многофункциональная ручка Flex для удобства пользования прибором;
фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
интерфейсы USB, LAN, HDMI;
Web Control.
производителем заявлена работа осциллографа при отрицательных температурах (до минус 10ºС)
опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Назначение

Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
Функциональное тестирование;
Лабораторные исследования;
Исследования и обучение.

Применение

измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
анализ параметров напряжения источников питания (опционально);
использование в производственной деятельности;
опционально: тесты на соответствие требованиям протоколов USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.

Преимущества

Количество входных аналоговых каналов – 2
Максимальная полоса пропускания (50 Ом) – 2000 МГц
Максимальная частота дискретизации – 10 Гвыб/с
Скорость захвата осциллограмм> 1 000 000 осц/с
Разрешение по вертикали – от 8 до 16 бит
Анализ спектра – 1 млн. точек
Размер сенсорного дисплея – 10,1 дюйма
Производителем заявлена работа при отрицательных температурах (до минус 10ºС)

Купить цифровой осциллограф Rigol DS2202A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

		Rigol DS9202
Полоса пропускания аналогового канала: 50 Ом,-3 дБ 1 МОм,-3 дБ								2 ГГц 500 МГц
Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом								≤210 пс
Количество входных каналов								2 аналоговых входа + 1 внешний вход запуска
Максимальная глубина памяти								10 млн. точек
Режим выборки								выборка в реальном времени
Максимальная частота дискретизации								10 Гвыб/с
Максимальная скорость захвата сигнала								1 000 000 осц./сек
Вертикальное разрешение (АЦП)								8 бит
Режим высокого разрешения								9-16 бит
Аппаратная запись и воспроизведение сигналов в реальном времени								макс. 2 000 000 кадров (опционально)
Тип и размер встроенного дисплея								10,1 дюймовый емкостный дисплей с функцией мультитач
Разрешение дисплея								1280 х 800 пикселей
Система вертикального отклонения
Входная связь								По постоянному току, переменному току или заземление
Входной импеданс								1 МОм ± 1%, 50 Ом ± 2%
Входная емкость								18 пФ ± 3 пФ
Стандартное разрешение								8 бит
Режим высокого разрешения								9-16 бит
Чувствительность по вертикали						1 МОм		от 1 мВ/дел до 10 В/дел ограничение 20МГц@ ≤4 мВ/дел
Чувствительность по вертикали						50 Ом		от 1 мВ/дел до 1 В/дел ограничение 200МГц@ ≤4 мВ/дел
Диапазон смещения по постоянному току						1 МОм		± 0,8 В (≤80 мВ/дел) ± 4 В (>80 мВ/дел, ≤320 мВ/дел) ± 18 В (>320 мВ/дел, ≤3,2 В/дел) ± 100 В (>3,2 В/дел, ≤10 В/дел)
Диапазон смещения по постоянному току						50 Ом		±0,6 В (≤150 мВ/дел) ±2,2 В (≥150 мВ/дел, ≤370 мВ/дел) ±3,8 В (>370 мВ/дел)
Горизонтальная развертка
Диапазон временной развертки								от 50 пс/дел до 500 с/дел точная настройка
Разрешение по времени								0,5 пс
Точность временной развёртки								±1,0 ppm ± 1 ppm/год
Точность измерения приращения временной развертки								± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс
Система сбора данных
Максимальная частота дискретизации								10 Гвыб/с
Максимальная глубина памяти								10 млн. точек
Обнаружение глитчей, пиковых выбросов								до 200 пс
Режим усреднения								2, 4, 8, 16…65536
Режим высокого разрешения								9-16 бит
Максимальная скорость захвата сигналов в режиме реального времени								25000 осц/с
Максимальная скорость захвата и записи сигналов (режим быстрой записи)								до 1 000 000 осц/с
Максимальное количество записываемых кадров								2 000 000 кадров@ 2 Гточек
Система запуска
Источник сигнала запуска							Аналоговые каналы, внешний вход, питающая сеть переменного тока
Режим запуска							Автоматический, нормальный, одиночный, принудительный
Тип связи							DC, AC (частота среза 10 Гц±20%), ФВЧ (75 кГц ± 20%), ФНЧ (75 кГц±20%)
Шумоподавление							Добавляет задержку в цепь триггера (только внутренний триггер), вкл. или выкл.
Диапазон удержания							От 100 нс до 10 с
Полоса пропускания системы запуска							Полоса пропускания аналоговых входов
Чувствительность системы запуска:	внут. ист. запуска – аналог. канал 1 МОм						≤2 мВ/дел.: 0,5 дел., 0,7 дел. (шумоподавление вкл.) >2 мВ/дел.: 0,4 дел., 0,6 дел. (шумоподавление вкл.)
	внут. ист. запуска. – аналог. канал 50 Ом						<2 мВ/дел.: 1,9 дел., 2,8 дел. (шумоподавление вкл.) ≥2 мВ/дел., <10 мВ/дел., 1,2 дел., 1,6 дел. (шумоподавление вкл.) ≥ 10 мВ/дел, < 20 мВ/дел.: 0,6 дел., 0,9 дел. (шумоподавление вкл.) > 20 мВ/дел: 0,5 дел., 0,7 дел (шумоподавление вкл.)
	внешн. ист. запуска						240 мВ _{ПИК-ПИК}@ DC ~ 100 МГц 500 мВ _{ПИК-ПИК}@ 100 МГц ~ 200 МГц
Импеданс внешнего входа запуска							1 МОм\|\| 20 пФ ±1%, BNC разъем
Джиттер внешнего входа триггера							200 пс _СКЗ
Диапазон установки порога срабатывания запуска			внутренний источник запуска				± 4,5 делений от центра экрана
			внешний вход запуска				± 8 В
			питающая сеть переменного тока				фиксированное значение 40% - 60 %
			режим запуска				по фронту (нарастанию или спаду)
Типы запуска		Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по окну, по задержке, Setup/Hold, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, MIL-STD-1553
Поиск и навигация
Тип								Фронт, импульс
Источник								Аналоговый канал
Копирование								Возможность копировать условия поиска в/из триггера. Задание для поиска собственных параметров; пороговое значение, по которому определяется событие.
Отображение результатов								Событие просматриваются или экспортируется во внешнюю/внутреннюю память.
Навигация								По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией.
Измерение формы сигнала
Типы									курсорные, автоматические
Математическая обработка сигналов
Количество математических функций				Отображает 4 математические функции одновременно
Арифметика				A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая гамма				Поддержка БПФ.
БПФ				-Размер записи: до 1 Mточек -Тип окна: Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
Частотный диапазон				DC ~Fs/2 (Fs – текущая частота дискретизации)
Анализ осциллограмм					запись сигналов тест "Годен/Не годен" гистограмма цветовая гамма анализ глазковой диаграммы в режиме реального времени (опция) анализ джиттера (опция)
Последовательное декодирование
Количество декодеров								4, одновременная поддержка четырех типа протоколов
Тип декодируемых каналов								Стандарт: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, LIN, FlexRay, MIL-STD-1553; SENT
Анализ на соответствие стандартам протоколов						USB2.0 (опция DS9000-USBSQA) 100Base-T/1000Base-T (опция DS9000-ENETC) MIPI (опция DS9000-DPHY12C) 100M/1000M Automotive Ethernet Consistency Test (опция DS9000-AUTOC)
Цифровой вольтметр
Источник сигнала								любой аналоговый канал
Цифровой вольтметр								3 разряда, DC, AC
Функции вольтметра								DC, DC+AC_RMS, AC _RMS
Измеритель частоты
Источник сигнала								любой аналоговый канал, EXT
Высокоточный частотомер								от 3 до 8 разрядов, задаваемое пользователем
Функции частотомера								измерение частоты, периода, сумматор
Частотный диапазон частотомера								от 0 до верхней частоты аналогового канала
Сумматор								48 разрядов, счёт по нарастающему фронту
Источник временной синхронизации								внутренний
Набор команд
Поддержка формата команд								SCPI
Общие характеристики
Тип и размер встроенного дисплея								10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch"
Разрешение встроенного дисплея								1280 х 800 пикселей, формат 16:9
Масштабная сетка								8 делений по вертикали х 10 делений по горизонтали

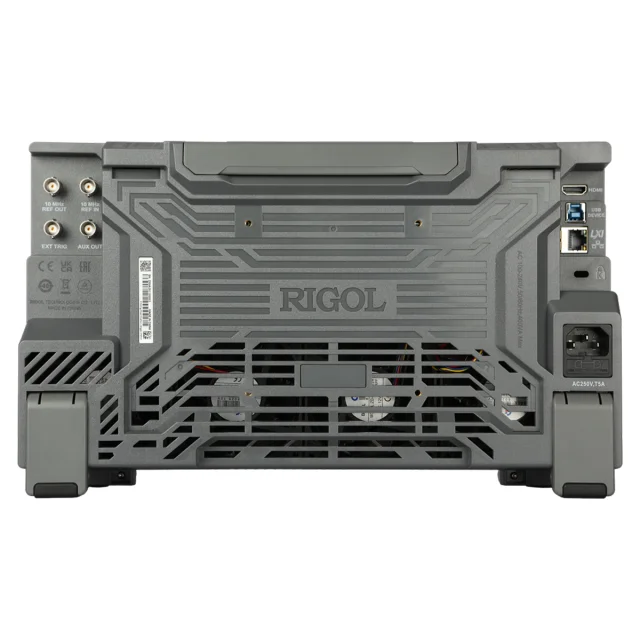

Интерфейсы связи								USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
Вход аналогового канала								BNC, 2 ед. на передней панели, контактные площадки для подключения активных пробников
Выход триггера AUX								BNC на задней панели
Видеовыход								HDMI 1.4
Вход частоты опорного генератора								10 МГц ± 10 ppm @-10 дБм~20 дБм @50 Ом
Выход частоты опорного генератора								10 МГц @ 1,5 В _{ПИК-ПИК}
Выход меандра (калибровка пробников)								1 кГц, амплитуда 0–3 В, прямоугольный сигнал, время нарастания < 1 мкс
Напряжение и сила тока сети питания								100 В – 240 В, 50/ 60 Гц
Максимальная потребляемая мощность								400 ВА
Диапазон рабочих температур								от -10°C до +50°C
Габаритные размеры (ШхВхГ)								358 х 215 х 125 мм
Вес нетто								5,3 кг

Полные характеристики

Комплектация

1 Осциллограф DS9202
2 Кабель питания
3 Пассивный пробник RP3500A (500 МГц, 10Х) – 2 шт.
