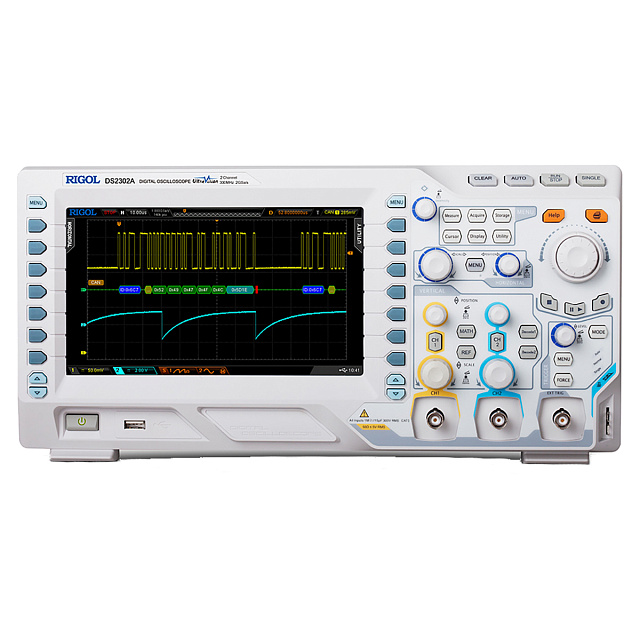

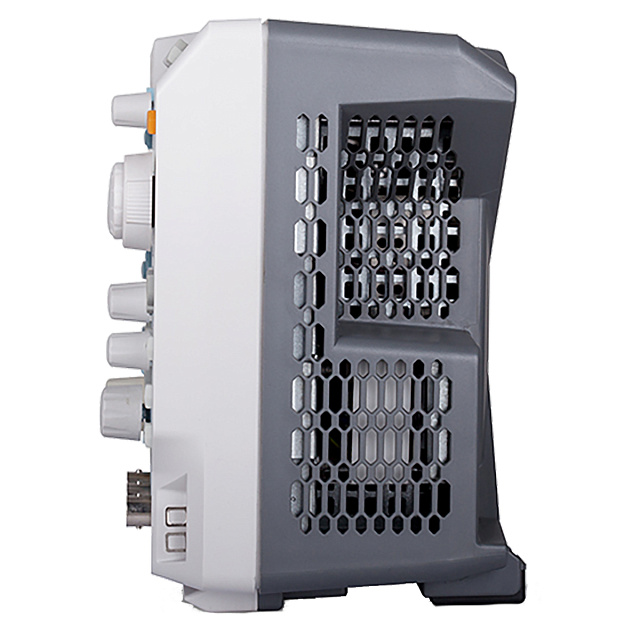

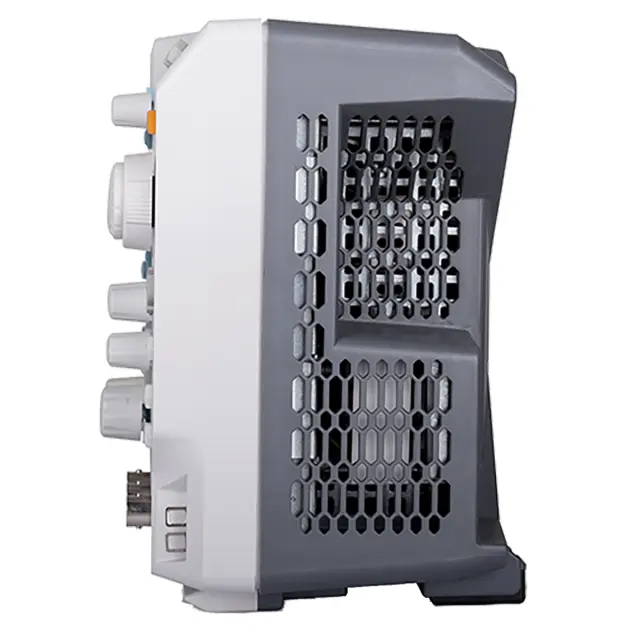

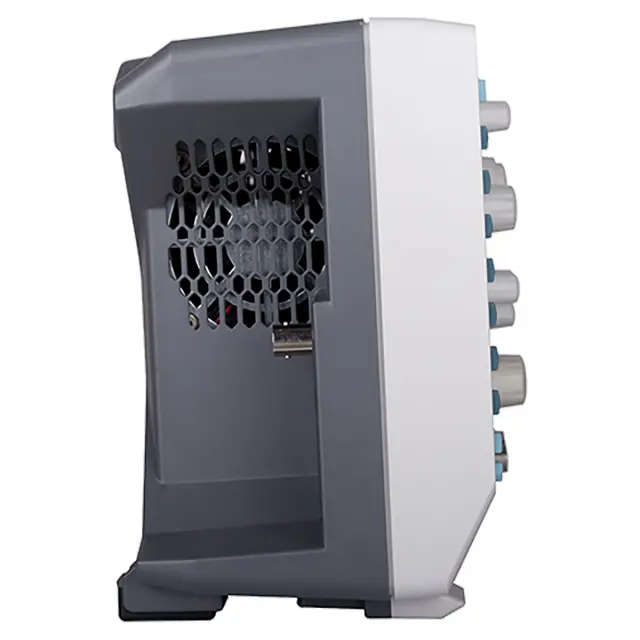

Осциллограф RIGOL DS2302A

6 отзывов

Гарантия 3 года

Артикул DS2302A Код товара 108649

Гарантия 3 года на территории РФ

Характеристики

Полоса пропускания:

300 МГц

Количество каналов:

Частота выборки:

до 2 Гвыб/с

Масса:

4 кг

Все характеристики

Осциллограф Rigol DS2302A с двумя аналоговыми каналами и отдельным входом для внешней синхронизации...

Перейти к описанию

Rigol

Авторизуйтесь,
чтобы увидеть скидку

В наличии

108 909 ₽

Нашли дешевле? Сообщите нам!

Функциональные возможности

В сравнении с представителями младших серий осциллограф Rigol DS2302A обладает улучшенной наглядностью – за счет использования цветного экрана большего размера с функцией регулируемого послесвечения и скрываемыми меню. Прибор способен выполнять запись сигналов, курсорные и автоматические измерения, производить статистическую и математическую обработку данных, частотный анализ, декодирование сигналов и шин. Функция “Pass-Fail” позволяет реализовать режим допускового контроля на соответствие определенным правилам теста при серийных измерениях.

Аппаратными опциями можно увеличить объем регистрируемых с помощью Rigol DS2302A данных до 56 млн. точек. Для реализации функций дистанционного управления или работы в составе лабораторных систем осциллограф оборудован интерфейсами LAN и USB, с поддержкой использования переходника USB-GPIB.

Особенности

Встроенный частотомер позволяет с высокой точностью определять частотные характеристики исследуемых сигналов; для исключения ошибочной интерпретации показаний получаемые результаты отображаются разными цветами – в зависимости от выбранного канала.
Изменяемый входной импеданс дает возможность одинаково эффективно выполнять испытания и отладку радиотехнического оборудования и дискретной аппаратуры.
Расширенные возможности тестирования шин – в базовый перечень функций цифрового осциллографа включен режим параллельного декодирования, последовательные режимы доступны в качестве опций.
Внутренние системные часы обеспечивают точную временную привязку сохраняемых данных в режиме захвата и записи, что упрощает их последующую идентификацию и расшифровку.

Купить цифровой осциллограф Rigol DS2302A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Осциллограф RIGOL DS2302A

		Rigol DS2302A
Полоса пропускания		300 MГц
Количество каналов		2 + внешний запуск
Регистрация	Режим	Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Регистрация	Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% \|\| 16 пФ ±3 пФ или 50 Ω±1,5%
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	50000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
	Коэффициент развертки	1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	8 бит
	Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
	Диапазон смещения	±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала	300 МГц
	Полоса пропускания для однократного сигнала	Полный диапазон
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤1,2 нс (типичное)
	Погрешность коэф.усиления	±2%
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна	прямоугольник, Hanning, Blackman, Hamming
	Логические операции	AND, OR, NOT, XOR
	Математические функции	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование	Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)
Тип дисплея		диагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея		800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов		160 000 цветов
Послесвечение		мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

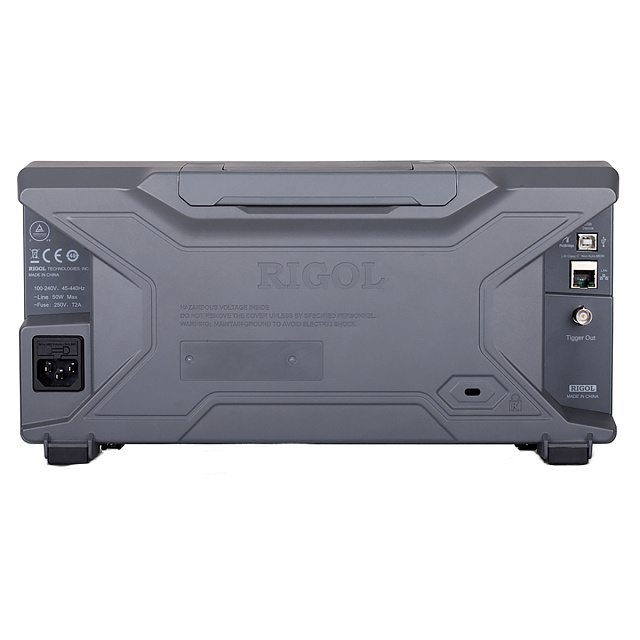

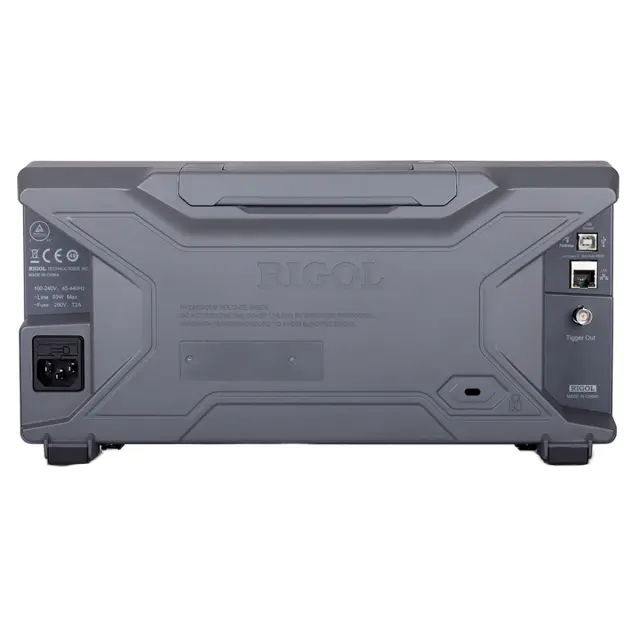

Интерфейс		USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Напряжение		100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность		<50 Вт
Предохранитель		2 A, T тип, 250 В
Габаритные размеры		361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес		Около 4 кг (4,5 кг с упаковкой)

Комплектация

1 RIGOL DS2302A
2 Кабель питания
3 USB кабель
4 Пассивный пробник PVP2350 - 2шт.
