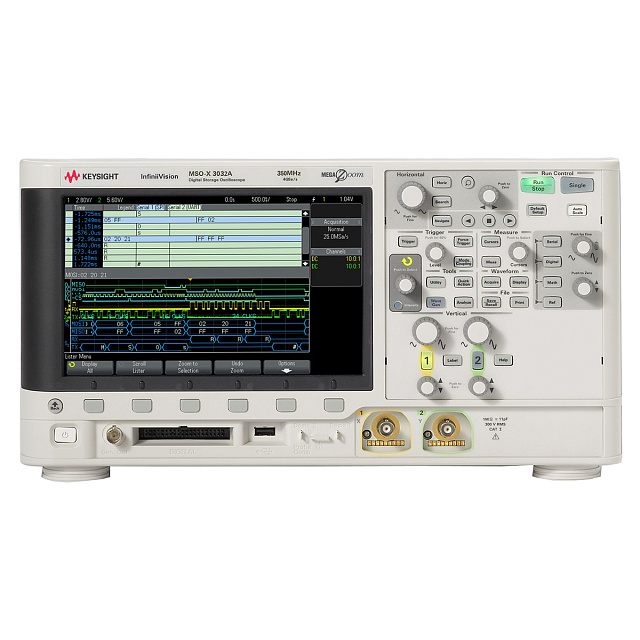

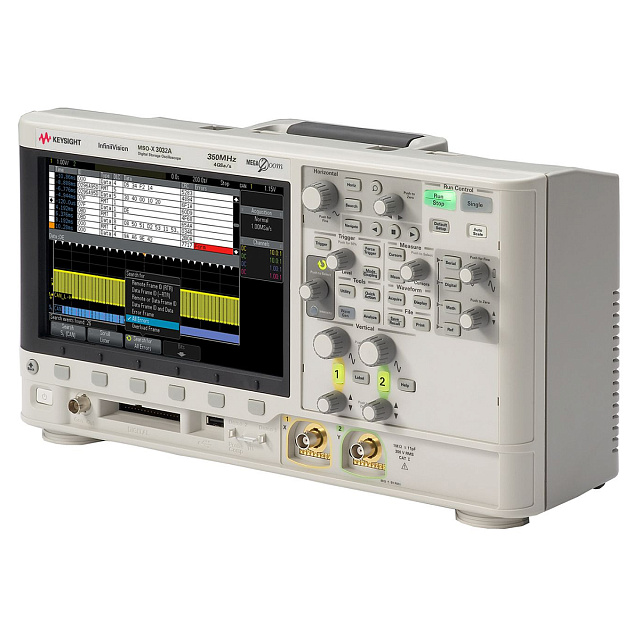

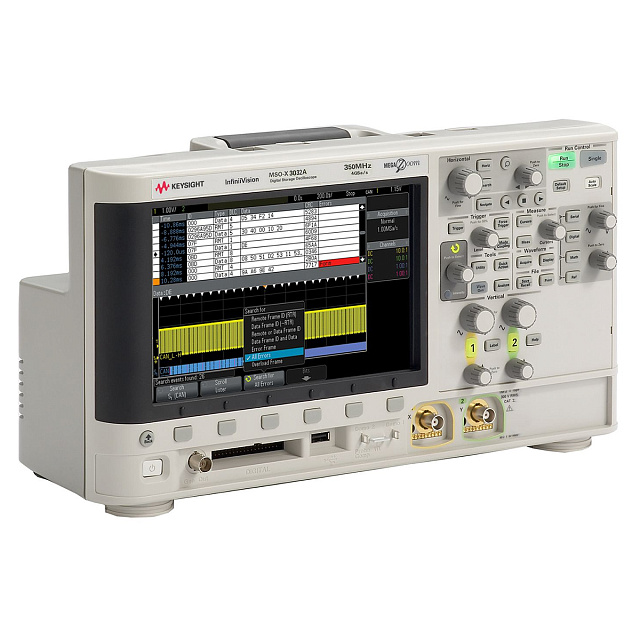

Осциллограф Keysight MSOX3032A
Add a review
Гарантия 3 года
Артикул MSOX3032A Код товара 137839
Характеристики
Полоса пропускания:
350 МГц
Количество каналов:
2 аналоговых и 16 цифровых
Под заказ
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 137839
Осциллограф Keysight MSOX3032A
Технические характеристики Осциллограф Keysight MSOX3032A
| Число каналов |
2+16 |
||||
| Осциллографические (аналоговые) каналы | |||||
| Полоса пропускания |
350 МГц |
||||
| Макс. частота дискретизации (все каналы/половина каналов) |
2 Гвыб/с/4 Гвыб/с |
||||
| Макс. входное напряжение | CAT I: 300 В (СКЗ), 400 В (пик.), перенапряжение 1,6 кВ (пик); CAT II: 300 В (СКЗ), 400 В (пик.); c пробниками N2862A, N2863A: N2890A: 300 В (СКЗ) | ||||
| Разрешение |
8 бит |
||||
| Режим высокого разрешения | 3000Х:12 бит, когда ?10 мкс/дел при 4 Гвыб/с (5 Гвыб/с) или ?20 мкс/дел при 2 Гвыб/с | ||||
| Коэффициенты отклонения |
от 1 мВ/дел до 5 В/дел |
||||
| Макс. глубина памяти |
3000Х: 1 Мвыб (все каналы)/2 Мвыб (половина каналов) 3000Х с опцией DSOX3MEMUP: 2 Мвыб (все каналы)/4 Мвыб (половина каналов) |
||||
| Коэффициенты развёртки |
от 2 нс/дел до 50 с/дел |
||||
| Обнаружение пиков |
250 пс |
||||
|
Цифровые каналы (анализ временных диаграмм) (опция DSOX2MSO или DSOX3MSO) |
|||||
| Макс. частота дискретизации |
1 Гвыб/с |
||||
| Макс. глубина памяти | 1 Мвыб (станд.), 2 Мвыб с опцией DSOX3MEMUP (только цифровые каналы); 500 Квыб (аналоговые и цифровые каналы) | ||||
| Пороговые уровни | устанавливаются на группу из 8 каналов: ТТЛ (+1,4 В), 5 В КМОП (+2,5 В), ЭСЛ (–1,3 В), определяемые пользователем | ||||
| Мин. обнаруживаемый глитч |
5 нс |
||||
|
Система запуска |
|||||
| Источники | каждый аналоговый канал, каждый цифровой канал, сеть, внешний, генератор WaveGen | ||||
| Виды запуска | 3000Х: принудительный, по перепаду, длительности импульса, вырожденному импульсу, нарушению времени установления/удержания, нарушению длительности фронта/среза, N7му перепаду пакета, кодовому слову, кодовому слову с квалификацией по времени, по двум последовательным перепадам, видеосигналу, по сигналам шины USB; опции: запуск по сигналам шин I2C и SPI (DSOX3EMBD), CAN и LIN (DSOX3AUTO), RS7232/422/485/UART (DSOX3COMP), I2S (DSOX3AUDIO), FlexRay (DSOX3FLEX), MIL7STD 1553 и ARNC 429 (DSOX3AERO), запуск по видеосигналам стандартов телевидения высокой чёткости HDTV (DSOX3VID) | ||||
| Связь по входу сигнала запуска | AC (связь по переменному току (~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) (~ 50 кГц), LF Reject (подавление НЧ помех) (~ 50 кГц) | ||||
| Измерения | |||||
| Автоматические | параметры напряжения: размах, мин. значение, макс. значение, амплитуда, уровень основания, уровень вершины, выброс до фронта, выброс за фронтом, среднее значение за N циклов, среднее значение по всем отображаемым точкам, СКЗ за N циклов, СКЗ по всем отображаемым точкам, истинное СКЗ за N циклов, истинное СКЗ по всем отображаемым точкам, коэффициент RMS1/RMS2; временные параметры: частота повторения, период повторения, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, коэффициент заполнения, длительность фронта, длительность среза, задержка, фаза, значение времени, соответствующее максимуму, значение времени, соответствующее минимуму подсчёт: число положительных/отрицательных импульсов, число положительных/отрицательных перепадов, | ||||
| Частотомер (только 3000Х) | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Измерение частоты до значения полосы пропускания осциллографа. | ||||
| Курсоры | Автоматический или ручной отсчёт значений: T, 1/T, V/X, 1/X, Y) | ||||
| Математические функции | |||||
| Источники | 3000Х: аналоговые каналы 1 и 2, 3 и 4 | ||||
| Операторы |
Сложение, вычитание, умножение, дифференцирование, интегрирование, кв. корень, БПФ Опция DSOX3ADVMATH: Ax + B, возведение в квадрат, абс. значение, десятичный логарифм, натуральный логарифм, экспонента, экспонента по основанию 10; ФНЧ, ФВЧ; cредства визуализации: увеличение, тренд измерения, временная диаграмма логической шины, диаграмма состояний логической шины |
||||
| БПФ | Виды весовых функций: прямоугольная, плоской вершины, Хэннинга, Блэкмана-Харриса | ||||
| Встроенный генератор функций/сигналов произвольной формы (опция DSOX2WAVEGEN или DSOX3WAVEGEN) | |||||
| Формы сигналов | Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум. | ||||
| Диапазон частот |
от 0,1 Гц до 20 МГц (синусоидальный, шум), от 0,1 Гц до 10 МГц (прямоугольный, импульсный), от 0,1 Гц до 5 МГц (с экспоненциальным фронтом/срезом, колоколообразный импульс), от 0,1 Гц до 200 кГц (пилообразный, треугольный, кардиосигнал) |
||||
| Сигналы произвольной формы |
глубина памяти сигнала: от 1 до 8К точек; разрешение по амплитуде 10 бит; частота повторения: от 0,1 Гц до 12 МГц; частота дискретизации: 100 Мвыб/c; полоса фильтра: 20 МГц; амплитуда: от 10 мВ до 2,5 В (размах) на нагрузке 50 Ом |
||||
| Интегрированный цифровой вольтметр (опция DSOXDVM) | |||||
| Функции | СКЗ напряжения постоянного/переменного тока (от 20 Гц до 100 кГц), напряжение постоянного тока, частота (от 1 Гц до полосы пропускания осциллографа) | ||||
| Разрешение | напряжение постоянного/переменного тока: 3 разряда; частота: 5 разрядов | ||||
| Скорость измерений | 100 измерений/c | ||||
| Дисплей | 8,5-дюймовый цветной ЖК дисплей WVGA | ||||
| Тип | 480 точек по вертикали, 800 точки по горизонтали, 64 уровня яркости | ||||
| Скорость обновления | DSO/MSOX3000A: 1000000 осцилограмм/с | ||||
| Запоминающие устройства | |||||
| Внутренняя память | запоминание 2 сигналов или до 10 установок | ||||
| Внешний USB накопитель | поддерживаются стандартные USB флэш-накопители | ||||
| Локализация | интерфейс пользователя, встроенная справочная система, накладки на переднюю панель, руководство по эксплуатации доступны на 11 языках, в том числе на русском | ||||
| Порты ввода-вывода | один порт устройства USB 2.0 High-Speed на задней панели, два хост-порта USB 2.0 High-Speed на передней и задней панели дополнительные порты LAN и VGA (опция DSOXLAN), GPIB (опция DSOXGPIB) | ||||
| Габаритные размеры | 380,6 мм х 204,4 мм х 141,5 мм | ||||
| Масса (без упаковки) | 4,08 кг | ||||
