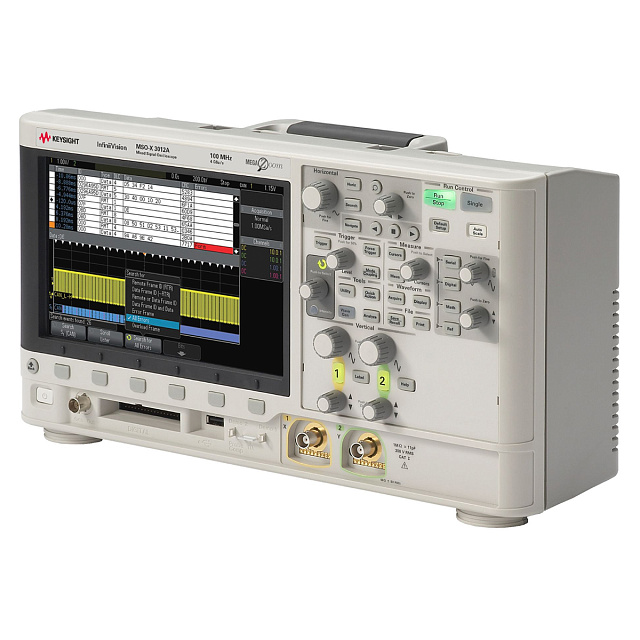

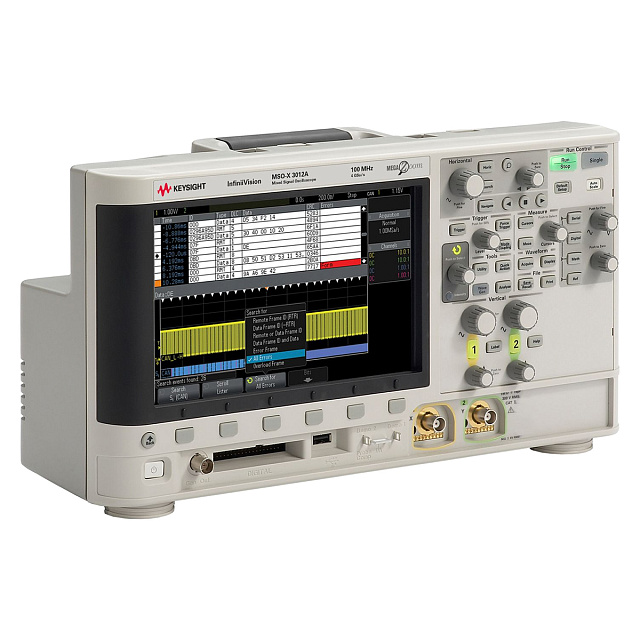

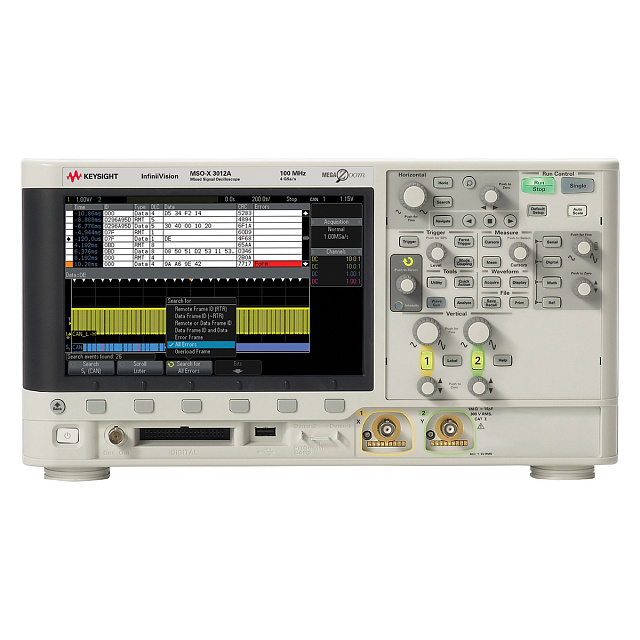

Осциллограф Keysight MSOX3012A

Число каналов

2+16

Осциллографические (аналоговые) каналы

Полоса пропускания

100 МГц

Макс. частота дискретизации (все каналы/половина каналов)

2 Гвыб/с/4 Гвыб/с

Макс. входное напряжение

CAT I: 300 В (СКЗ), 400 В (пик.), перенапряжение 1,6 кВ (пик); CAT II: 300 В (СКЗ), 400 В (пик.); c пробниками N2862A, N2863A: N2890A: 300 В (СКЗ)

Разрешение

8 бит

Режим высокого разрешения

3000Х:12 бит, когда ?10 мкс/дел при 4 Гвыб/с (5 Гвыб/с) или ?20 мкс/дел при 2 Гвыб/с

Коэффициенты отклонения

от 1 мВ/дел до 5 В/дел

Макс. глубина памяти

3000Х: 1 Мвыб (все каналы)/2 Мвыб (половина каналов)
3000Х с опцией DSOX3MEMUP: 2 Мвыб (все каналы)/4 Мвыб (половина каналов)

Коэффициенты развёртки

от 5 нс/дел до 50 с/дел

Обнаружение пиков

250 пс

Цифровые каналы (анализ временных диаграмм) (опция DSOX2MSO или DSOX3MSO)

Макс. частота дискретизации

1 Гвыб/с

Макс. глубина памяти

1 Мвыб (станд.), 2 Мвыб с опцией DSOX3MEMUP (только цифровые каналы); 500 Квыб (аналоговые и цифровые каналы)

Пороговые уровни

устанавливаются на группу из 8 каналов: ТТЛ (+1,4 В), 5 В КМОП (+2,5 В), ЭСЛ (–1,3 В), определяемые пользователем

Мин. обнаруживаемый глитч

5 нс

Система запуска

Источники

каждый аналоговый канал, каждый цифровой канал, сеть, внешний, генератор WaveGen

Виды запуска

3000Х: принудительный, по перепаду, длительности импульса, вырожденному импульсу, нарушению времени установления/удержания, нарушению длительности фронта/среза, N7му перепаду пакета, кодовому слову, кодовому слову с квалификацией по времени, по двум последовательным перепадам, видеосигналу, по сигналам шины USB; опции: запуск по сигналам шин I2C и SPI (DSOX3EMBD), CAN и LIN (DSOX3AUTO), RS7232/422/485/UART (DSOX3COMP), I2S (DSOX3AUDIO), FlexRay (DSOX3FLEX), MIL7STD 1553 и ARNC 429 (DSOX3AERO), запуск по видеосигналам стандартов телевидения высокой чёткости HDTV (DSOX3VID)

Связь по входу сигнала запуска

AC (связь по переменному току (~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) (~ 50 кГц), LF Reject (подавление НЧ помех) (~ 50 кГц)

Измерения

Автоматические

параметры напряжения: размах, мин. значение, макс. значение, амплитуда, уровень основания, уровень вершины, выброс до фронта, выброс за фронтом, среднее значение за N циклов, среднее значение по всем отображаемым точкам, СКЗ за N циклов, СКЗ по всем отображаемым точкам, истинное СКЗ за N циклов, истинное СКЗ по всем отображаемым точкам, коэффициент RMS1/RMS2; временные параметры: частота повторения, период повторения, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, коэффициент заполнения, длительность фронта, длительность среза, задержка, фаза, значение времени, соответствующее максимуму, значение времени, соответствующее минимуму подсчёт: число положительных/отрицательных импульсов, число положительных/отрицательных перепадов,

Частотомер (только 3000Х)

Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Измерение частоты до значения полосы пропускания осциллографа.

Курсоры

Автоматический или ручной отсчёт значений: T, 1/T, V/X, 1/X, Y)

Математические функции

Источники

3000Х: аналоговые каналы 1 и 2, 3 и 4

Операторы

Сложение, вычитание, умножение, дифференцирование, интегрирование, кв. корень, БПФ
Опция DSOX3ADVMATH: Ax + B, возведение в квадрат, абс. значение, десятичный логарифм, натуральный логарифм, экспонента, экспонента по основанию 10; ФНЧ, ФВЧ; cредства визуализации: увеличение, тренд измерения, временная диаграмма логической шины, диаграмма состояний логической шины

БПФ

Виды весовых функций: прямоугольная, плоской вершины, Хэннинга, Блэкмана-Харриса

Встроенный генератор функций/сигналов произвольной формы (опция DSOX2WAVEGEN или DSOX3WAVEGEN)

Формы сигналов

Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум.

Диапазон частот

от 0,1 Гц до 20 МГц (синусоидальный, шум), от 0,1 Гц до 10 МГц (прямоугольный, импульсный),
от 0,1 Гц до 5 МГц (с экспоненциальным фронтом/срезом, колоколообразный импульс),
от 0,1 Гц до 200 кГц (пилообразный, треугольный, кардиосигнал)

Сигналы произвольной формы

глубина памяти сигнала: от 1 до 8К точек; разрешение по амплитуде 10 бит; частота повторения: от 0,1 Гц до 12 МГц;
частота дискретизации: 100 Мвыб/c; полоса фильтра: 20 МГц; амплитуда: от 10 мВ до 2,5 В (размах) на нагрузке 50 Ом

Интегрированный цифровой вольтметр (опция DSOXDVM)

Функции

СКЗ напряжения постоянного/переменного тока (от 20 Гц до 100 кГц), напряжение постоянного тока, частота (от 1 Гц до полосы пропускания осциллографа)

Разрешение

напряжение постоянного/переменного тока: 3 разряда; частота: 5 разрядов

Скорость измерений

100 измерений/c

Дисплей

8,5-дюймовый цветной ЖК дисплей WVGA

 Тип

480 точек по вертикали, 800 точки по горизонтали, 64 уровня яркости

Скорость обновления

DSO/MSOX3000A: 1000000 осцилограмм/с

Запоминающие устройства

Внутренняя память

запоминание 2 сигналов или до 10 установок

Внешний USB накопитель

поддерживаются стандартные USB флэш-накопители

Локализация

интерфейс пользователя, встроенная справочная система, накладки на переднюю панель, руководство по эксплуатации доступны на 11 языках, в том числе на русском

Порты ввода-вывода

один порт устройства USB 2.0 High-Speed на задней панели, два хост-порта USB 2.0 High-Speed на передней и задней панели дополнительные порты LAN и VGA (опция DSOXLAN), GPIB (опция DSOXGPIB)

Габаритные размеры

380,6 мм х 204,4 мм х 141,5 мм

Масса (без упаковки)

4,08 кг
