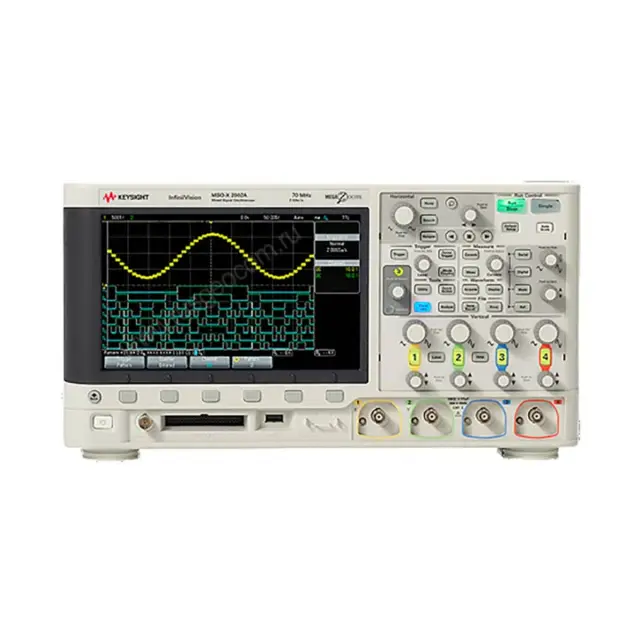

Осциллограф Keysight MSOX2014A

Add a review
Гарантия 3 года
Артикул MSOX2014A Код товара 108664
Осциллограф Keysight MSOX2014A
Keysight MSOX2014A
Осциллограф Keysight MSOX2014A
Характеристики
Полоса пропускания:
100 МГц
Количество каналов:
4
Частота выборки:
до 2 Гвыб/с
Масса:
3,85 кг
Все характеристики
Осциллограф Keysight MSOX2014A с 4 аналоговыми и 8 цифровыми каналами может работать со смешанными сигналами...
Перейти к описанию
Keysight
По запросу
Нашли дешевле? Сообщите нам!
Осциллограф Keysight MSOX2014A

Осциллограф Keysight MSOX2014A с 4 аналоговыми и 8 цифровыми каналами может работать со смешанными сигналами в полосе частот до 100 МГц. Среди приборов бюджетного класса он выделяется расширенными диагностическими возможностями, чего удалось добиться за счет реализации прогрессивной архитектуры на основе патентованной технологии MegaZoom IV. Широкоформатный 8,5-дюймовый дисплей цифрового осциллографа обеспечивает лучшую наглядность, по сравнению с экранами с WQVGA разрешением, позволяя наблюдать протяженные участки осциллограмм без использования прокрутки.

Функциональные возможности

Благодаря использованию глубокой памяти MegaZoom IV объемом 1 Мвыб с высокой скоростью обновления, которая не снижается в любом режиме, в том числе при задействовании цифровых каналов, осциллограф Keysight MSOX2014A способен регистрировать сигналы с высокой детализацией, выявляя редкие сбои и аномалии. Прибор может производить 23 вида измерений в автоматическом режиме, выполнять математические действия и начальный анализ в частотной области с помощью функции БПФ. Режимы навигации и поиска упрощают выявление типовых событий по заданным параметрам. Наличие логического анализатора дает возможность отслеживать и регистрировать входные и выходные параметры и сигналы управления в общей временной области, что повышает эффективность диагностических работ.

Особенности Keysight MSOX2014A

  • Интегрированные аппаратные средства измерений – осциллограф снабжен встроенным вольтметром и частотомером, которые соединены с аналоговыми осциллографическими каналами, но не связаны с системой синхронизации, что позволяет контролировать параметры сигнала с использованием подключенных пробников.
  • Коммуникационные возможности – стандартные интерфейсы USB можно использовать для подключения съемного носителя информации, принтера, клавиатуры и компьютера, реализуя режим дистанционного управления; для сетевого использования либо трансляции экрана на внешний монитор следует доустановить модуль GPIB или LAN-VGA.
  • Программное конфигурирование дополнительных функций – генерирование сигналов стандартных форм с поддержкой модуляции и анализ протоколов автомобильных, промышленных и компьютерных параллельных шин выполняется специализированной микросхемой ASIC и активируется путем ввода номера лицензии, так же, как расширение полосы пропускания и включение режима тестирования по маске.

Купить цифровой осциллограф Keysight MSOX2014A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

Keysight MSOX2014A
Режимы сбора данных
Нормальный
отображение собранных данных на экране в реальном времени
С усреднением
число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированный
период захвата не менее 19 мкс
С обнаружением пиков
захват глитчей длительностью от 500 пс
Режим высокого разрешения
разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный
немедленный запуск при нажатии клавиши на панели
По перепаду
запуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналу
запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса
запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический
запуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов
8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации
1 ГВыб/с
Динамический диапазон
± 10 В
Общие данные
Полоса пропускания
100 МГц
Аналоговые каналы
4
Вертикальное разрешение
8 бит
Коэффициент отклонения
2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе
2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение
2.5 пс
Коэффициент развертки
5 нс/дел - 50 с/дел
Ограничение полосы пропускания
20 МГц
Входной импеданс
1 МОм, 18 пФ
Погрешность временной базы
25 ± 5 ppm
Измерения
25 автоматических измерений
Математические функции
сложение, вычитание, умножение, БПФ
Частота
0,1 Гц – 20 МГц
Формы сигнала
синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей
8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея
50 000 осцилограмм в секунду
Размеры
38.1 х 20.4 х 14.1 см
Вес
3.85 кг
Полные характеристики

Комплектация

  • 1 Цифровой осциллограф Keysight MSOX2014A
  • 2 N2862B Пассивный пробник 10:1, 150 МГц
  • 3 Инструкция по эксплуатации
