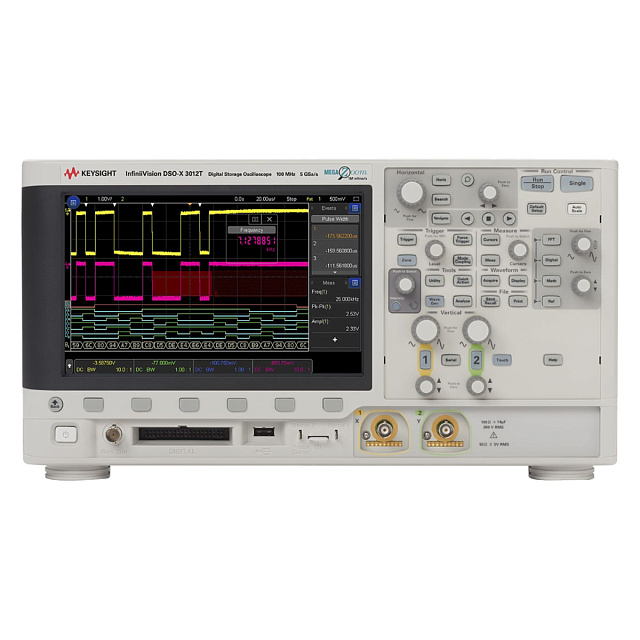

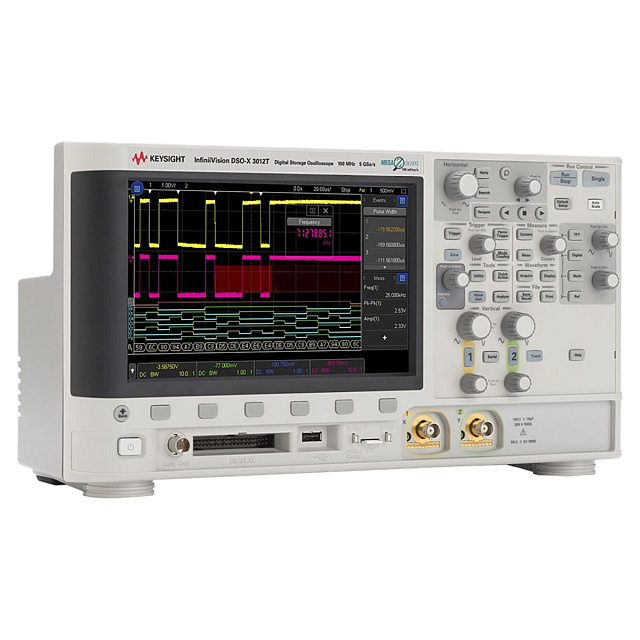

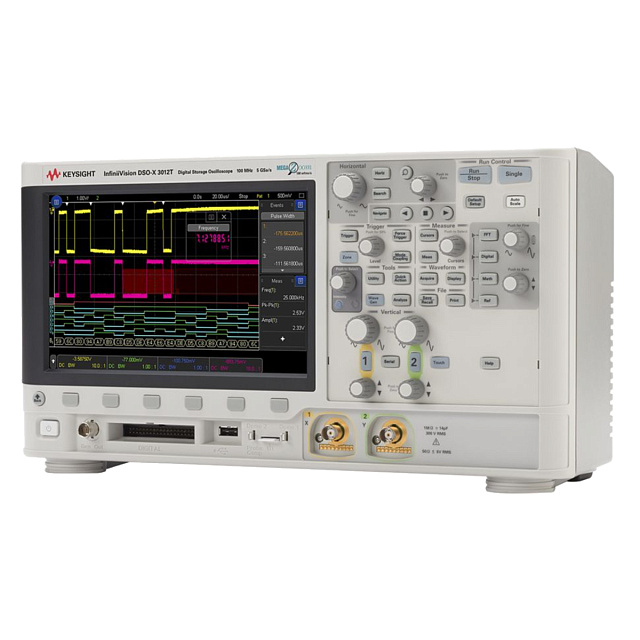

Осциллограф Keysight DSOX3012T
Технические характеристики Осциллограф Keysight DSOX3012T
| Полоса пропускания |
100 МГц |
| Частота дискретизации | 5 Гвыб/с на половине каналов, 2,5 Гвыб/с на всех каналах |
| Глубина памяти | Стандартно 4 Мвыб, сегментированная память в базовой комплектации |
| Число аналоговых каналов |
2 |
| Вертикальное разрешение | 8 бит (разрешение измерения 12 бит при усреднении) |
| Чувствительность по вертикали |
Модели 100 ~ 500 МГц: от 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом) Модели 1 ГГц: от 1 мВ/дел до 5 В/дел (1 МОм), от 1 мВ/дел до 1 В/дел (50 Ом) |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Коэффициент горизонтальной развертки |
3012T 3014T: от 5 нс/дел до 50 с/дел; 3022T 3024T 3032T 3034T: от 2 нс/дел до 50 с/дел; 3052T 3054T: от 1 нс/дел до 50 с/дел; 3102T 3104A: от 500 пс/дел до 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | ± 1,6 ppm |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8, 16, 32, 64… до 65 536 |
| Сегментированный | Период захвата не менее 19 мкс |
| С обнаружением пиков | Захват глитчей длительностью от 250 пс |
| Режим высокого разрешения | Разрешение 12 бит при развертке ? 1 мкс/дел |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши на панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По длительности импульса | Запуск по импульсу, длительность которого ? или < заданной (от 2 нс до 10 с) |
| По ранту | Запуск по ранту |
| По ТВ-сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По сигналам шин | Запуск по сигналам шин USB, I?C, SPI, RS-232, SENT, UART, CAN, CAN FD, LIN и I?S |
| По комбинации | Запуск по комбинации аналоговых или цифровых каналов |
| Прочие | Прочие режимы запуска (см. подробные технические характеристики) |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы | |
| Количество каналов |
16 (для моделей MSOX или DSOX после апгрейда) |
| Частота дискретизации | 1 ГВыб/с |
| Динамический диапазон | ± 10 В |
| Генератор сигналов | |
| Частота | 0,1 Гц — 20 МГц |
| Формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение, произвольная форма |
| Дисплей | 8,5-дюймовый емкостный сенсорный |
| Скорость обновления дисплея | 1 000 000 осцилл./с |
|
Интерфейс |
|
| Стандартно | USB 2.0-порты на передней и задней панелях, совместимые со скоростными флеш-накопителями |
| USB-порт для удаленного управления с ПК | |
| Опционально | GPIB, LAN, VGA |
| Габаритные размеры | 381 х 204 х 141 мм |
| Вес |
3,85 кг |
