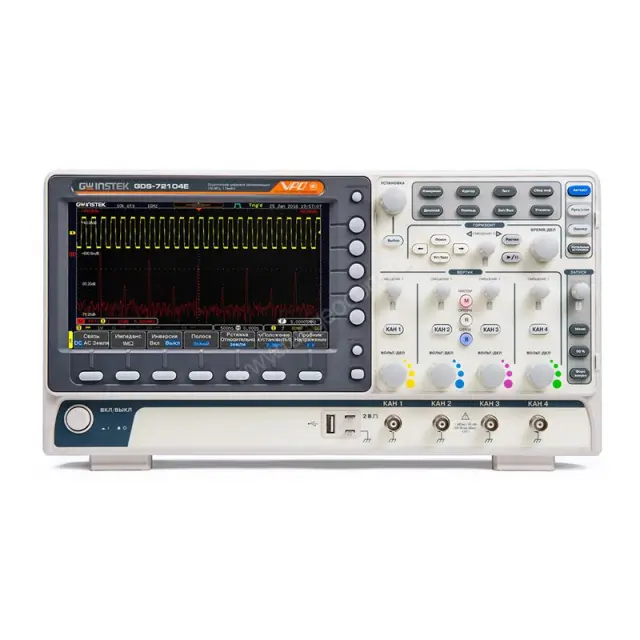

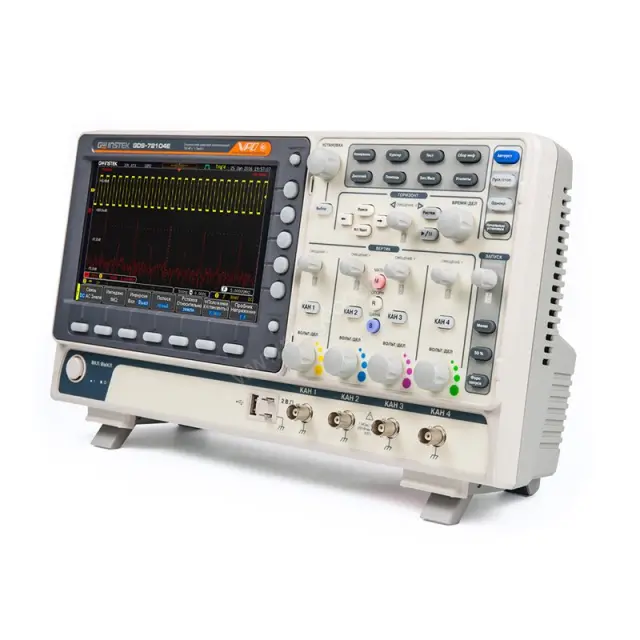

Осциллограф GW Instek GDS-72204E

Осциллограф GW Instek GDS-72204E – 4-канальная модель с полосой пропускания 200 МГц из серии лабораторных измерителей, которые по своей функциональности занимают промежуточное место между линейками GDS-71000A/B и GDS-72000. Этот прибор обладает расширенными возможностями по исследованию сложных сигналов, благодаря целому ряду функциональных нововведений.

Особенности

• Увеличенная глубина памяти с максимальным показателем до 10 МБ на канал позволяет одинаково эффективно использовать цифровой осциллограф для работы с медленными и быстрыми сигналами на длинных временных интервалах.
• Улучшенный режим сегментированной памяти , с задействованием до 29 000 сегментов, обеспечивает оцифровку сложных продолжительных сигналов – для точного воспроизведения записанной осциллограммы и выполнения измерений.
• Высокая частота обновления экрана дает возможность отслеживать и исследовать динамичные процессы, а поддержка технологии VPO, реализующей эффект аналогового послесвечения, повышает наглядность таких работ.

Основные преимущества

Для работы с сигналами разных типов у GW Instek GDS-72204E поддерживается широкий перечень режимов запуска развертки, включая синхронизацию по ранту, сигналу шины или внешнему событию. Наличие отдельного входа для синхронизирующего сигнала позволяет параллельно отслеживать коррелированные по времени процессы, например, изменение сигналов на входе и выходе исследуемого устройства. В приборе предусмотрена возможность задействования режима поиска для автоматического выявления событий и элементов сигнала, которые соответствуют заданным параметрам. Для определения базовых параметров сигнала, кроме функций автоматических, курсорных и статистических измерений, в GW Instek GDS-72204E вы можете использовать дополнительное приложение "цифровой мультиметр". Приложение "логгер" позволяет контролировать длительные процессы продолжительностью до 100 часов с записью осциллограмм или цифровых результатов измерений на USB-носитель.

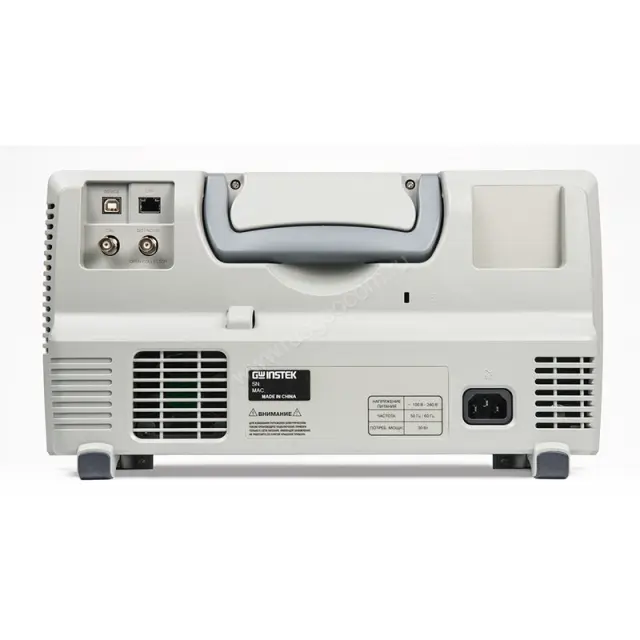

Дополнительные разъемы для расширения функций

Кроме встроенного калибратора, прибор оснащен дополнительным выходом Go/No Go. При работе в режиме допускового контроля сигналов по пороговому уровню в случае отрицательного результата испытаний на этот выход выдается импульс для передачи на внешние устройства. Такая система, наряду с сетевым портом LAN, позволяет использовать данный прибор в качестве основы для построения автоматизированных измерительных и испытательных систем с удалённым управлением.

Купить осциллограф GW Instek GDS-72204E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
