Осциллограф аналоговый двуканальный МЕГЕОН 15042

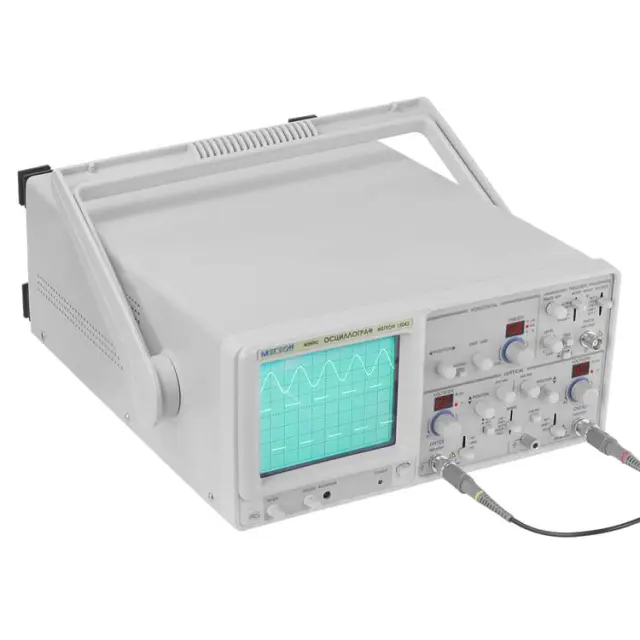

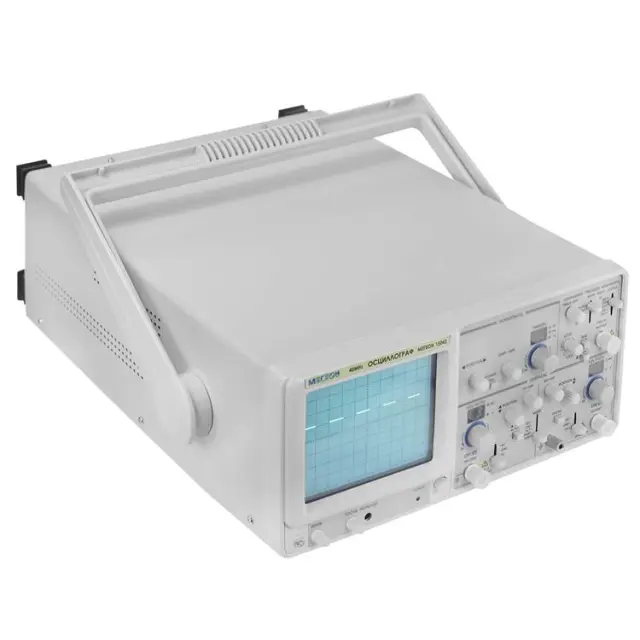

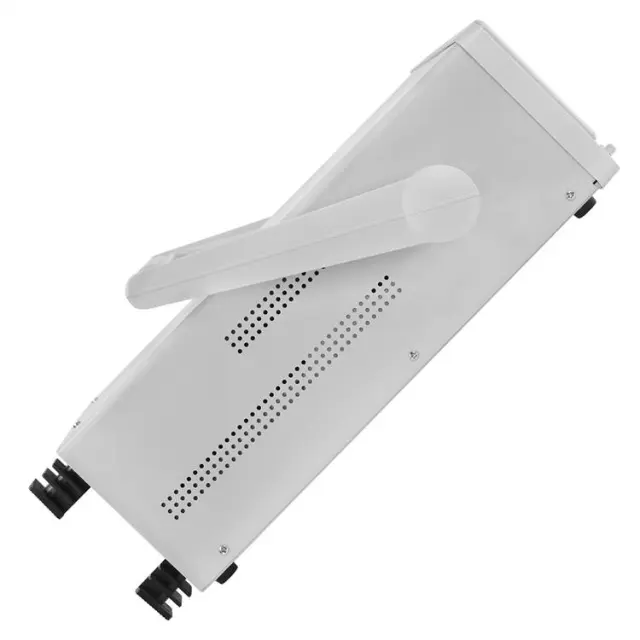

Осциллограф аналоговый двуканальный МЕГЕОН 15042 – надежный многофункциональный прибор с ЭЛТ, обеспечивающий возможность наблюдения формы сигналов в полосе частот от 0 до 40 МГц, с измерением характеристик. Он выполнен в виде настольного устройства и снабжен поворотной ручкой для удобства переноски, которая также выполняет роль опоры, обеспечивая комфортный наклон при установке на горизонтальных поверхностях. Благодаря демократичной цене и высоким техническим характеристикам данная модель пользуется популярностью у специалистов сервисных служб и радиолюбителей.

Основные функции

В качестве источника синхронизирующего сигнала может задействоваться любой из измерительных каналов, внешнее устройство, подключенное к входу TRIG IN, либо питающая электросеть переменного тока. Аналоговый осциллограф МЕГЕОН 15042 может функционировать в одно- и двухканальном режиме, в том числе с попеременным выводом на экран сигналов на первом и втором входах, с частотой переключения 250 кГц, обеспечивая их наложение для визуального сравнения. Поддерживается возможность растяжки развертки для наблюдения быстроменяющихся процессов, инвертирование сигнала в канале CH2, сложение и вычитание осциллограмм при двухканальном подключении, а также фазовые и частотные измерения по фигурам Лиссажу в режиме X-Y для сигналов в диапазоне до 500 кГц. Для отладки аналоговых видеосистем прибор снабжен режимами для просмотра полей и строк ТВ-сигнала.

Особенности МЕГЕОН 15042

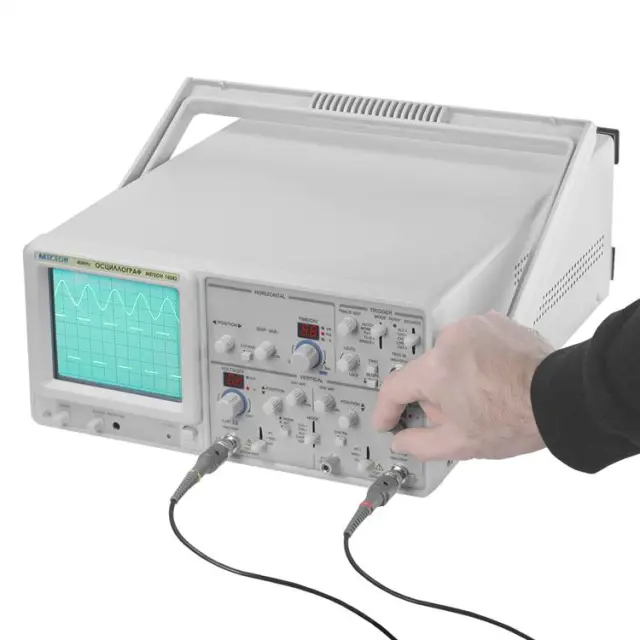

• Гибкое управление – для регулировки чувствительности входов и времени развертки используются поворотные переключатели и верньеры для плавной подстройки, диапазон которых в 2,5 раза перекрывает шаг дискретного регулирования, что ускоряет и упрощает необходимые настройки.
• Улучшенная наглядность и информативность – выбранные показатели чувствительности измерительных каналов и времени развертки отображаются на цифровых индикаторах, со светодиодными указателями размерности, размещенными над соответствующими поворотными регуляторами осциллографа; установка режимов работы входов и выбор источника и режима синхронизации производится движковыми переключателями линейного типа, с хорошо различимым указателем положения.

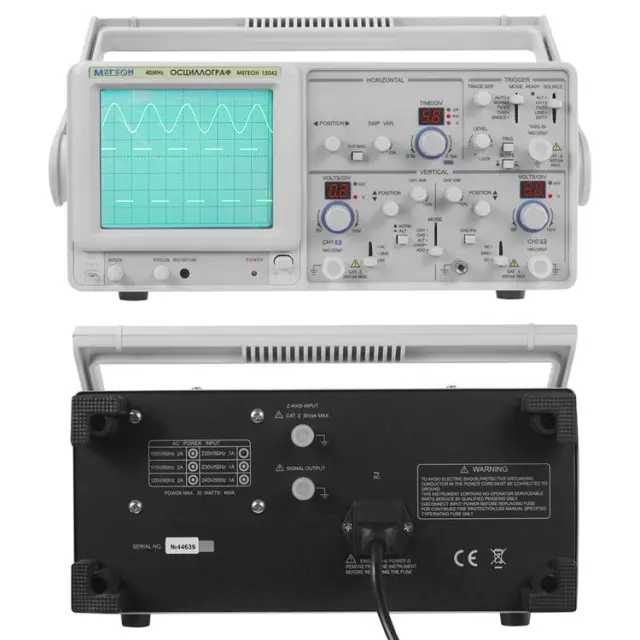

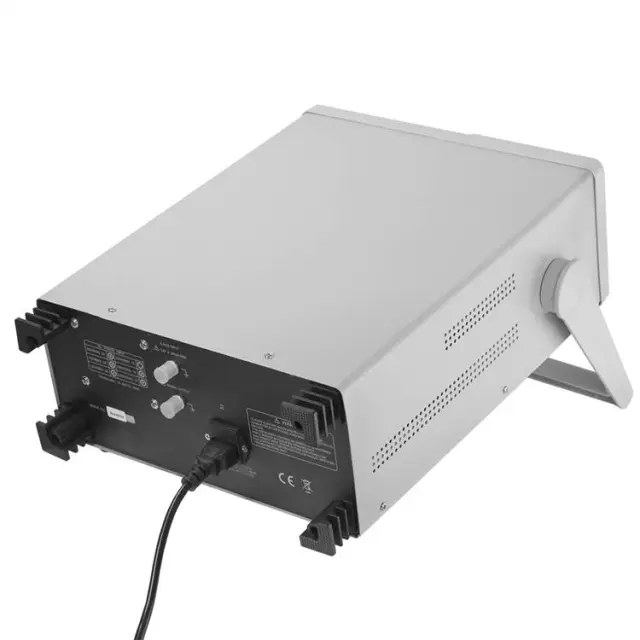

• Дополнительный измерительный выход с тыльной стороны корпуса, сигнал которого масштабирован с постоянным коэффициентом на 50-омной нагрузке относительно входа CH1, позволяет, одновременно с наблюдением осциллограмм, контролировать частотные параметры первого канала с помощью внешнего частотомера.

Купить осциллограф аналоговый двуканальный МЕГЕОН 15042, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
