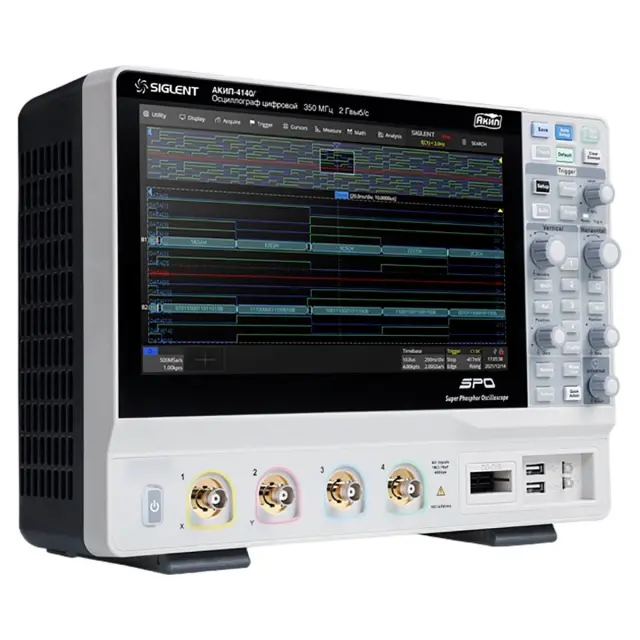

Осциллограф АКИП-4140/2

О товаре
Характеристики

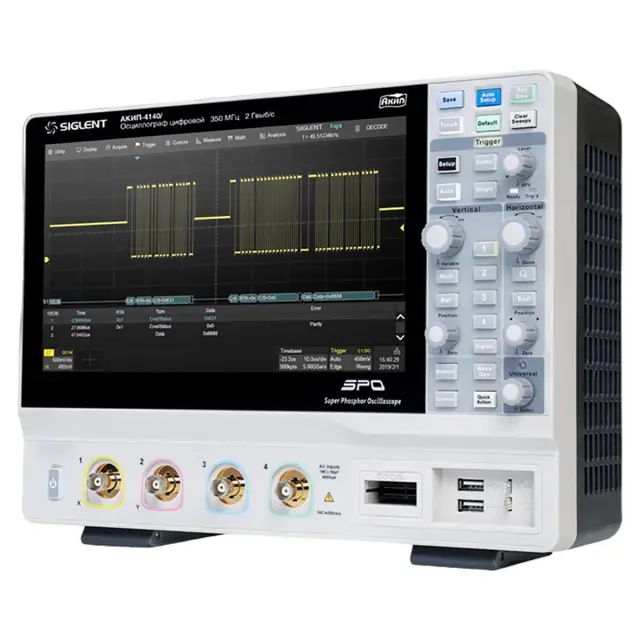

Осциллограф АКИП-4140/2 с полосой пропускания 200 МГц, оборудованный 12-битным АЦП с частотой семплирования до 2 ГГц в режиме объединения каналов и поддерживающий технологию SPO, относится к лабораторным приборам HD-класса, обеспечивая высокую точность отображения сложных низкоуровневых сигналов. Данная модель характеризуется высокой производительностью и поддерживает широкий перечень функций, часть из которых доступна в качестве опций, позволяя решать разнотипные задачи в ходе разработки, отладки, тестирования и диагностики сложного оборудования в различных отраслях: аэрокосмической, медицинской, коммуникационной и т.п.

Преимущества АКИП-4140/2

Чувствительность и точность – высокая скорость обновления осциллограмм при большой длине памяти, поддержка технологии цифрового люминофора и низкий уровень собственных шумов позволяют эффективно выявлять малозаметные аномалии сигнала и редкие артефакты.
Высокопроизводительный математический аппарат – помимо стандартных арифметических действий с сигналами разных каналов, поддерживается интегрирование, дифференцирование и другие расширенные вычислительные функции, с возможностью ввода собственных формул через соответствующий редактор, а также БПФ с использованием маркеров, автоматическим выявлением пиков и реализацией нескольких оконных режимов, что повышает эффективность анализа.
Гибкое управление – 10,1-дюймовый сенсорный multi-touch-дисплей осциллографа с разрешением 1024х600 позволяет выполнять перемещение, масштабирование и другие действия с изображениями, используя стандартные "смартфонные" жесты; поддерживается возможность подключения USB-клавиатуры и компьютерной мыши, а также дистанционное управление при прямом подключении осциллографа к ПК или по локальной сети через браузер.
Расширяемость – с помощью дополнительных аппаратных и программных опций осциллограф может быть оснащен функцией воспроизведения стандартных и произвольных форм, дополнительным логическим пробником на 16 цифровых каналов для работы со смешанными сигналами, активирован режим анализа мощности, увеличена полоса пропускания прибора и расширен перечень декодируемых шин.

Измерительные возможности

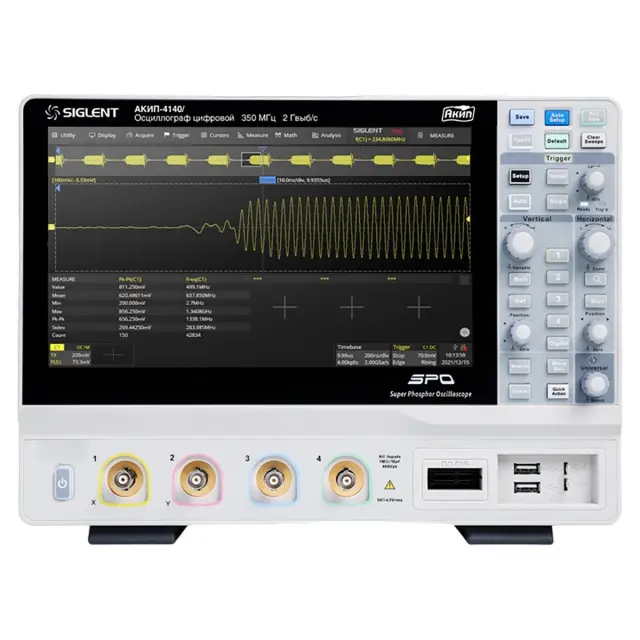

Четырехканальный осциллограф способен выполнять более 50 видов автоматических измерений в 4 категориях, как в реальном времени, так и при просмотре сохраненных данных. В режиме статистики можно просматривать до 12 параметров одновременно. Реализуя функции управления внешним генератором, прибор позволяет исследовать АЧХ и ФЧХ тестируемых объектов с построением графиков Боде.

Купить осциллограф АКИП-4140/2, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	АКИП-4140/2
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	200 МГц
Ограничение ПП	20 МГц
Время нарастания (50 Ом)	1,7 нс
Коэф. отклонения (Коткл.)	500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел)	55 мкВ
Погрешность измерения постоянного напряжения при Uсм = 0 В	500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ
Диапазон установки смещения	50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
Входной импеданс	50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ  2 пФ
Макс. входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	1 нс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора	±2,5*10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц режимы работы основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Синхронизация по зоне	две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
Частота дискретизации	1 ГГц на канал (2 ГГц в режиме объединения каналов)
Интерполяция	SinX/X, X
Длина записи	100 МБ на канал (200 МБ в режиме объединения каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор, усреднение, накопление, ERES
Курсорные измерения
Источник курсоров	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции	ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Функции по вертикали	макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +; -; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter период, частота, время макс, время мин, +длительность, -длительность, время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. заполнения, -коэф. заполнения, задержка, джиттер
Дополнительные	площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки	фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика	текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
Математика
Математические каналы	F1, F2, F3, F4
Источник математики	КАН1…КАН4, F1…F4
Функции	+, -, х; /; d/dt, ∫dt, √, e x, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ
АЧХ анализ
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	встроенный генератор сигналов – программная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Измерение мощности (опция)	качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	500 МГц максимум
Длительность импульса	от 3,3 нс
Длина памяти	до 50 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Выходной разъем	на задней панели, BNC-тип
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон 1 мкГц…25 МГц (Синус)	1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность ЦАП	14 бит
Выходной уровень	3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений

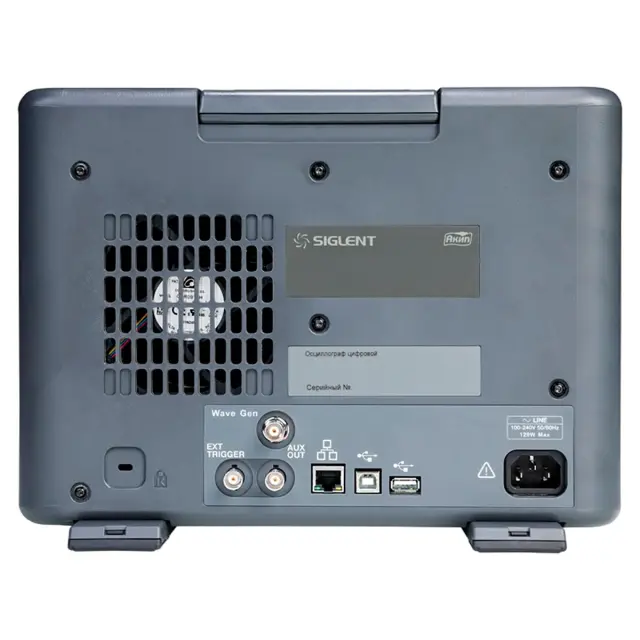

Входы выходы	передняя панель: USB 2.0 Host (2), выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: выход синхр. (3,3 В LVCMOS), доп.контр. выход (3,3 В TTL)
Напряжение питания	100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Условия эксплуатации	от 0°C до +50°С, влажность не более 90% без образования конденсата
Габаритные размеры	317,2 х 149 х 236 мм
Масса	нетто: 4,1 кг; брутто: 5,6 кг
