Осциллограф АКИП-4139/2

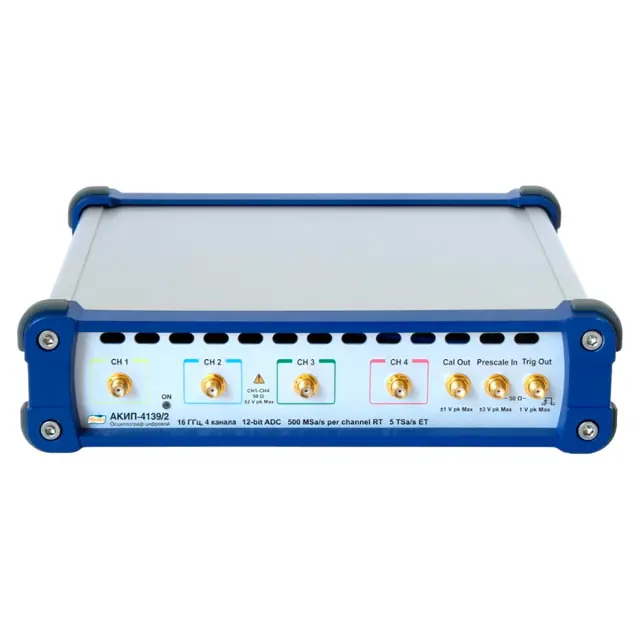

Осциллограф АКИП-4139/2 выполнен в виде USB-приставки в моноблочном корпусе и предназначен для работы под управлением внешнего ПК, используя для отображения визуальных данных дисплей подключенного компьютера. Представляя собой прибор типа "два в одном", он совмещает в себе функции осциллографов эквивалентного и реального времени. От модели 4139/1, также оснащенной четырьмя входами, данное устройство отличается повышенным до 16 ГГц верхним пределом полосы пропускания.

Функциональные особенности

За счет регулируемой вертикальной чувствительности от 10 до 250 мВ/дел., при высокой точности усиления по постоянному току с поддержкой смещения, осциллограф АКИП-4139/1 характеризуется широким динамическим диапазоном. Большая глубина памяти дает возможность одновременно отслеживать до четырех участков осциллограмм в режиме увеличения, с возможностью их горизонтального и вертикального смещения для удобства сравнения. Масштабирование 2K позволяет измерять элементы формы сигнала с разверткой 25 нс/дел.

Система синхронизации осциллографа обеспечивает прямой запуск на частотах до 3 ГГц. Наличие быстродействующих компараторов на входе дает возможность регулировать чувствительность путем задания уровня и гистерезиса, с любым наклоном триггера, в том числе с двухскатной формой – для получения псевдоглазковых диаграмм. Расширение диапазона частот реализуется при задействовании режима делителя частоты, а поддержка внешнего предмасштабированного запуска позволяет работать в пределах всей полосы пропускания осциллографа, добиваясь при этом низкого уровня джиттера запуска. Интегрированный частотомер отображает частоту или период отслеживаемого сигнала с разрешением в 7 разрядов, независимо от настроек и временной развертки.

Преимущества АКИП-4139/2

• Промышленный дизайн – благодаря слим-исполнению, отсутствию встроенного дисплея и внешних органов управления осциллограф можно эксплуатировать в производственных условиях в составе автоматизированных стендов и испытательных установок.

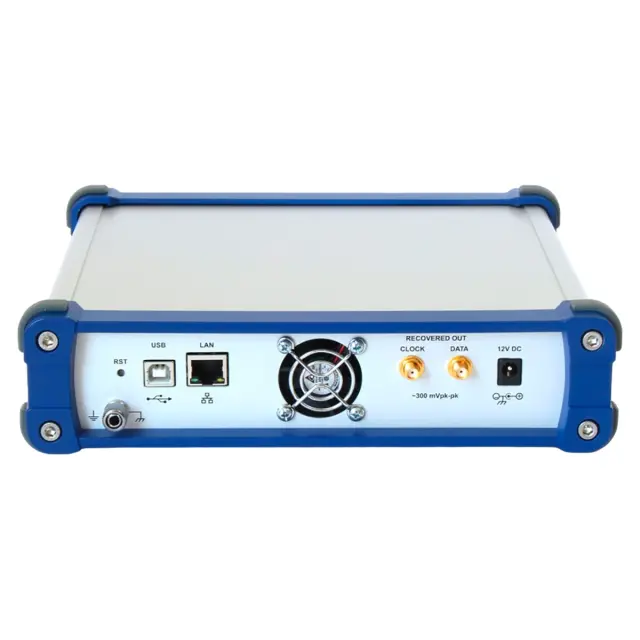

• Разные варианты управления – в отличие от изделий серий АКИП-4137 и АКИП-4138, помимо USB-порта в данной модели дополнительно используется LAN-интерфейс, что дает возможность не только задействовать прямое подключение осциллографа к ПК, но и реализовать удалённый контроль за процессом измерений при выполнении работ в сетевом режиме.
• Изменяемая ширина полосы пропускания, реализованная за счет ее аппаратного ограничения, позволяет отслеживать как обычные, так и низкоуровневые сигналы, блокируя при захвате высокочастотный шум.
