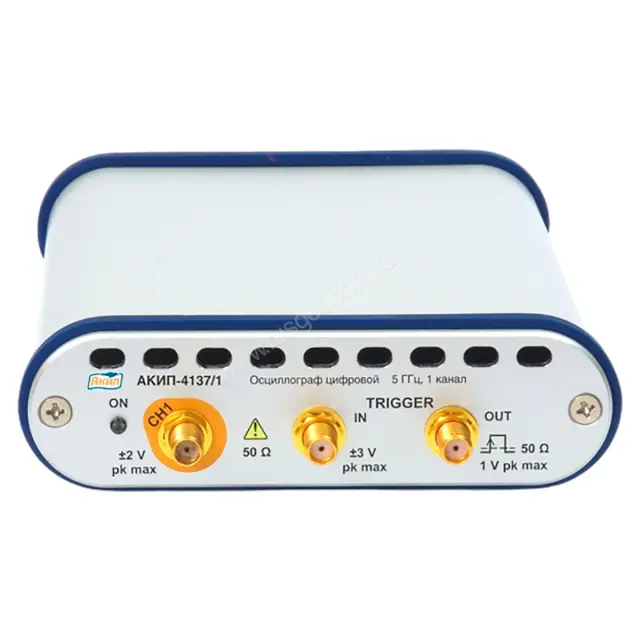

Осциллограф АКИП-4137/1
Технические характеристики
АКИП-4137/1 | |
|---|---|
Канал вертикального отклонения | |
Число каналов | 1 |
Полоса пропускания (-3 дБ) | 0 - 5 ГГц |
Ограничение ПП | 0...500 МГц |
Время нарастания (10% -90%) | ≤70 пс в полной ПП ≤ 700 пс (ограничение ПП) |
Неравномерность АЧХ(±1 дБ) | ±1 дБ (≥ 3 ГГц) |
Коэф. отклонения (Коткл.) | 10 мВ/дел … 250 мВ/дел – полна вертикальная шкала 8 делений регулировка в последовательности: 10-12,5-15-20-25-30-40-50-60-80-100-125-150-200-250 мВ/дел плавна регулировка с шагом 1% или лучше При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел. |
Погрешность измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц при Uсм = 0 В | ±(0,015·8[дел]·Ко[мВ/дел]+1 мВ), где Kо – значение коэффициента отклонения, мВ/дел |
Уровень собств. шумов, с.к.з | ≤1,8 мВ макс. в полной ПП ≤ 0,8 мВ при ограничении ПП |
Диапазон пост. смещения | ±1 В (регулируемое, шаг 10 мВ) |
Погрешность установки уровня постоянного смещения | ±(0,015·|Uсм|+0,015·8[дел]·Ко[мВ/дел]+1,5 мВ), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
Входной импеданс | (50 ± 1,5) Ом |
Макс. входное напряжение | ± 1 В |
Тип связи по входу | по пост. току /DC (открытый вход) |
Защита от перенапряжения | ± 2 В (пост. +перем.) |
Коннектор ВЧ входа | соединитель SMA-типа (розетка), совместим с PC 3.5 |
Канал горизонтального отклонения | |
Режимы работы (развертка) | основная, подсвеченная, задержанная, двойная задержанная |
Коэффициент развертки (Кразв.) | полная горизонтальная шкала – 10 делений: 10 нс/дел … 1000 с/дел (реальное время) 50 пс/ дел … 5 мкс/ дел (эквивалентное время) 100 мс/дел … 1000 с/дел (режим самописца/ Roll) |
Разрешение | 1 пс (эквивалентное время) |
Число сегментов (режим сегментированной памяти) | 2….1024 (межсегментное время 3 мкс) |
Относительная погрешность частоты внутреннего опорного генератора (δF) | ±1*10-5 |
Погрешность измерения временных интервалов | ±(δF*Tх + 0,001*То+5*10-12, где δF - погрешность частоты опорного генератора Тх – измеряемый временной интервал, с То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с |
Регулируемая задержка | 0…4,28 с (1 дел. Кразв.- "грубо"/ 0,1 дел. Кразв.- "точно"; при ручном вводе или калькулировании значение приращения составляет 0,01 дел |
Синхронизация | |
Источники синхросигнала | внутренний прямой/делитель частоты. внешний прямой/делитель частоты |
Режимы запуска развертки | автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single), По заданному шаблону (Pattern), По Глазу (Eye Line) |
Виды синхронизации | по фронту (Edge) – любой источник в диапазоне 0…3 ГГц c делителем частоты (Divided/2) - любой источник в диапазоне 0…6 ГГц |
Чувствительность | ±1 В (регулируемая, шаг 10 мВ – грубо, 1 мВ - точно) |
Джиттер синхронизации, скз | 2 пс + 1*10-5 от задержки (для Edge, Divided) |
Вход внешней синхронизации | SMA-типа (розетка), связь входа DC, 50 Ом ± 1,5 Ом защита входа: ± 3 Впик макс |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 12 бит (до 16 бит – реж. HighRes) |
Частота стробирования | 1 Твыб/сек - эквив. время 5 Твыб/сек - Эквив. время 500 Мвыб/с - реальное время |
Объем памяти (запись) | 500 Б … 250 кБ - эквивалентное время 50 Б … 250 кБ - реальное время |
Режимы сбора данных | обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes) |
Режимы дискретизации | реальное время, эквивалентное время, режим самописца (Roll), сегментированный режим |
Число усреднений | 2…4096 |
Режим выделения огибающей | минимум, максимум, минимум и максимум одновременно |
Маркерные измерения | |
Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
Виды измерений | Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s) |
Режимы перемещения маркеров | раздельный или связанный |
Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
Автоматические измерения (до 10 параметров одновременно) | |
По вертикали | максимум, Минимум, Пик-пик, "Верхний" уровень, "Нижний" уровень, Амплитуда, "Верх-Низ" (средний ур.), Среднеезначение, DC скз, AC скз, Площадь, Ср. значение за период, DC
скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов,Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик,
+Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
Статистические измерения | текущее, минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
Между параметрами | задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB |
БПФ | амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ |
Определения вершины и основания сигнала | по гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) |
Пороги | устанавливают в процентах, вольтах или делениях. стандартно: 10-50-90 % или 20-50-80 % |
Границы | произвольная часть экрана по горизонтали |
Режим измерения | повторяющийся или однократный |
Математика | |
Математические функции | вычисление и отображение до 4-х математических функций F1…F4 (сигналов) |
Maтематические операторы | сложение, вычитание, умножение, деление, инверсия, модуль, экспонента (e), экспонента (10), логарифм (e), логарифм (10), дифференциал, интеграл, обратное БПФ, линейная
интерполяция, интерполяцияSin(x)/x, сглаживание, тренд и др |
Гистограммы | |
Окно гистограммы | вертик. или горизонтально построение внутри любой выбранной области экрана |
Измеряемые параметры | шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации |
Маски | |
Типы масок | стандартная, автомаска, из памяти, вновь созданная, отредактированная |
Стандартные маски | 167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA |
Глазковые диаграммы | |
Измеряемые сигналы | автоизмерения параметров NRZ и RZ “глазковых” диаграмм |
Измеряемые параметры | площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее,
середина, минимум, выброс, шум, размах, основание |
Сохранение и вызов сигналов | |
Управление | запись и вызов установок, осциллограмм, экранов (Screen) |
Сохранение на ПК | запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
Внутренняя память | запись и вызов до 4-х сигналов (ячейки М1-М4) |
Aвтопоиск сигналов | обеспечивает автоустановку коэф. отклонения и напряжения компенсации, коэф. развертки и задержки, а также уровня синхронизации |
Общие данные | |
Напряжение питания | 12 В ± 5%, (универс. AC/DC) |
Потребляемый ток | 1,3 А макс |
Интерфейс | USB 2.0 (совместим с USB 3.0) |
Совместимые ОС | Windows 7, Windows 8 или Windows 10 (32-бит или 64-бит) |
Рабочие условия | нормальные: от +5°C до +40°C для указанной в ТТД погрешности: от +15°C до +25°C относительная влажность до 85 % при +25°C |
Условия хранения | от –20°C до +50°C |
Относительная влажность | до 95 % при +25°C |
Габаритные размеры | 114 х 42 х 187 мм |
Масса | 370 г |
