Осциллограф АКИП-4135/3

Add a review

Гарантия 3 года

Госреестр 85334-22

Артикул 00-0017137 Код товара 116788

Характеристики

Госреестр:

85334-22

Полоса пропускания:

2 ГГц

Количество каналов:

Все характеристики

АКИП-4135/3 — это флагманский четырехканальный цифровой осциллограф, сочетающий в себе широкую полосу...

Перейти к описанию

AKIP

Под заказ

1 353 750 ₽

Нашли дешевле? Сообщите нам!

RIGOL MSO8204 - цифровой осциллограф смешанных сигналов

Ключевые преимущества

Полоса пропускания 2 ГГц: надежная работа с высокочастотными компонентами и быстрыми фронтами сигналов.
Скорость обновления до 750 000 осциллограмм/сек: мгновенное обнаружение редких глитчей и нестабильностей.
Дискретизация до 10 ГГц: режим ESR обеспечивает максимальную плотность точек для безупречной детализации.
Режимы HISTORY и сегментированной памяти: автоматическая фиксация истории изменений сигнала для ретроспективного анализа.
Интеллектуальная система поиска "Search": мгновенная навигация по большим массивам данных по заданным критериям.
Глубокая память 500 МБ: захват длительных временных интервалов с сохранением высокой частоты выборки.

Скорость захвата и качество визуализации

Цифровой осциллограф устанавливает новые стандарты производительности в своем классе. Благодаря скорости обновления экрана до 750 000 кадров в секунду, прибор позволяет визуализировать динамику сигнала практически в реальном времени. Максимальная частота дискретизации 5 ГГц (до 10 ГГц в режиме ESR) в совокупности с поддержкой различных методов интерполяции гарантирует точность восстановления формы сигнала даже на предельных частотах. 8-битный АЦП и возможность переключения входного сопротивления (50 Ом / 1 МОм) обеспечивают гибкость при подключении различных типов пробников и источников.

Работа с архивом данных и сегментирование

Для задач, требующих длительного наблюдения, в АКИП-4135/3 реализована продвинутая работа с памятью объемом 500 МБ. Режим сегментирования позволяет эффективно использовать этот объем, сохраняя только значимые фрагменты сигнала из разных временных интервалов. Функция HISTORY работает в фоновом режиме, автоматически записывая прошлые состояния сигнала. Это дает инженеру возможность "отмотать" время назад и детально изучить событие, которое привело к сбою, даже если оно не было зафиксировано триггером в момент возникновения.

Аналитическая мощь и поиск событий

Математический пакет осциллографа включает в себя не только стандартные операции, но и быстрое преобразование Фурье (БПФ) на массиве до 8 миллионов точек, что превращает устройство в полноценный анализатор спектра. В условиях избытка данных на помощь приходит "поисковая машина" (Search): она автоматически находит события, соответствующие заданным параметрам, существенно сокращая время на рутинную проверку. Прибор поддерживает синхронизацию и декодирование большинства популярных протоколов, обеспечивая комплексную отладку систем со смешанными сигналами.

Эргономика и надежность измерений

АКИП-4135/3 спроектирован как универсальный инструмент для исследовательских лабораторий и производственных площадок. Широкий спектр автоматических и курсорных измерений предоставляет исчерпывающую статистику по всем параметрам сигнала. Высокая стабильность характеристик и продуманный интерфейс управления позволяют сосредоточиться на решении инженерных задач, обеспечивая гарантированную точность и повторяемость результатов измерений в полосе до 2 ГГц.

Купить цифровой осциллограф АКИП-4135/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Осциллограф АКИП-4135/3

	АКИП-4135/3
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 2 ГГц
Время нарастания (50 Ом)	≤ 230 пс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ.
Диапазон установки смещения	50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
Погрешности установки уровня постоянного смещения	±(0,01·\|Uсм\|+0,0002·\|Uпр\|+0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс	50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	100 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±2,5*10^-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Синхронизация по зоне	две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
Частота дискретизации	5 ГГц на канал (10 ГГц в режиме ESR)²
Полоса пропускания в режиме Hi-Res	9 бит: 0,25дискретизации, до аналоговой полосы пропускания 10 бит: 0,115дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055дискретизации, до 550 МГц (ограничение полосы пропускания) 12 бит: 0,028дискретизации, до 280 МГц (ограничение полосы пропускания) 13 бит: 0,014дискретизации, до 140 МГц (ограничение полосы пропускания) 14 бит: 0,007дискретизации, до 70 МГц (ограничение полосы пропускания) 15 бит: 0,0035дискретизации, до 35 МГц (ограничение полосы пропускания) 16 бит: 0,0017дискретизации, до 17 МГц (ограничение полосы пропускания)
Интерполяция	SinX/X, X
Длина записи (1/2/4 канала)³	500 МБ/ 250 МБ/ 125 МБ на канал
Пиковый детектор	200 пс
Режимы работы	выборка, пиковый детектор, усреднение, накопление, Hi-Res
Курсовое измерение
Источник курсоров	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции	ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений	КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений	весь экран или ограниченно (определяется курсорами)
Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные измерения	площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки	фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика	текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
Математика
Математические каналы	F1, F2, F3, F4
Источник математики	КАН1…КАН4, F1…F4
Функции	+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Диаграммы Боде	анализ частотных характеристик по КАН1…КАН4 требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409, АКИП-3418, АКИП-3422 подключенный по интерфейсу USB диапазон частот: 10 Гц … 120 МГц режим работы: линейный, логарифмический
Измерение мощности (опция)	качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Глазковые диаграммы (опция)	источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE поддержка тестирования сигналов по маске
Анализ джиттера (опция)	источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данных разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1 ГГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) щум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Напряжение изоляции	± 42 Впик
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений

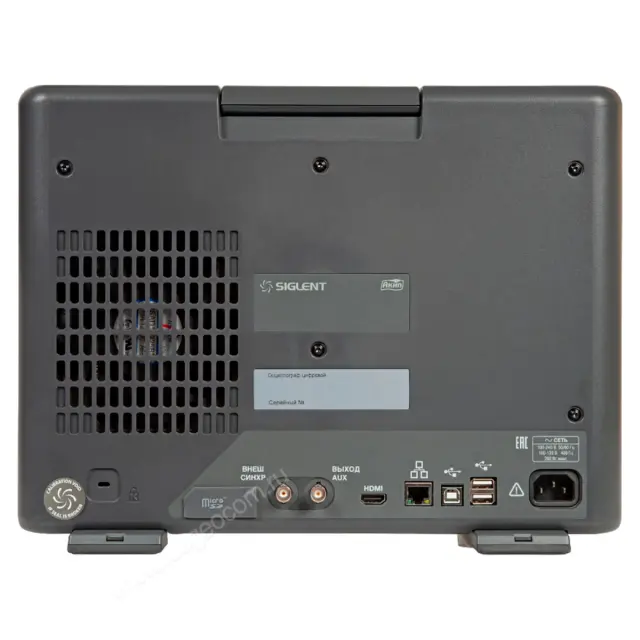

Входы выходы	передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI
Напряжение питания	100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум
Габариты	379 х 159 х 288 мм
Масса	5,5 кг

Комплектация

1 Осциллограф АКИП-4135/3
2 Шнур питания
3 Делитель - 4 шт.
4 Кабель USB
5 Мышь беспроводная
6 Руководство по эксплуатации
