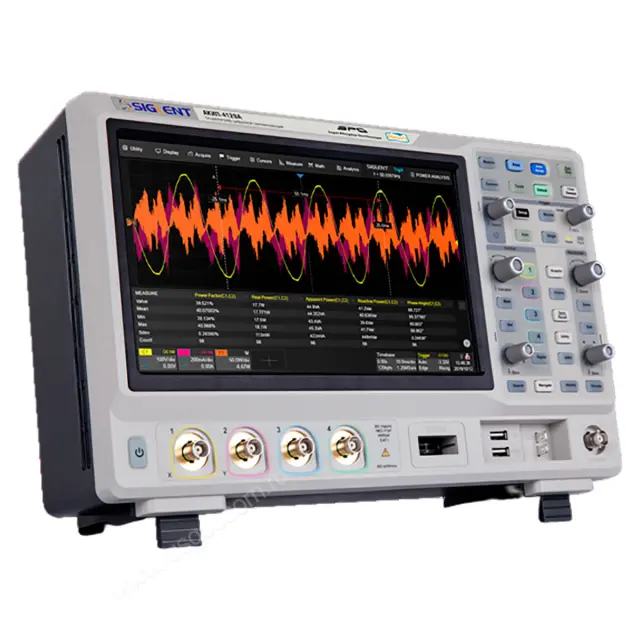

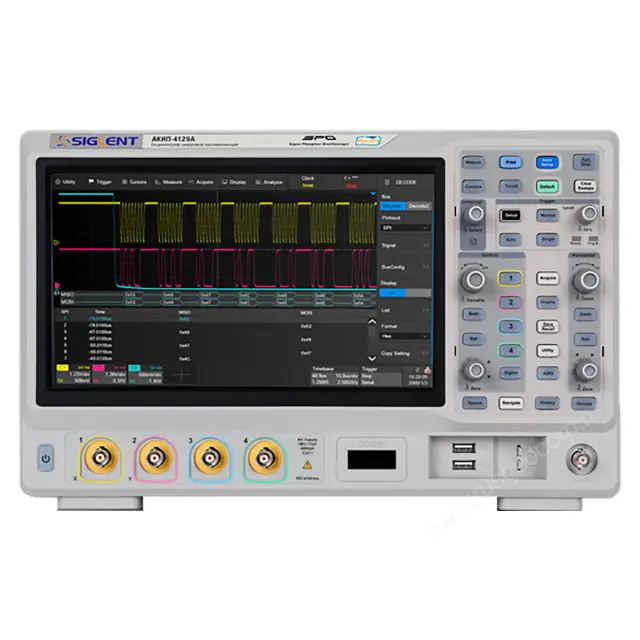

Осциллограф АКИП-4129А + Опция 500А
Оставить отзыв
Гарантия 3 года
Госреестр 81793-21
Артикул 00-0013697 Код товара 116769
Характеристики
Госреестр:
81793-21
Полоса пропускания:
500 МГц
Количество каналов:
4
503 405 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Осциллограф АКИП-4129А + Опция 500А
Технические характеристики
АКИП-4129А + Опция 500А | |
|---|---|
Канал вертикального отклонения | |
Число каналов | 4 |
Полоса пропускания (-3 дБ, 50 Ом) | 0 - 500 МГц |
Время нарастания (50 Ом) | ≤ 800 пс – для полосы пропускания 500 МГц |
Ограничение ПП | 20 МГц, 200 МГц |
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
Погрешность установки Коткл. | ± 3 % |
Погрешность измерения напряжения | ±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении. |
Диапазон установки смещения | 500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В |
Входной импеданс | 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ |
Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел |
Погрешность опорного генератора | ±3,5·10-6 |
Погрешность измерения временных интервалов | ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц. |
Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y |
Синхронизация | |
Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция) |
Режимы запуска развертки | автоматический, ждущий, однократный |
Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
|

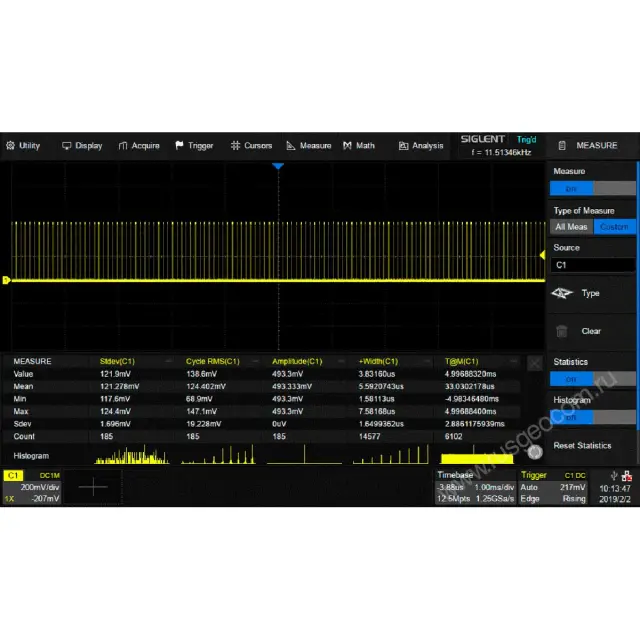

Предзапуск | 0…100% памяти |
Послезапуск | 0…5000 делений |
Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации | внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита. |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция | SinX/X, X |
Длина записи | 100 МБ на канал (200 МБ при объединении каналов) |
Пиковый детектор | 1 нс |
Режимы работы | выборка, пиковый детектор |
Курсовое измерение | |
Функции | DU; DT; 1/DT |
Автоматические измерения | |
Функции по вертикали | 19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
Функции по горизонтали | 17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др. |
Дополнительные измерения | 10 видов измерений: площадь, число периодов, число фронтов, число импульсов |
Измерение задержки | 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение. |
Математика | |
Функции | +, -, х; /; d/dt, ∫dt, &radic |
Операторы | любой аналоговый канал |
АЧХ анализ диаграмма боде | |
Измерительный канал | любой из аналоговых каналов |
Поддерживаемый источник сигнала | Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
Тип развертки | прямая, многоуровневая |
Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) |
Виды измерений | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза |
Дополнительные возможности | |
Режим HISTORY | сохранение с временными метками до 90000 осциллограмм |
Сегментированная память | до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц |
Амплитудно-частотный анализ | |
Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422 |
Минимальная полоса анализа | 500 Гц |
Число точек | до 500 |
Декодирование | |
Формат данных | стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
Логический анализатор (опция) | |
Число каналов | 16 |
Частота дискретизации | 500 МГц максимум |
Длительность импульса | от 3,3 нс |
Синхронизация | по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
Генератор функциональный (опция) | |
Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
Частотный диапазон | 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц |
Разрешение | 1 мкГц |
Погрешность установки | ±5*10-5 |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрядность АЦП | 14 бит |
Выходной уровень | 3 Впик-пик(50 Ом); 6 Впик-пик (1 МОм) |
Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) |
Ограничение уровня | |Voffset|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
Общие данные | |
ЖК-дисплей | цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
Интерфейсы | USB Hosts, USB Device, LAN |
Напряжение питания | 100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум |
Рабочая температура | +10 °C - +40 °C; влажность ≤ 85% |
Габариты | 352 х 111 х 224 мм |
Масса | 3,9 кг |
Комплектация
- 1 Осциллограф АКИП-4129А
- 2 Опция 500А
- 3 Шнур питания
- 4 Пробник - 4 шт.
- 5 Кабель USB
- 6 CD с ПО
