Госреестр

Осциллограф АКИП-4129А + Опция 200А

Add a review

Гарантия 3 года

Госреестр 81793-21

Артикул 00-0013695 Код товара 116768

цифровой осциллограф АКИП-4129А + Опция 200А

АКИП-4129А + Опция 200А - цифровой осциллограф

Характеристики

Госреестр:

81793-21

Полоса пропускания:

200 МГц

Количество каналов:

Все характеристики

Осциллограф АКИП-4129А с опцией 200А представляет собой современное и мощное устройство, предназначенное...

Перейти к описанию

AKIP

253 175 ₽ Последняя цена

Описание и характеристики
Сервис

Осциллограф АКИП-4129А + Опция 200А

О товаре
Характеристики

Осциллограф АКИП-4129А с опцией 200А представляет собой современное и мощное устройство, предназначенное для исследования, анализа и измерения различных электрических сигналов.

Мощные технические характеристики

Одной из главных особенностей модели является наличие четырех каналов с пропускной способностью 200 МГц. Это позволяет устройству эффективно работать с высокочастотными сигналами, что особенно важно при проведении сложных измерений и тестирования. Частота дискретизации в 1 ГГц на канал обеспечивает получение высококачественных данных, что критично для точного анализа.

Объем памяти на канал цифрового осциллографа составляет 100 МБ, а при объединении каналов – 200 МБ. Это позволяет хранить большие объемы данных, что особенно полезно для длительных измерений или сложных сигналов.

Разнообразие режимов сбора данных

Прибор предлагает множество режимов сбора данных, включая выборку, детектор пиков и режим с увеличенным разрешением АЦП. Эти режимы позволяют пользователю адаптировать устройство под конкретные задачи, обеспечивая максимальную гибкость в работе.

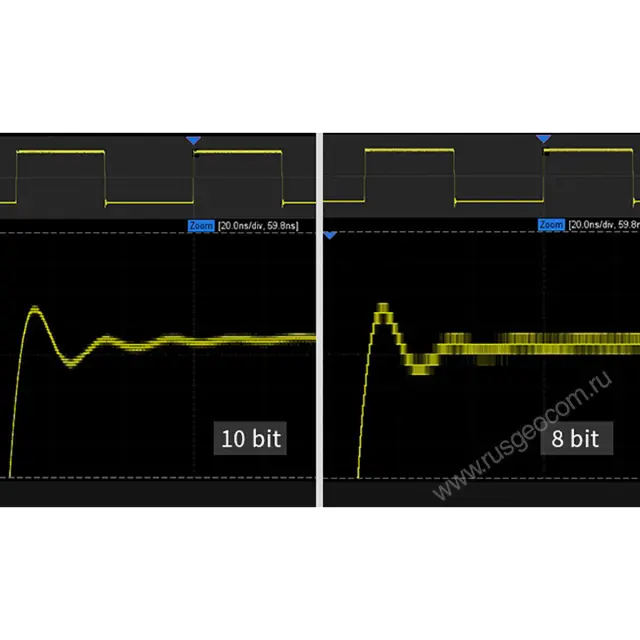

Разрядность АЦП может быть установлена в диапазоне от 8 до 10 бит в зависимости от требуемой полосы пропускания и объема памяти. Это дает возможность пользователю выбирать оптимальный режим работы в зависимости от специфики проводимых измерений.

Удобство использования и управление яркостью

Осциллограф АКИП-4129А оснащён 256-уровневой яркостью луча, что позволяет удобно настраивать яркость в зависимости от условий освещения и типа сигнала. Два типа интерполяции – sin X/x и линейная – обеспечивают более точное представление сигналов, что делает анализ данных более удобным и эффективным.

Интерфейсы и интеграция

Оборудование предлагает разнообразные интерфейсы, включая USB TMC, LAN и опциональный GPIB. Это обеспечивает гибкую и эффективную интеграцию в существующие системы, позволяя обмениваться данными с другими устройствами и системами. Такие возможности делают осциллограф идеальным инструментом для работы в лабораториях и на производстве.

Высококачественный дисплей

Дисплей имеет высокое разрешение и яркость, что обеспечивает комфортное использование и качественную визуализацию данных. Цветной SVGA TFT дисплей размером 26 см гарантирует четкое и яркое изображение осциллограмм. Яркость можно регулировать, что позволяет работать в различных условиях освещения, от ярких лабораторий до затемненных помещений.

Купить цифровой осциллограф АКИП-4129А + Опция 200А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	АКИП-4129А + Опция 200А
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 200 МГц
Время нарастания (50 Ом)	≤ 1,7 нс – для полосы пропускания 200 МГц
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении.
Диапазон установки смещения	500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В
Входной импеданс	50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±3,5·10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц.
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	100 МБ на канал (200 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
Функции по горизонтали	17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.
Дополнительные измерения	10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерение задержки	10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 90000 осциллограмм
Сегментированная память	до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа	500 Гц
Число точек	до 500
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	500 МГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	352 х 111 х 224 мм
Масса	3,9 кг

Полные характеристики

Комплектация

1 Осциллограф АКИП-4129А
2 Опция 200А
3 Шнур питания
4 Пробник - 4 шт.
5 Кабель USB
6 CD с ПО

Документация

pdf

Технические данные

LNK

Сведения об утвержденном типе средств измерений в информационном фонде
