Осциллограф АКИП-4129А

Add a review

Гарантия 3 года

Госреестр 81793-21

Артикул 00-0013694 Код товара 116766

Характеристики

Госреестр:

81793-21

Полоса пропускания:

100 МГц

Количество каналов:

Все характеристики

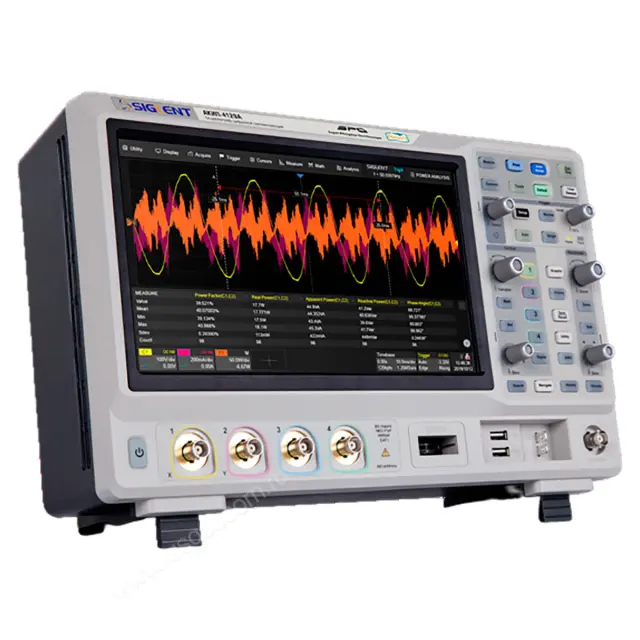

Цифровой осциллограф АКИП-4129А – это мощный и универсальный инструмент для измерения и анализа сигналов...

Перейти к описанию

AKIP

Под заказ

177 270 ₽

Нашли дешевле? Сообщите нам!

Четыре независимых канала

Позволяют одновременно наблюдать и анализировать четыре сигнала, что существенно ускоряет процесс измерения и отладки.

Полоса пропускания 100 МГц

Обеспечивает точное измерение высокочастотных сигналов. Возможность программного увеличения полосы пропускания до 500 МГц расширяет возможности прибора для работы с более сложными сигналами.

Максимальная частота дискретизации 2 ГГц

Гарантирует высокую точность и детальность отображения быстро меняющихся сигналов.

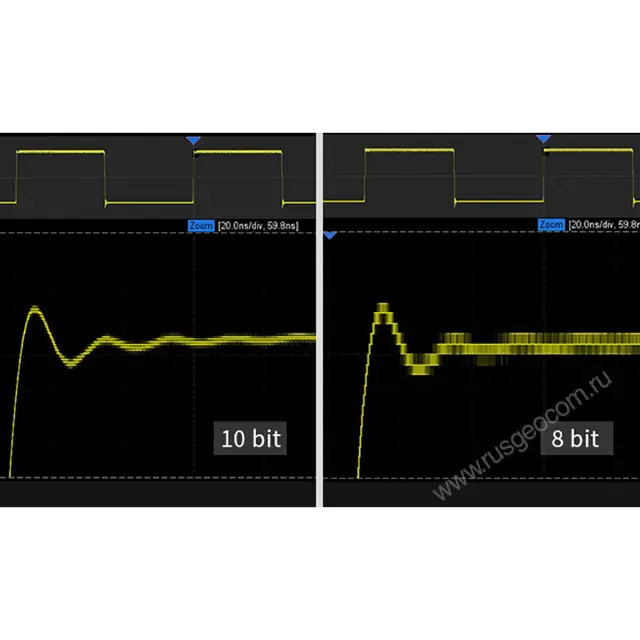

Разрядность АЦП 8 или 10 бит

Переключаемая разрядность АЦП цифрового осциллографа позволяет оптимизировать работу прибора в зависимости от требований к точности измерения. 10-битное разрешение в полосе пропускания до 100 МГц и объёме памяти до 100 МБ обеспечивает высочайшую точность измерений.

Объем памяти 200 МБ

Позволяет хранить и анализировать длительные записи сигналов, что особенно важно при исследовании сложных процессов.

Сопротивление входа 50 Ом или 1 МОм

Обеспечивает совместимость с различными типами сигналов и измерительных цепей.

16 логических каналов

Расширяют возможности анализа, позволяя работать с цифровыми сигналами.

Расширенные функции и преимущества

АКИП-4129А обладает богатым набором функций, существенно облегчающих работу с ним:

Высокая скорость обновления экрана (до 500 000 осц./сек): Обеспечивает плавное и четкое отображение динамических процессов.
Режим сегментированной памяти: Позволяет регистрировать и анализировать сигналы большой длительности, разбивая их на сегменты.
Режим HISTORY: Предоставляет возможность просматривать историю измерений, что упрощает анализ и сравнение результатов.
Интерполяция Sin X/x и линейная: Позволяет улучшить визуальное представление сигналов, сглаживая шумы и повышая точность измерений.
Автоматические измерения (более 50 параметров) и курсорные измерения: Автоматизируют процесс измерения, сокращая время анализа и повышая производительность.
Математические функции и БПФ (Быстрое Преобразование Фурье): Позволяют выполнять сложные математические операции над сигналами, включая анализ спектральных характеристик.

Режим "Поисковая машина/ Search"

Функция, позволяющая быстро находить интересующие события в длительных записях сигналов по заданным пользователем критериям. Это значительно ускоряет поиск редких или специфических явлений.

Синхронизация и декодирование сигналов

Прибор поддерживает стандартные протоколы (I2C, SPI, UART/RS232, CAN, LIN) и опционально расширяется поддержкой I2S, MIL-1553, FlexRay, CAN FD.

Купить цифровой осциллограф АКИП-4129А, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Осциллограф АКИП-4129А

	АКИП-4129А
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ, 50 Ом)	0 - 100 МГц
Время нарастания (50 Ом)	АЦП 8 бит: ≤ 3,5 нс – для полосы пропускания 100 МГц АЦП 10 бит: ≤ 3,5 нс – для полосы пропускания 100 МГц
Ограничение ПП	20 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении.
Диапазон установки смещения	500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В
Входной импеданс	50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±3,5·10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц.
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	100 МБ на канал (200 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
Функции по горизонтали	17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.
Дополнительные измерения	10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерение задержки	10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 90000 осциллограмм
Сегментированная память	до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа	500 Гц
Число точек	до 500
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	500 МГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	352 х 111 х 224 мм
Масса	3,9 кг
