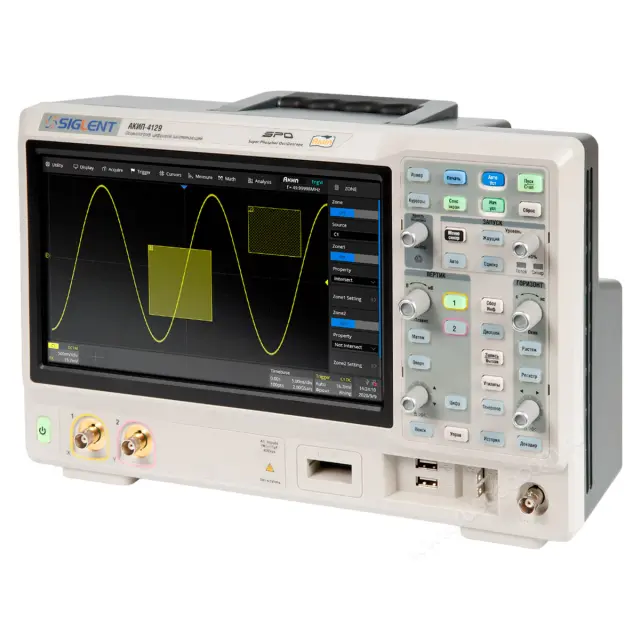

Осциллограф АКИП-4129

Оставить отзыв

Гарантия 3 года

Госреестр 81793-21

Артикул 00-0013692 Код товара 116765

Характеристики

Госреестр:

81793-21

Полоса пропускания:

100 МГц

Количество каналов:

Все характеристики

Осциллограф АКИП-4129 оборудован двумя каналами, которые обеспечивают пропускную способность в диапазоне от...

Перейти к описанию

AKIP

118 655 ₽ Последняя цена

Описание и характеристики
Сервис

Осциллограф АКИП-4129

О товаре
Характеристики

Осциллограф АКИП-4129 оборудован двумя каналами, которые обеспечивают пропускную способность в диапазоне от 100 до 350 МГц в зависимости от выбранной опции. Это позволяет анализировать широкий спектр электрических сигналов с высокой степенью точности. Частота дискретизации достигает 1 ГГц на один канал, что гарантирует качество получаемого сигнала и минимизирует вероятность искажений.

Многообразие режимов сбора информации

Прибор предлагает широкий спектр режимов сбора данных, начиная с обычного считывания и заканчивая расширенным разрешением АЦП (ERES). Разрешающая способность аналогово-цифрового преобразователя может составлять 8 или 10 бит, что зависит от выбранной пропускной способности и объема доступной памяти. Это обеспечивает максимальную точность и надежность результатов измерений.

Удобство работы с сигналами

Для удобства пользователя цифровой осциллограф оснащен 256 уровнями яркости луча. Это позволяет детально анализировать сигналы, делая их более четкими и понятными. Кроме того, доступны два типа интерполяции — Sin X/x и линейная, что дает возможность выбрать оптимальный режим в зависимости от типа анализируемого сигнала. Эти функции делают прибор особенно полезным при работе с сложными сигналами.

Гибкие интерфейсы для интеграции

Современные технологии требуют гибкости в работе с оборудованием. Осциллограф АКИП-4129 поддерживает несколько интерфейсов, включая USB TMC, LAN и опциональный GPIB. Это позволяет легко интегрировать прибор в существующие системы и обмениваться данными с другими устройствами, что значительно упрощает рабочий процесс.

Высококачественный дисплей

Дисплей осциллографа имеет высокое разрешение и яркость, что обеспечивает удобство использования и качественную визуализацию данных. Цветной SVGA TFT дисплей размером 25,65 см гарантирует четкое и яркое изображение осциллограмм. Яркость дисплея можно регулировать, что позволяет комфортно работать в различных условиях освещения, будь то яркий свет или темное помещение.

Купить цифровой осциллограф АКИП-4129, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	АКИП-4129
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ, 50 Ом)	0 - 100 МГц
Время нарастания (50 Ом)	АЦП 8 бит: ≤ 3,5 нс – для полосы пропускания 100 МГц АЦП 10 бит: ≤ 3,5 нс – для полосы пропускания 100 МГц
Ограничение ПП	20 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К_откл.	± 3 %
Погрешность измерения напряжения	±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении.
Диапазон установки смещения	500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В
Входной импеданс	50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора	±3,5·10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц.
Режимы работы	основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки	автоматический, ждущий, однократный
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Частота дискретизации	1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	100 МБ на канал (200 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	выборка, пиковый детектор
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
Функции по горизонтали	17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.
Дополнительные измерения	10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерение задержки	10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Математика
Функции	+, -, х; /; d/dt, ∫dt, &radic
Операторы	любой аналоговый канал
АЧХ анализ диаграмма боде
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	Встроенный генератор (опция) генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORY	сохранение с временными метками до 90000 осциллограмм
Сегментированная память	до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа	500 Гц
Число точек	до 500
Декодирование
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	500 МГц максимум
Длительность импульса	от 3,3 нс
Синхронизация	по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	\|Voffset\|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Интерфейсы	USB Hosts, USB Device, LAN
Напряжение питания	100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Габариты	352 х 111 х 224 мм
Масса	3,3 кг

Полные характеристики

Комплектация

1 Осциллограф АКИП-4129
2 Шнур питания
3 Пробник - 2 шт.
4 Кабель USB
5 CD с ПО
