Опция синхронизации и декодирования последовательных данных UART/RS-232/RS-422/RS-485 Rohde & Schwarz RTE-K2

Для осциллографов R&S®RTE1000 опция R&S®RTE-K2 обеспечивает синхронизацию и декодирование для протоколов UART/RS-232/RS-422/RS-485. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин. Активируется лицензионным кодом.

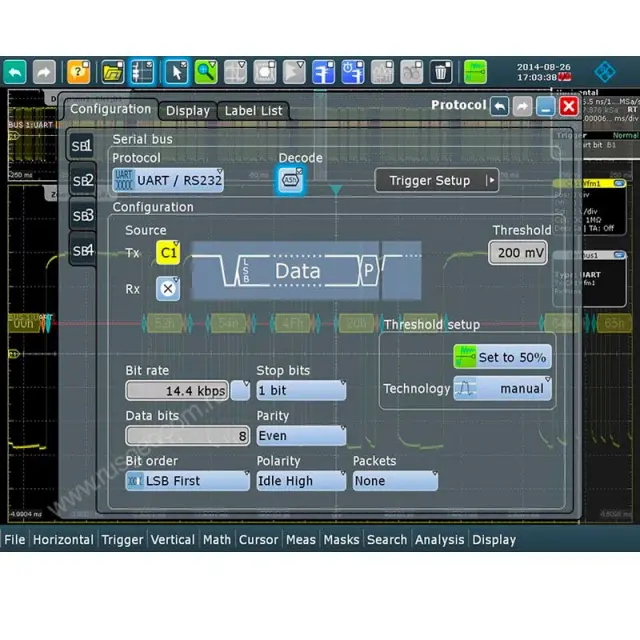

Все осциллографы от компании Rohde & Schwarz поддерживают запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. Настройка декодирования за считанные секунды. Просмотр результатов для детального анализа в виде телеграмм с цветовым кодированием и/или в табличном виде. Эффективная и надежная идентификация ошибок посредством аппаратно-ускоренного запуска. Возможен запуск по началу, прерыванию, данным и различным ошибочным состояниям.

Ключевые факты

• Запуск по началу, прерыванию, данным и различным ошибочным состояниям
• Отображение телеграмм в виде сигналов шины с цветовым кодированием и в таблице декодирования
• Поддерживает декодирование сигналов аналоговых и цифровых каналов для максимум 4 последовательных шин
• Экранное декодирование последовательных протоколов коррелировано по времени с осциллограммой последовательных данных
• Самое быстрое испытание по маске глазковых диаграмм UART и RS-232/RS-422/RS-485 с помощью стандартных функциональных возможностей испытания по маске
