Опция синхронизации и декодирования последовательных данных I2C/SPI Rohde & Schwarz RTE-K1

Для осциллографов R&S®RTE1000 опция R&S®RTE-K1 обеспечивает синхронизацию и декодирование для протоколов I2C, SPI. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин.

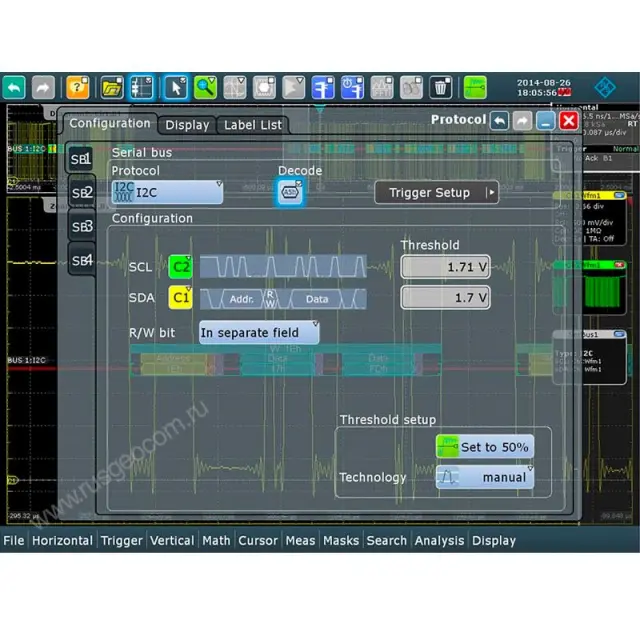

Все осциллографы от компании R & Schwarz поддерживают запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI. Настройка декодирования за считанные секунды. Просмотр результатов для детального анализа в виде телеграмм с цветовым кодированием и/или в табличном виде. Обеспечивается эффективная и надежная идентификация ошибок посредством аппаратно-ускоренного запуска. Возможен запуск по началу, окончанию, адресу, данным и различным ошибочным состояниям.

Ключевые факты

• Посимвольное декодирование для данных и адресов I²C
• Отображение телеграмм в виде сигналов шины с цветовым кодированием и в таблице декодирования
• Запуск по началу, окончанию, адресу, данным и различным ошибочным состояниям
• Поддерживает декодирование сигналов аналоговых и цифровых каналов для максимум 4 последовательных шин
• Самое быстрое испытание по маске глазковых диаграмм I²C и SPI с помощью стандартных функциональных возможностей испытания по маске
